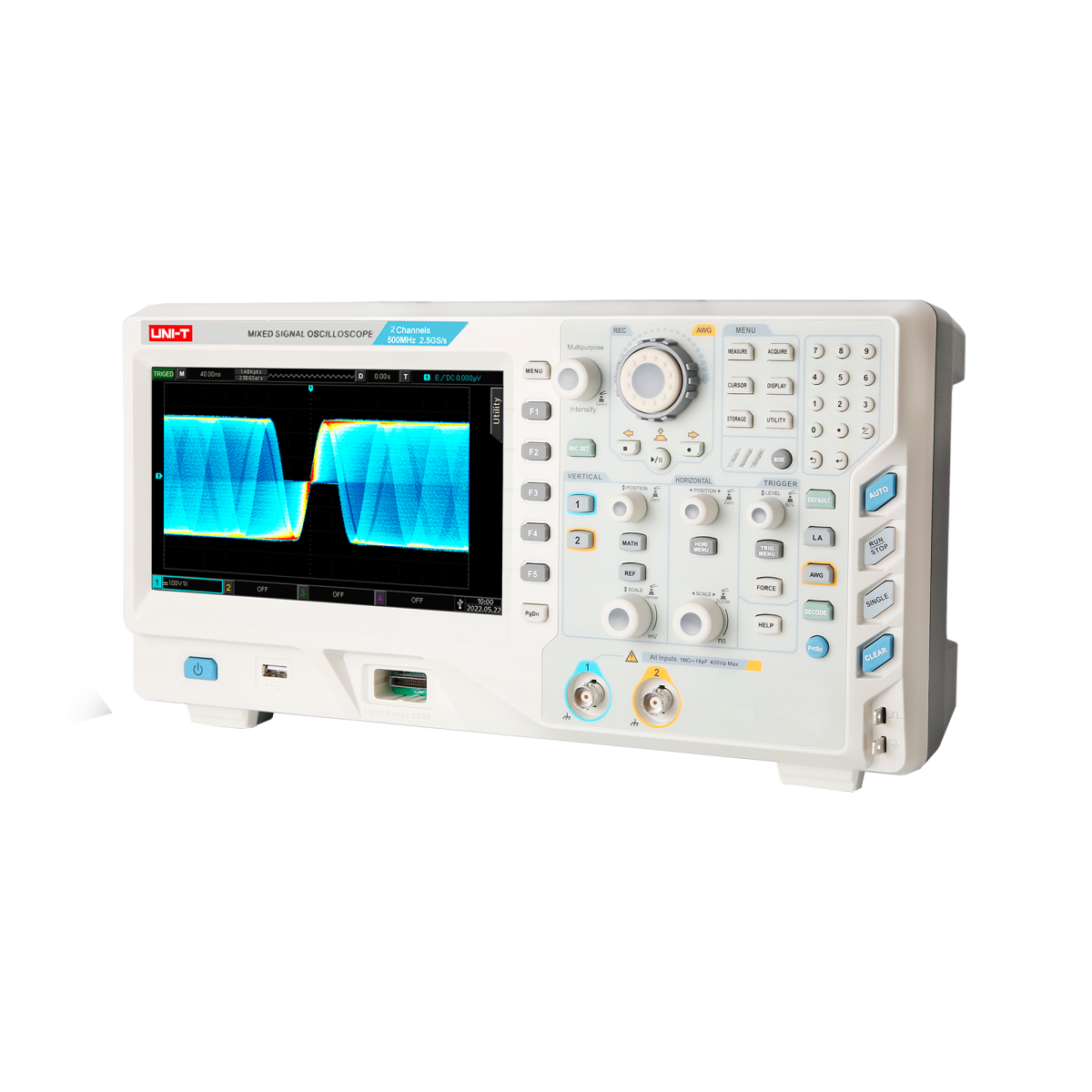

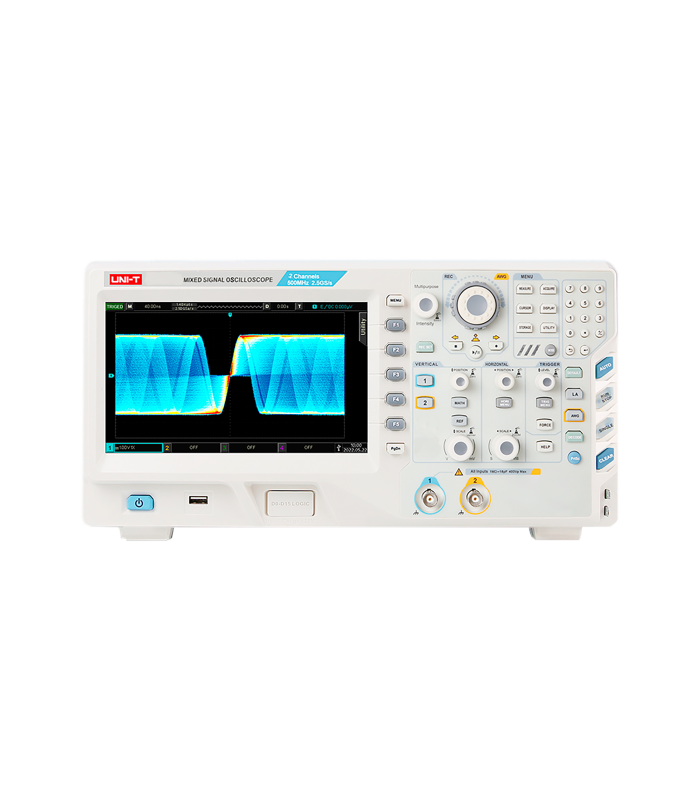

Osciloskops Uni-T UPO3352E

Osciloskops Uni-T UPO3352E

Uni-T UPO3352E ir četru kanālu osciloskops ar 350 MHz analogo joslas platumu, 2,5 GS/s iztveršanas ātrumu un 250 Mpts atmiņas dziļumu. Tas ir piemērots precīzai elektrisko signālu analīzei, viļņu formu ierakstīšanai un seriālo kopņu dekodēšanai.

Galvenās priekšrocības

• 350 MHz joslas platums un ≤1 ns pieauguma laiks ātrai un precīzai signālu analīzei;
• 4 kanāli vairāku signālu vienlaicīgai novērošanai;
• 2,5 GS/s iztveršanas ātrums detalizētai viļņu formu attēlošanai;
• 250 Mpts atmiņas dziļums vienam kanālam ilgstošu signālu ierakstīšanai;
• 200 000 wfms/s un 1 000 000 wfms/s viļņu formu uztveršanas ātrums ātrai mainīgu signālu fiksēšanai;
• RS232/UART un I2C dekodēšana seriālo kopņu pārbaudei;
• 27 automātiskie mērījumi, statistika un dažādas matemātiskās operācijas ērtai rezultātu analīzei.

Galvenie parametri

• Analoga joslas platums: 350 MHz;
• Pieauguma laiks: ≤1 ns;
• Kanālu skaits: 4;
• Iztveršanas ātrums: 2,5 GS/s;
• Atmiņas dziļums: 250 Mpts (1 kanāls);
• Viļņu formu uztveršanas ātrums: 200 000 wfms/s un 1 000 000 wfms/s;
• Laika bāze: 5 ns/div–50 s/div;
• Ieejas pretestība: (1 MΩ ±2%) || (20 pF ±3 pF);
• Vertikālās novirzes jutība: 1 mV/div–20 V/div (1 MΩ);
• Signāla pastiprinājuma precizitāte: ≤±3%;
• Viļņu formu saglabāšana: 65 000 kadru;
• Trigera režīmi: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code;
• Seriālo kopņu dekodēšana: RS232/UART, I2C;
• Operācijas ar viļņu formām: A+B, A-B, A×B, A/B, FFT, loģiskās un uzlabotās operācijas;
• Automātiskie mērījumi: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time, Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio, Delay A→B (Rising edge), Delay A→B (Falling edge), Delay B→A (Rising edge), Delay B→A (Falling edge);
• Rezultātu vienlaicīga attēlošana: 5 rezultāti;
• Mērījumu statistika: Average, Max, Min, standartnovirze un mērījuma numurs;
• Frekvences logs: 6 biti;

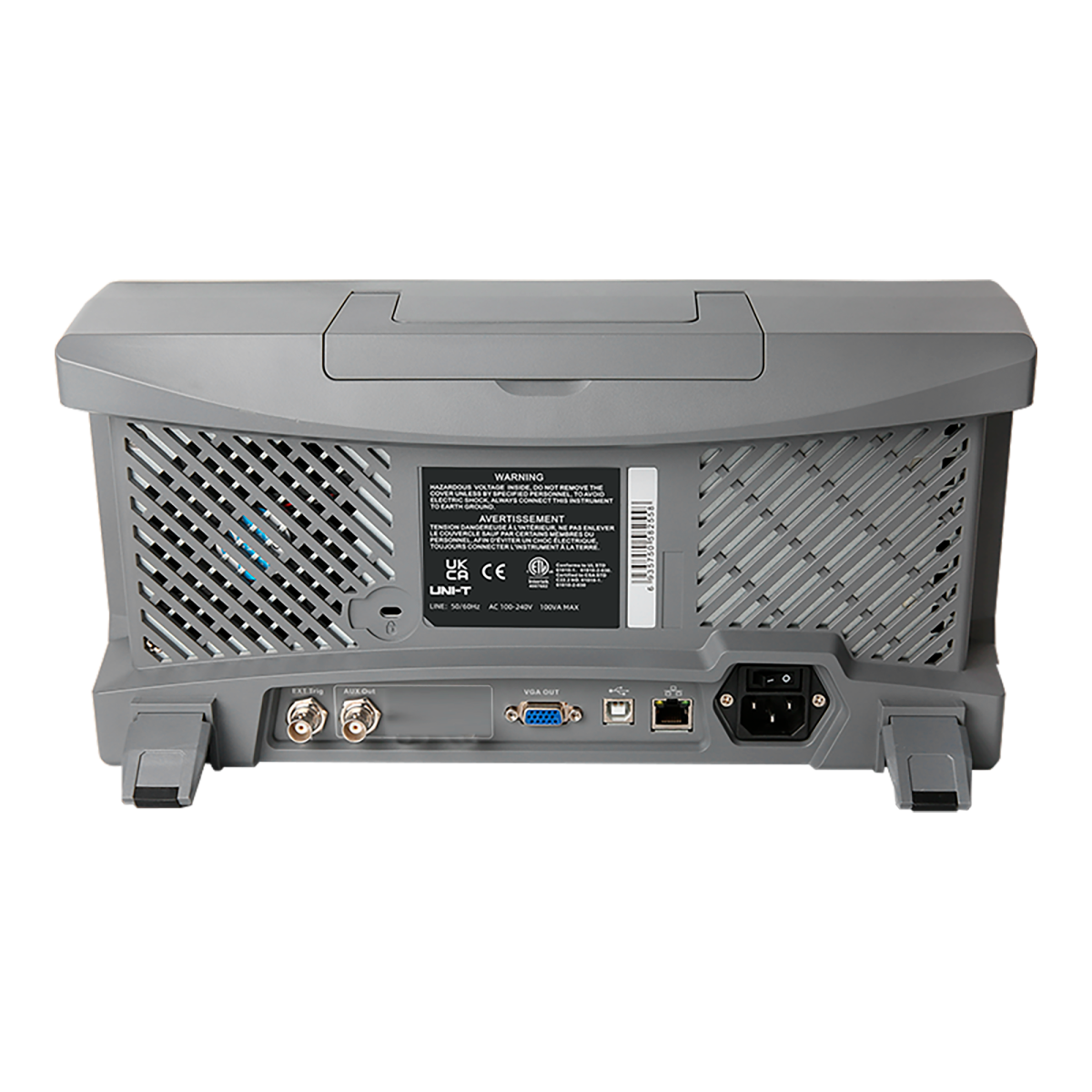

• Saskarnes: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail).

Vispārīgā informācija

• Barošana: 100–240 VAC, 50 Hz/60 Hz;
• Displejs: 8″ TFT LCD, WVGA (800×480 px);
• Svars: 4.5kg;
• Izmēri: 370 x 185 x 115 mm.
