Osciloskops Uni-T UPO1054

Osciloskops Uni-T UPO1054

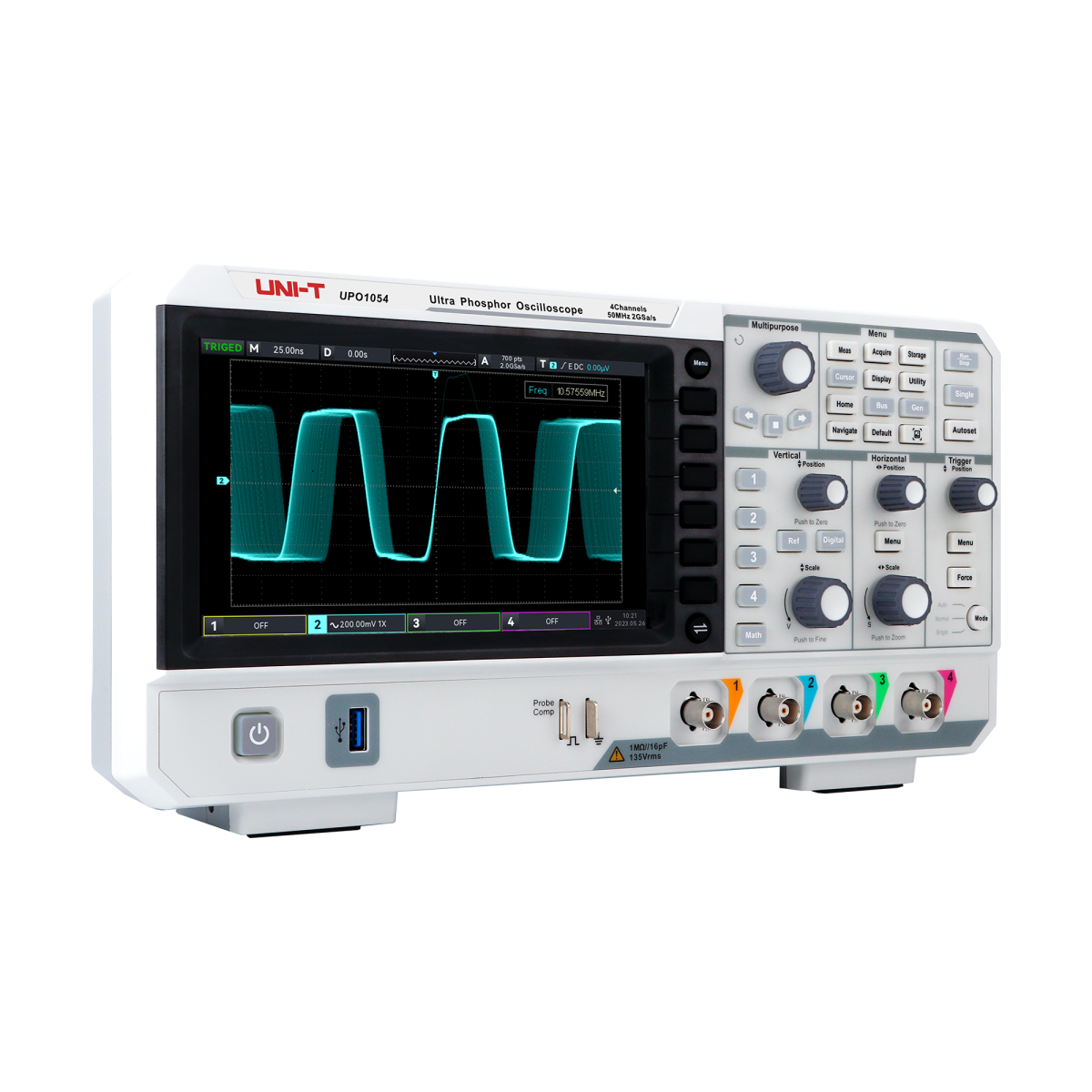

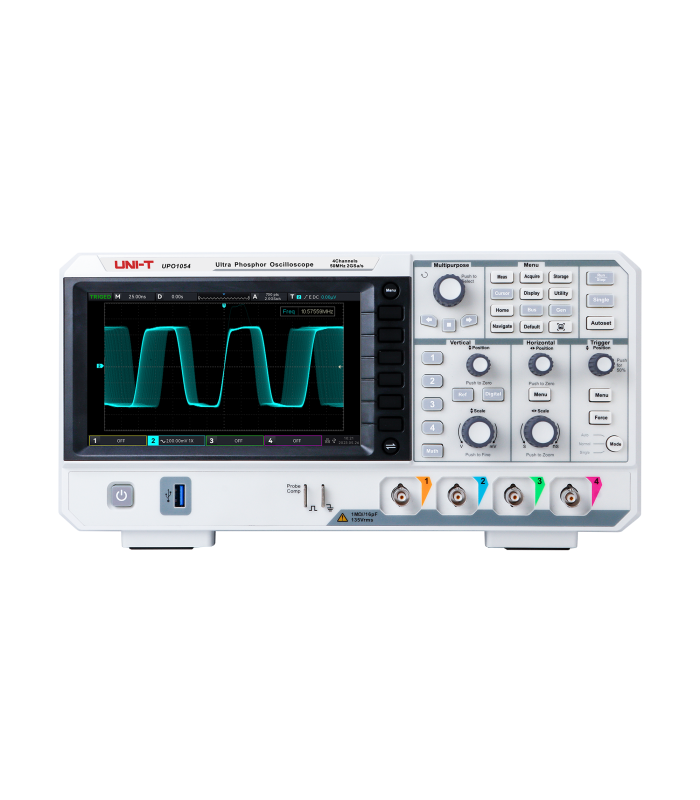

Uni-T UPO1054 ir profesionāls osciloskops ar 4 kanāliem, 50 MHz analogo joslas platumu un 1 GS/s paraugošanas frekvenci. Ierīce ir piemērota elektrisko signālu un viļņu formu analīzei, mērījumu veikšanai, kā arī seriālo kopņu RS232/UART un I2C dekodēšanai.

Galvenās priekšrocības:

• 4 kanāli un 1 GS/s paraugošanas frekvence precīzai signālu analīzei;
• 50 MHz analogais joslas platums un līdz 500 000 viļņu formu sekundē ātrai datu uztveršanai;
• 56 Mpts atmiņas dziļums vienam kanālam un 120 000 kadru viļņu formu ierakstīšanai;
• automātiska 27 parametru mērīšana;
• FFT, aritmētiskās un loģiskās darbības ar viļņu formām;
• seriālo kopņu RS232/UART un I2C dekodēšanas iespēja;
• 7 collu TFT LCD displejs ar WVGA izšķirtspēju;
• USB-Host, USB-Device un LAN saskarnes ērtai datu pārvaldībai.

Galvenie parametri

• Analogais joslas platums: 50 MHz
• Pieauguma laiks: ≤7 ns
• Kanālu skaits: 4
• Paraugošanas frekvence: 1 GS/s
• Atmiņas dziļums: 56 Mpts (1 kanāls)
• Viļņu formu uztveršanas ātrums: 500 000 wfms/s
• Laika bāze: 5 ns/div–50 s/div
• Ieejas pretestība: (1 MΩ ±2%) II (20 pF ±3 pF)
• Vertikālās novirzes jutība: 1 mV/div–20 V/div (1 MΩ)
• Signāla pastiprinājuma precizitāte: ≤±3%
• Viļņu formu ieraksts: 120 000 kadru
• Trigerēšanas režīmi: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code
• Seriālo kopņu dekodēšanas opcijas: RS232/UART, I2C
• Darbības ar viļņu formām: A+B, A-B, A×B, A/B, FFT, loģiskās un paplašinātās darbības
• Automātiska 27 parametru mērīšana: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time, Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio, Delay A→B (Rising edge), Delay A→B (Falling edge), Delay B→A (Rising edge), Delay B→A (Falling edge).
• Rezultātu attēlošana: 5 rezultāti vienlaikus
• Mērījumu statistika: Average, Max, Min, standartnovirze, mērījuma numurs
• Frekvences logs: 6 biti

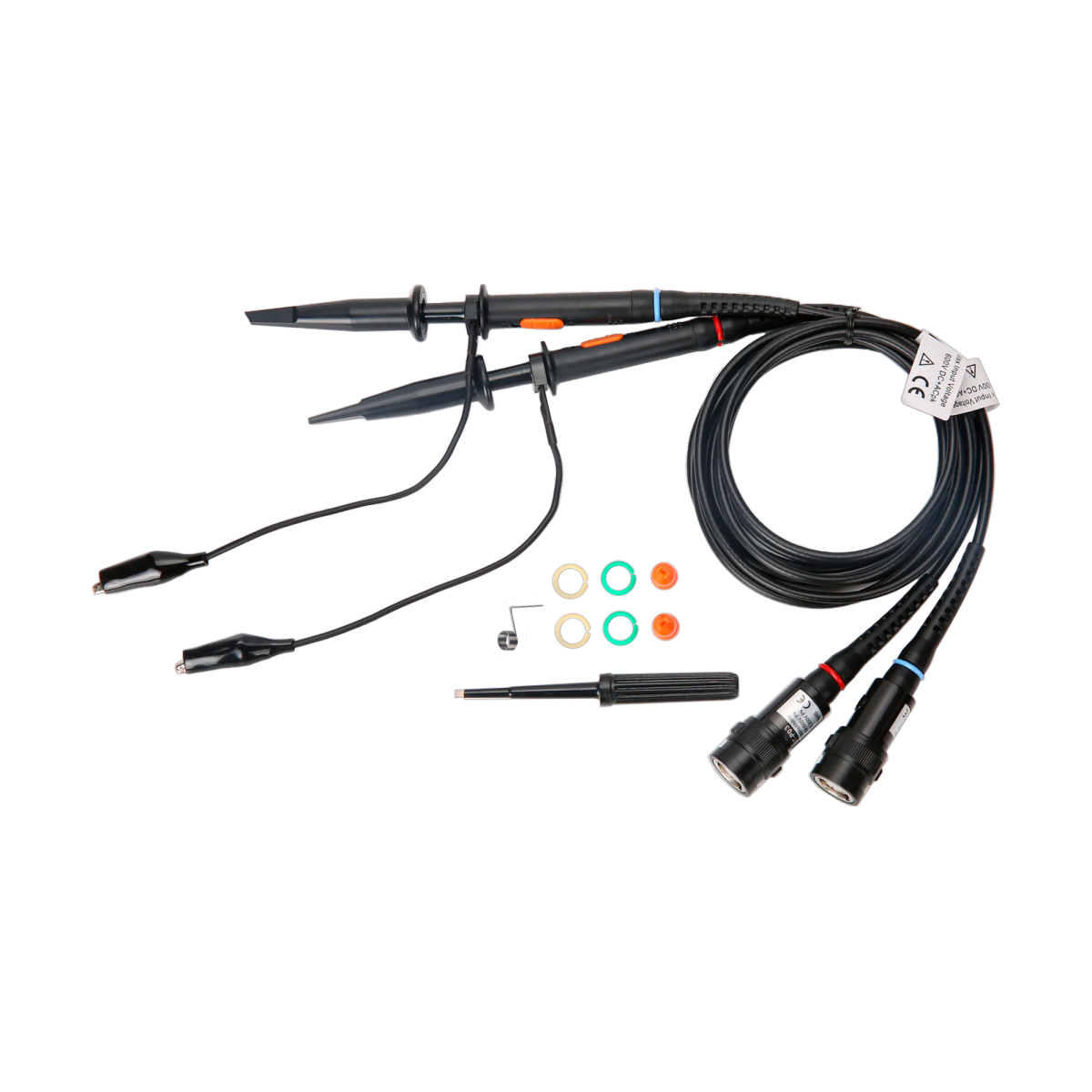

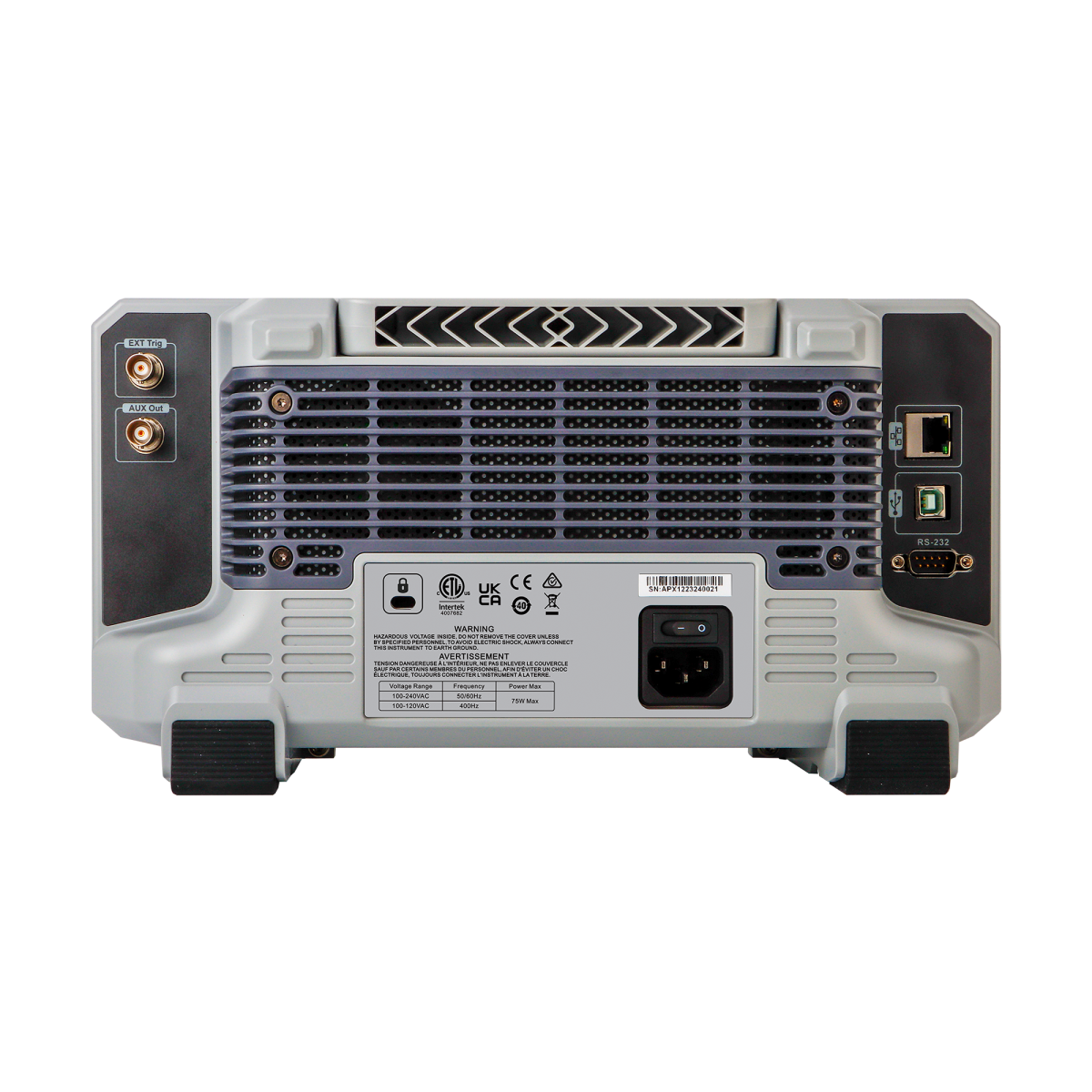

• Saskarnes: USB-Host, USB-Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)

Vispārīgie parametri

• Barošana: 100–240 VAC, 50 Hz/60 Hz
• Displejs: 7” TFT LCD, WVGA (800×480 px)
• Svars: 2,45 kg
• Izmēri: 336 x 170 x 110 mm
