Osciloskopa zonde ar leņķveida BNC spraudni 25 MHz Uni-T UT-H01

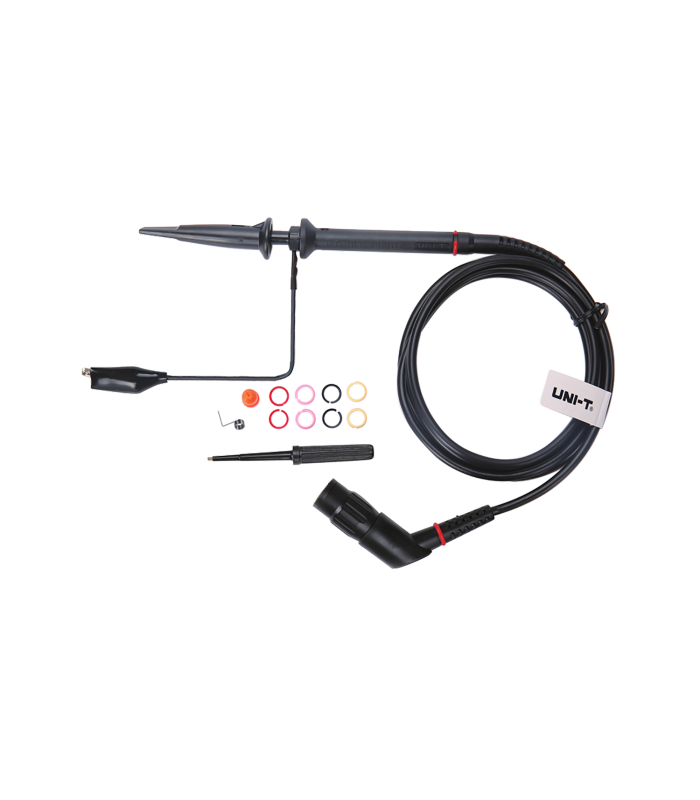

Osciloskopa zonde Uni-T UT-H01

Osciloskopa zonde Uni-T UT-H01 ir precīzs mērīšanas instruments signālu diagnostikai ar osciloskopiem. Izturīgā konstrukcija un daudzpusīgie tehniskie parametri padara to piemērotu elektronisko signālu analīzei un testēšanai.

Precīzi mērījumi un daudzpusīga lietošana

Zonde nodrošina 25 MHz joslas platumu, ļaujot precīzi attēlot signālus šajā diapazonā. Pieejami divi vājinājuma koeficienti – 1:1 un 1:10, tāpēc mērījumu diapazonu var pielāgot dažādām vajadzībām.

Ieejas impedance ir 1 MΩ pie vājinājuma 1:1 un 10 MΩ pie vājinājuma 1:10. Tas nodrošina saderību ar plašu osciloskopu klāstu.

Augsta sprieguma izturība

Zonde ir paredzēta darbam ar maksimālo spriegumu 300 Vpp pie vājinājuma 1:1 un 600 Vpp pie vājinājuma 1:10. Šāds diapazons ļauj droši veikt mērījumus dažādās testēšanas vidēs un nodrošina elastīgu signālu analīzi.

Praktiska konstrukcija

Leņķveida BNC spraudnis atvieglo pievienošanu vietās ar ierobežotu telpu un ļauj ērtāk novietot zondi. Tā ir saderīga ar UTD1025CL un UTD1025C sērijas osciloskopiem.

Tehniskie dati

• Joslas platums: 0–25 MHz
• Vājinājuma koeficients: 1:1 / 1:10
• Ieejas impedance: 1 MΩ ±2% pie vājinājuma 1:1; 10 MΩ ±2% pie vājinājuma 1:10
• Darba spriegums: 300 Vpp pie vājinājuma 1:1; 600 Vpp pie vājinājuma 1:10
• Spraudnis: leņķveida BNC
• Paredzēta: UTD1025CL un UTD1025C sērijas osciloskopiem
