Digitālais osciloskops 25 MHz UTD1025CL

Digitālais osciloskops Uni-T UTD1025CL

Uni-T UTD1025CL ir kompakts digitālais osciloskops, kas piemērots lietotājiem, kuriem nepieciešams vienkāršs, bet daudzpusīgs instruments mērījumu veikšanai darbnīcā, laboratorijā vai ārpus telpām. Pateicoties mobilitātei un plašajam funkciju klāstam, osciloskops ir piemērots gan pamata, gan sarežģītākiem lietojumiem.

Precīzi mērījumi un plaša funkcionalitāte

UTD1025CL analogās joslas platums ir 25 MHz, tādēļ ar to iespējams precīzi uzraudzīt vidējas frekvences signālus. 250 MS/s paraugu ņemšanas frekvence un augšanas laiks ≤ 14 ns nodrošina precīzu dinamisku signālu izmaiņu uztveršanu. 12 kpts atmiņas dziļums nodrošina pietiekamu datu apjomu analīzei, savukārt laika bāze no 10 ns/div līdz 50 s/div ļauj elastīgi pielāgot mērījumus.

Uzlabotas palaides un analīzes funkcijas

Osciloskops atbalsta dažādus palaides režīmus, tostarp malu, impulsa platuma, slīpuma un video signāla palaidi. Tas ļauj precīzi uzraudzīt izvēlētos signāla posmus. FFT funkcija nodrošina signālu spektrālo analīzi, kas ir noderīga diagnostikā un frekvenču analīzē.

Automātiskie mērījumi ļauj ātri novērtēt dažādus signālu parametrus, tostarp maksimālās un vidējās vērtības, RMS, kā arī augšanas un krišanās laikus.

Kompakts un ergonomisks dizains

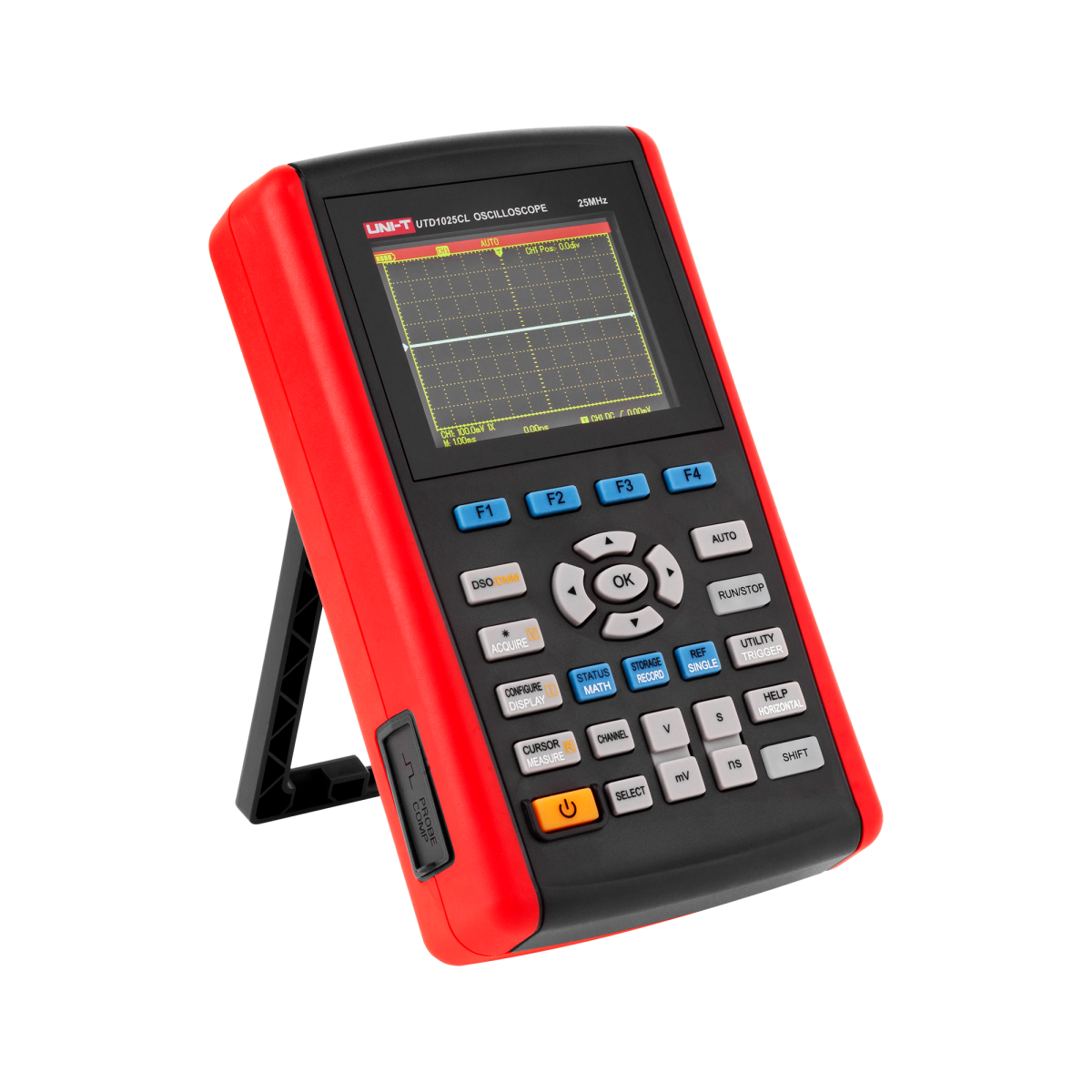

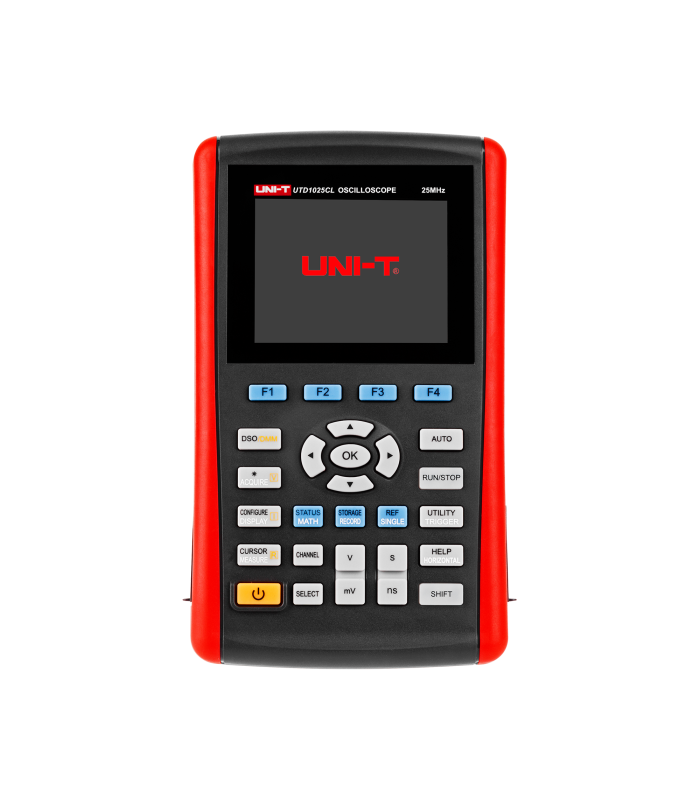

UTD1025CL ir aprīkots ar 3,5 collu TFT LCD displeju ar 320 x 240 px izšķirtspēju, kas nodrošina skaidru attēlu un ērtu lietošanu. Osciloskopu darbina 3600 mAh litija jonu akumulators, kas ļauj ilgstoši strādāt bez biežas uzlādes.

Kompaktie izmēri — 199 x 118 x 49 mm — un nelielais 0,9 kg svars padara osciloskopu viegli pārnēsājamu un ērti lietojamu dažādos apstākļos.

Plašs piederumu komplekts un vienkārša integrācija

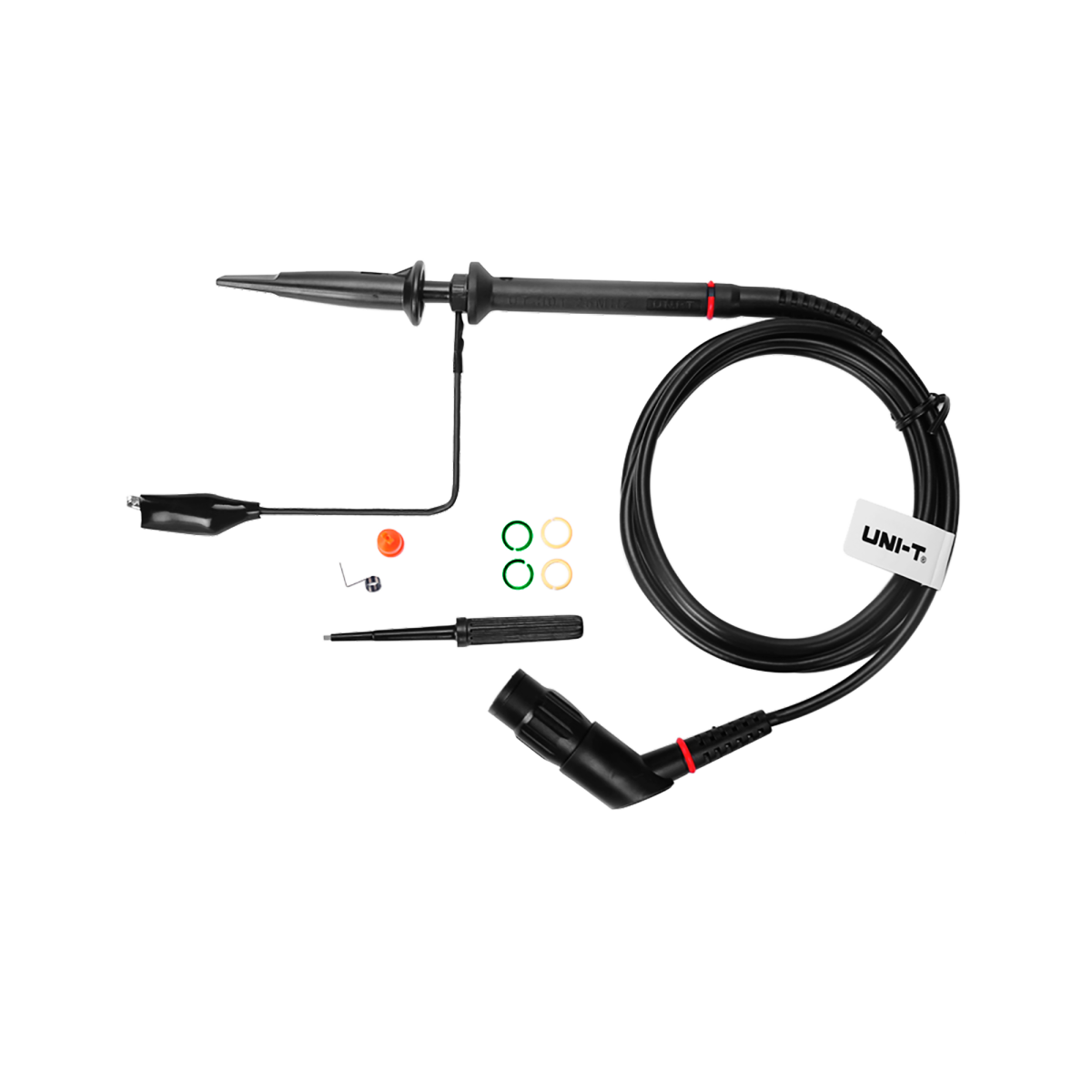

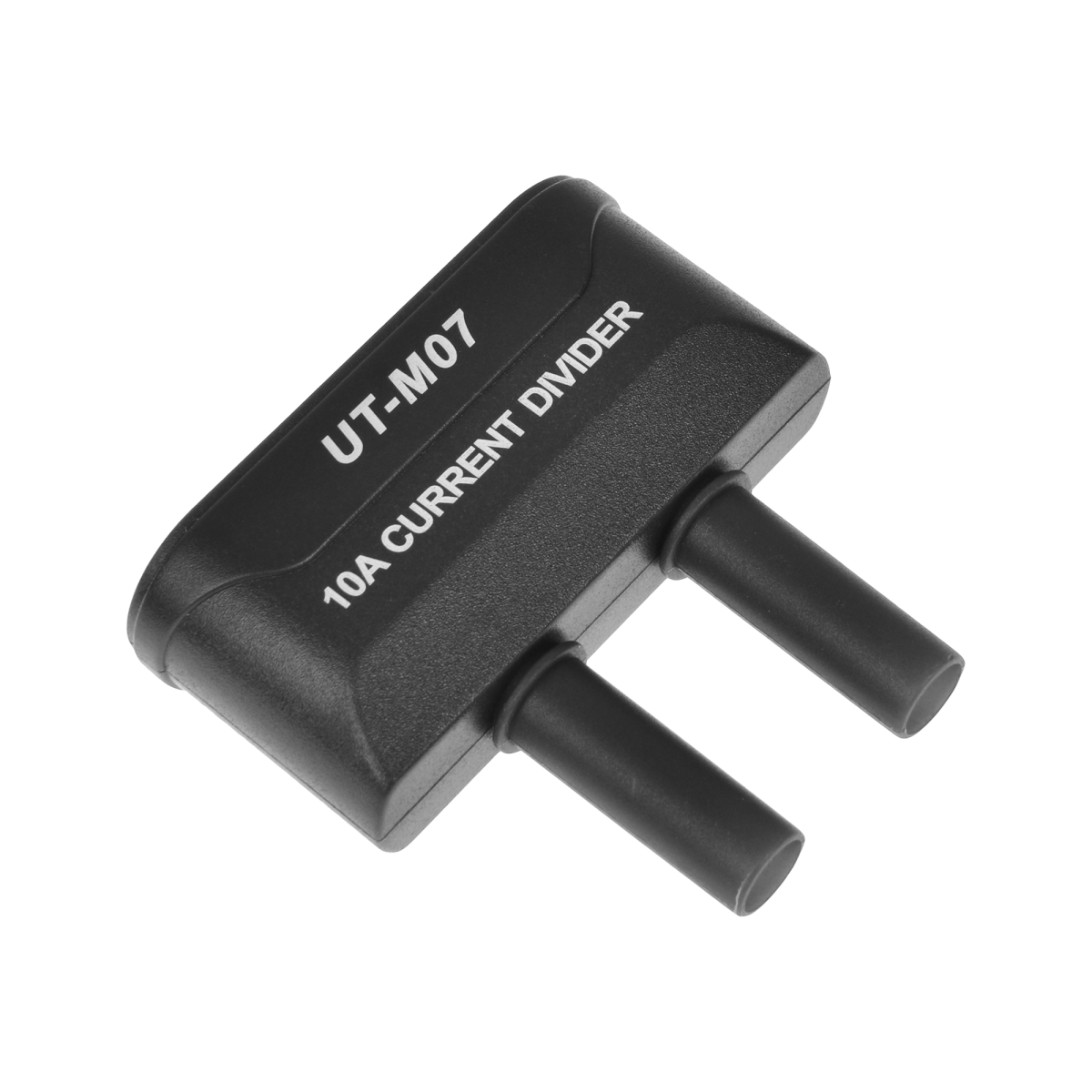

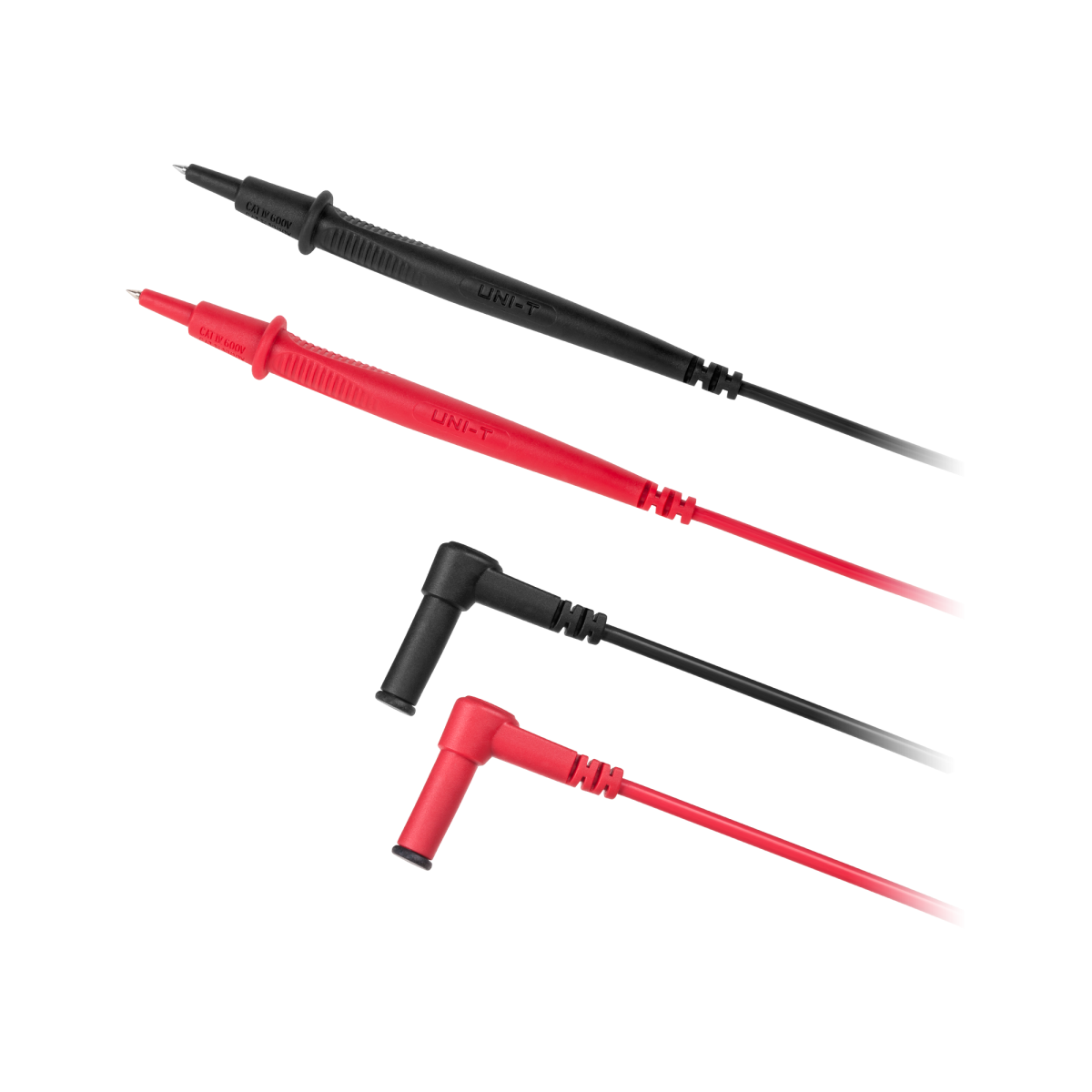

Osciloskops tiek piegādāts ar piederumu komplektu, kurā ietilpst tīkla kabelis, mērīšanas vadi, mērīšanas zonde, USB kabelis, barošanas adapteris un strāvas mērīšanas adapteri.

Pateicoties Mini USB interfeisam, ierīci var ērti pievienot datoram, lai saglabātu un analizētu datus.

Galvenie parametri

• Analogās joslas platums: 25 MHz
• Kanālu skaits: 1
• Augšanas laiks: ≤ 14 ns
• Paraugu ņemšanas frekvence: 250 MS/s
• Atmiņas dziļums: 12 kpts
• Laika bāze: 10 ns/div ~ 50 s/div
• Vertikālās novirzes jutība: 5 mV/div ~ 20 V/div
• Datu saglabāšanas veidi: Setup, waveform, bitmap
• Palaides veidi: Edge, pulse width, slope, video
• Signālu analīzes funkcija: FFT
• Automātiskie mērījumi: Peak-to-Peak, amplitūda, maksimālā, minimālā, augšējā, apakšējā, vidējā un RMS vērtība, priekšpalaide, frekvence, periods, augšanas laiks, krišanās laiks, pozitīvā un negatīvā impulsa vērtība, aizpildījuma koeficients
• Frekvenču logs: 6 biti
• Interfeiss: Mini USB

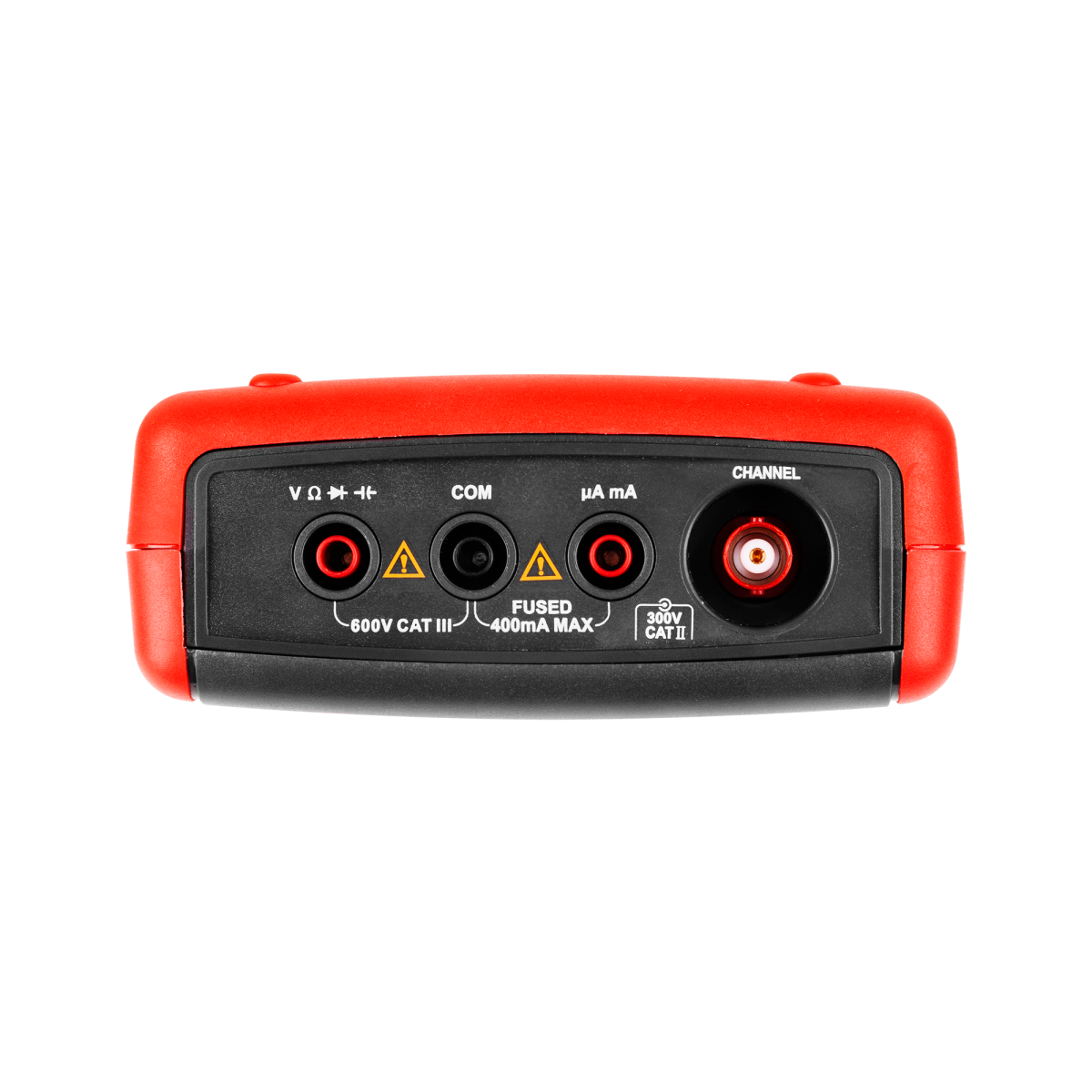

Mērījumu diapazoni

• Līdzspriegums DC: 400 mV / 4 V / 40 V / 400 V ±(1%+5)
• Maiņspriegums AC: 400 mV / 4 V / 40 V / 400 V ±(1,2%+5)
• Līdzstrāva: 400 µA / 4000 µA / 40 mA / 4000 mA / 4 A ±(1%+5)
• Maiņstrāva: 400 µA / 4000 µA / 40 mA / 4000 mA / 4 A ±(1,5%+5)
• Pretestība: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm ±(1,2%+5)
• Kapacitāte: 51,2 nF / 512 nF / 5,12 µF / 51,2 µF / 100 µF ±(3%+5)

Vispārīgās īpašības

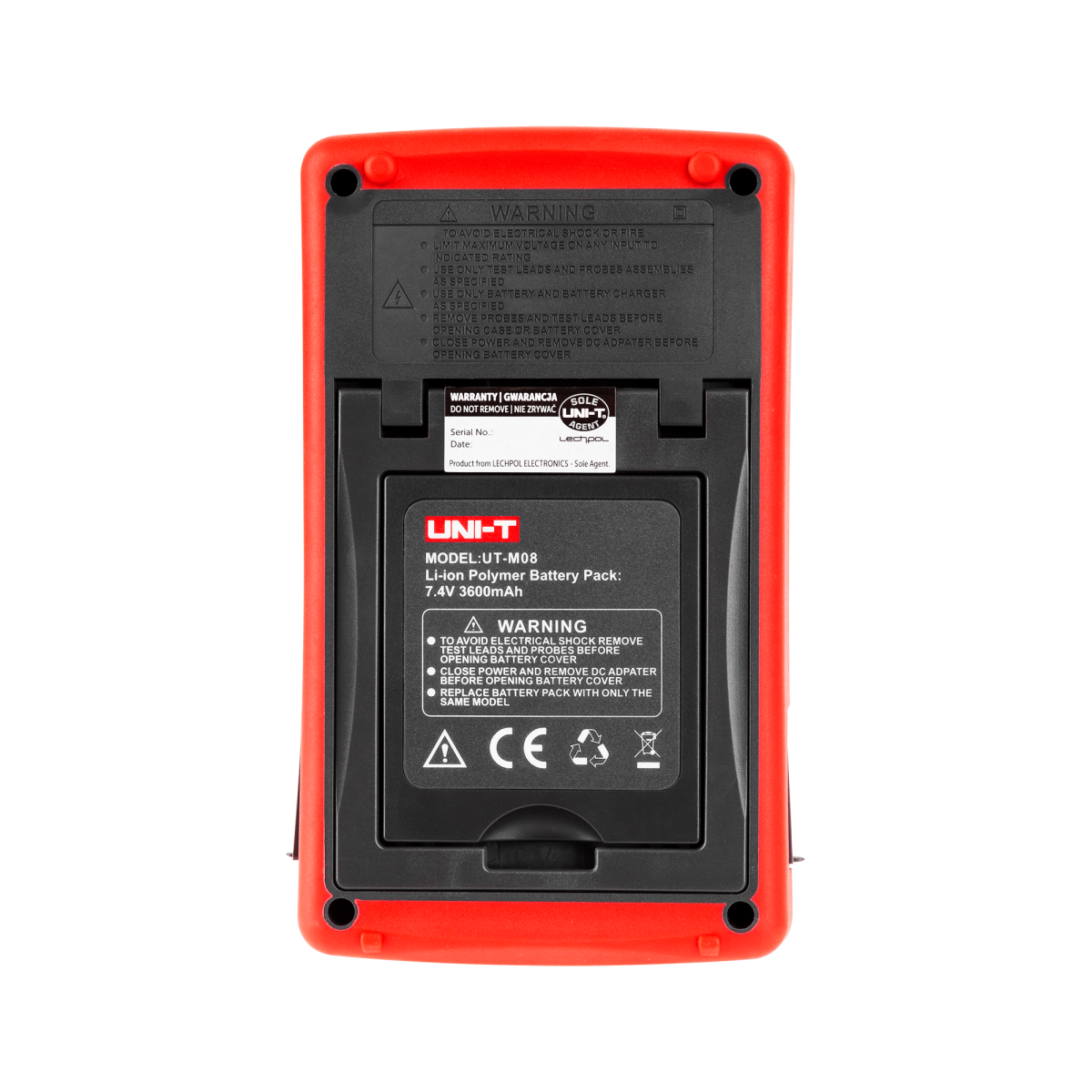

• Barošana: 7,4 V 3600 mAh litija jonu akumulators; 100 V~240 V AC, 50 Hz/60 Hz
• Displejs: 3,5” TFT LCD, 320 x 240 px
• Izmēri: 199 x 118 x 49 mm
• Svars: 0,9 kg
• Piederumi: tīkla kabelis, mērīšanas vadi, mērīšanas zonde, USB kabelis, barošanas adapteris, strāvas mērīšanas adapteri
