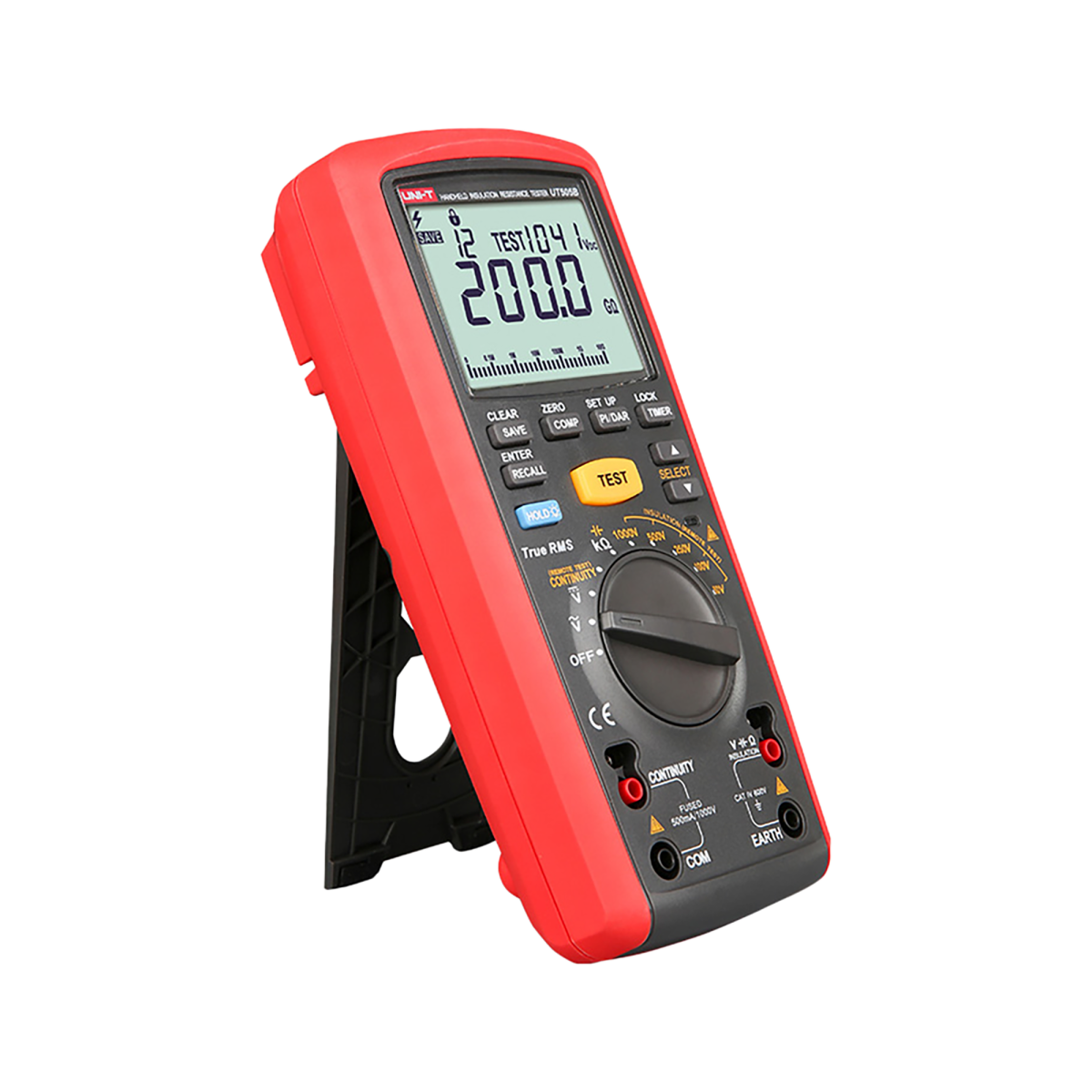

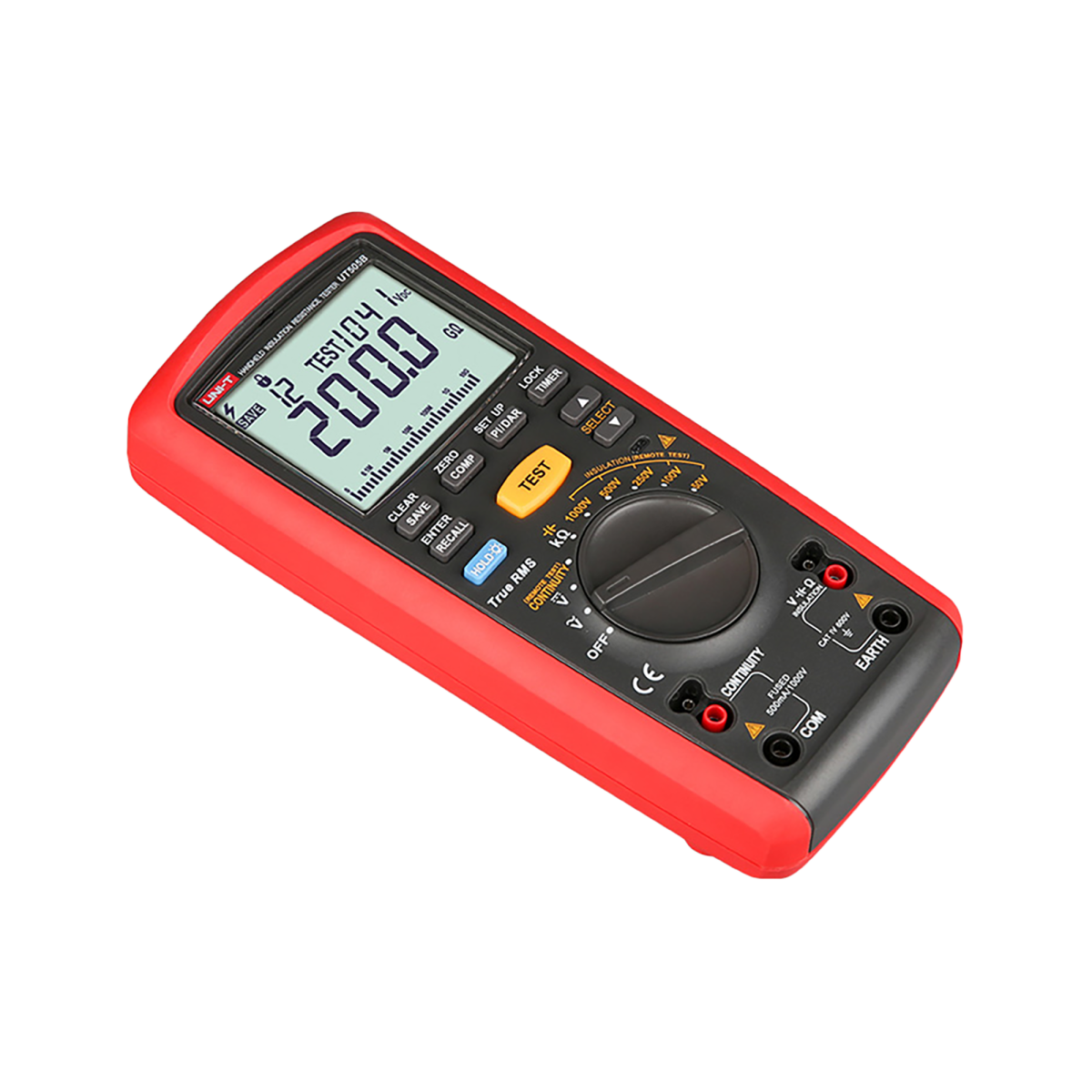

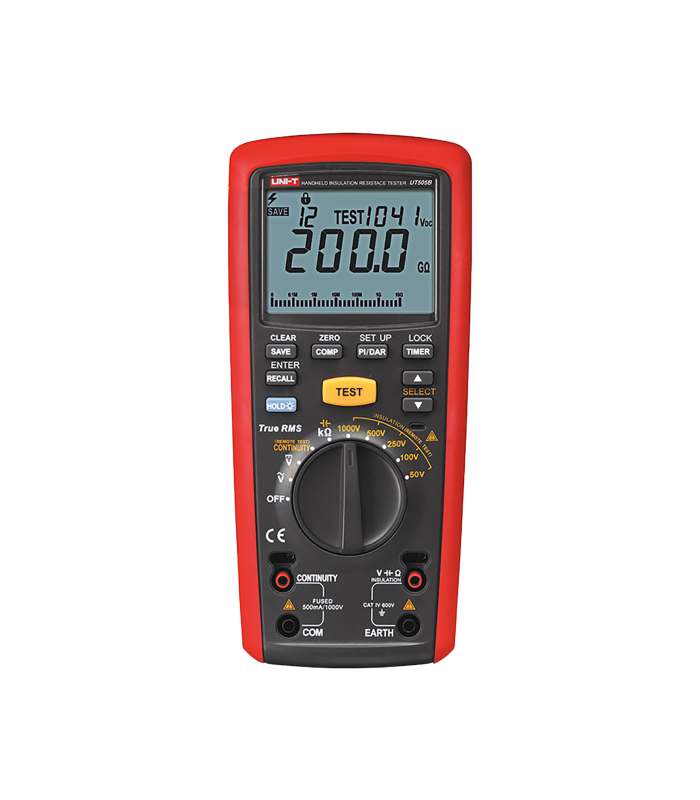

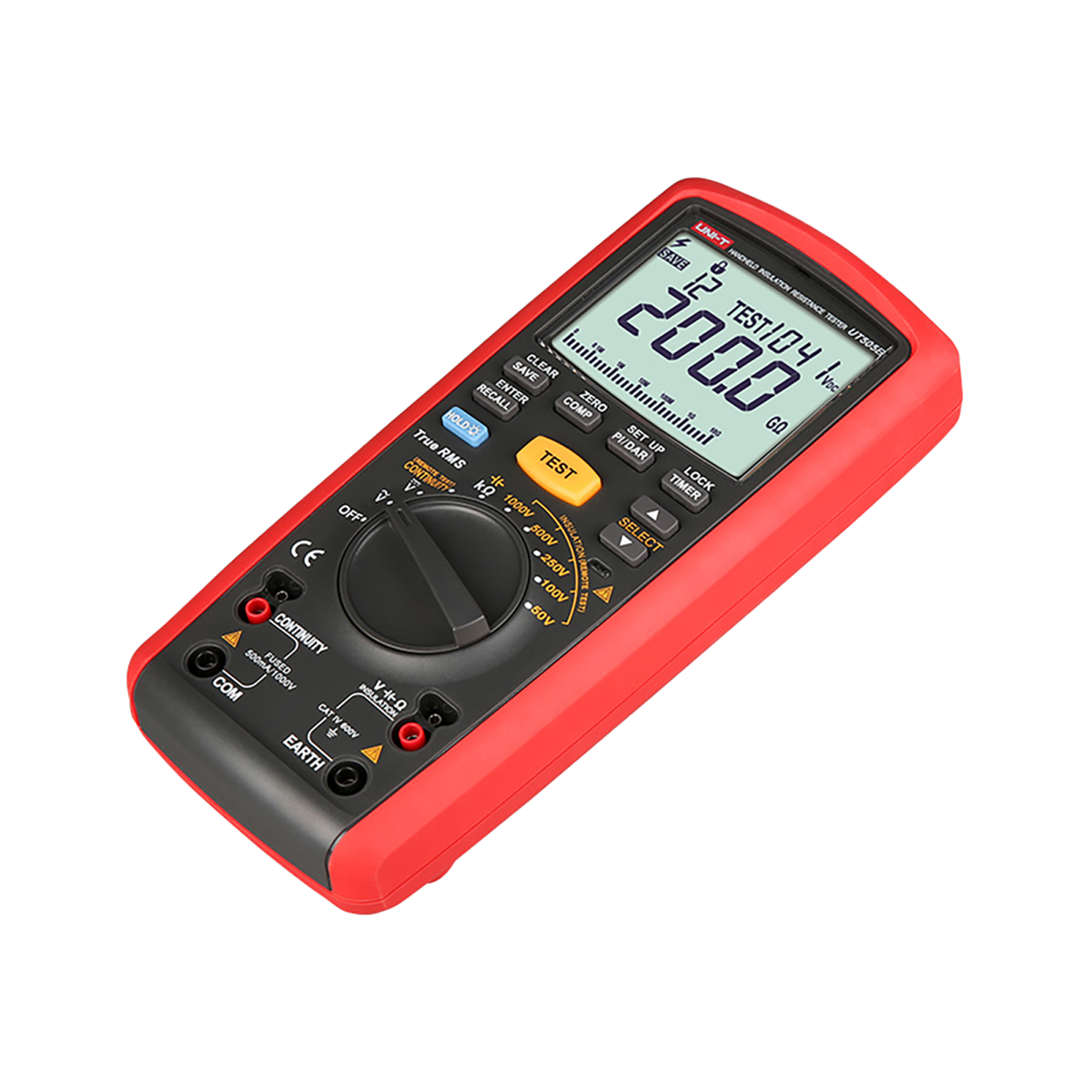

Izolācijas pretestības mērītājs Uni-T UT505B

Izolācijas pretestības mērītājs Uni-T UT505B

Uni-T UT505B ir uzlabots mērinstruments izolācijas pretestības, elektriskās pretestības un sprieguma profesionālai pārbaudei. Tā daudzpusīgās funkcijas noder elektriķiem, servisa tehniķiem un inženieriem.

Precīzi izolācijas pretestības mērījumi

Mērierīce ļauj pārbaudīt izolācijas pretestību ar 50–1000 V spriegumu un nodrošina plašu mērījumu diapazonu — no 0,01 MΩ līdz 200 GΩ. Mērījumu precizitāte atkarībā no diapazona ir ±(1,5%+5), ±(3%+3), ±(5%+3), ±(7%+3), ±(10%+3) vai ±(20%+3).

• 50 V: 0,01–50 MΩ un 50 MΩ–1 GΩ: ±(3%+3).
• 100 V: 0,01–100 MΩ un 100 MΩ–1 GΩ: ±(3%+3); 1–10 GΩ: ±(10%+3).
• 250 V: 0,01–200 MΩ un 200 MΩ–1 GΩ: ±(1,5%+5); 1–20 GΩ: ±(10%+3).
• 500 V: 0,01–500 MΩ un 500 MΩ–1 GΩ: ±(1,5%+5); 1–50 GΩ: ±(10%+3).
• 1000 V: 0,1–2000 MΩ: ±(1,5%+5); 2–9,9 GΩ: ±(5%+3); 10–20 GΩ: ±(7%+3); 20–200 GΩ: ±(20%+3).

Daudzpusīgas funkcijas un mērījumi

Uni-T UT505B mēra noplūdes strāvu 10–2000 µA diapazonā un zemu pretestību no 0,01 Ω līdz 100 Ω. Ierīce atbalsta TrueRMS, automātisku diapazona izvēli, pakāpeniska sprieguma mērīšanu, dielektriskās absorbcijas koeficienta (DAR) un polarizācijas indeksa (PI) noteikšanu, lai varētu veikt vispusīgu elektrisko ķēžu analīzi.

• Slodzes strāva: 1 mA pie 50 V (R=50 kΩ), 100 V (R=100 kΩ), 250 V (R=250 kΩ), 500 V (R=500 kΩ) un 1000 V (R=1 MΩ); precizitāte: 0%–10%.
• Īsslēguma strāva: <2 mA.
• Noplūdes strāva: 10–2000 µA, ±(10%+3).
• Zema pretestība: 0,01–100 Ω (pēc izvēles, aptuveni 5 V/>200 mA/20 mA), ±(1,5%+3).
• Vispārējā pretestība: 0,01 kΩ–10 MΩ, ±(3%+3).
• Līdzstrāvas spriegums: 0–600 V, ±(2%+3).
• Maiņstrāvas spriegums: 0–600 V, ±(1,5%+5).
• Frekvence: 45 Hz–1 kHz, ±(0,1%+3).
• Kapacitāte: 100 pF–500 µF, ±(5%+5).

Automātiska izlāde, automātiska drošinātāja pārbaude, analogā joslu diagramma, nepārtrauktības indikators, salīdzinošais mērījums un zema bateriju uzlādes līmeņa indikators atvieglo ierīces lietošanu.

Ērta lietošana un izturīga konstrukcija

Lielais 78 x 59 mm displejs nodrošina skaidru rezultātu nolasīšanu, un maksimālais rādījums ir 6000. Kompaktais korpuss (103 x 225 x 59 mm) un 630 g svars padara mērierīci ērtu pārnēsāšanai un piemērotu darbam sarežģītos apstākļos. Barošanu nodrošina sešas 1,5 V LR6 baterijas.
