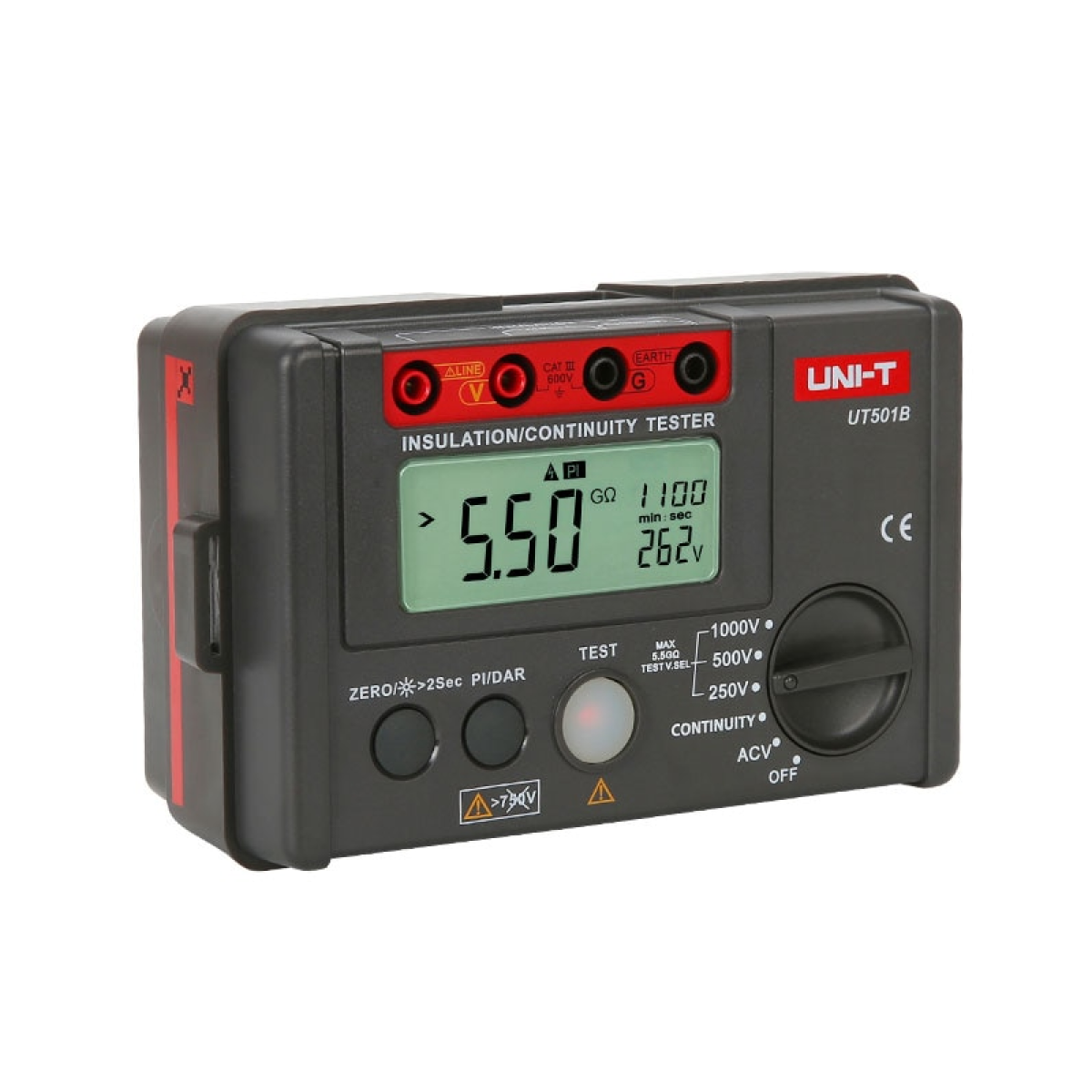

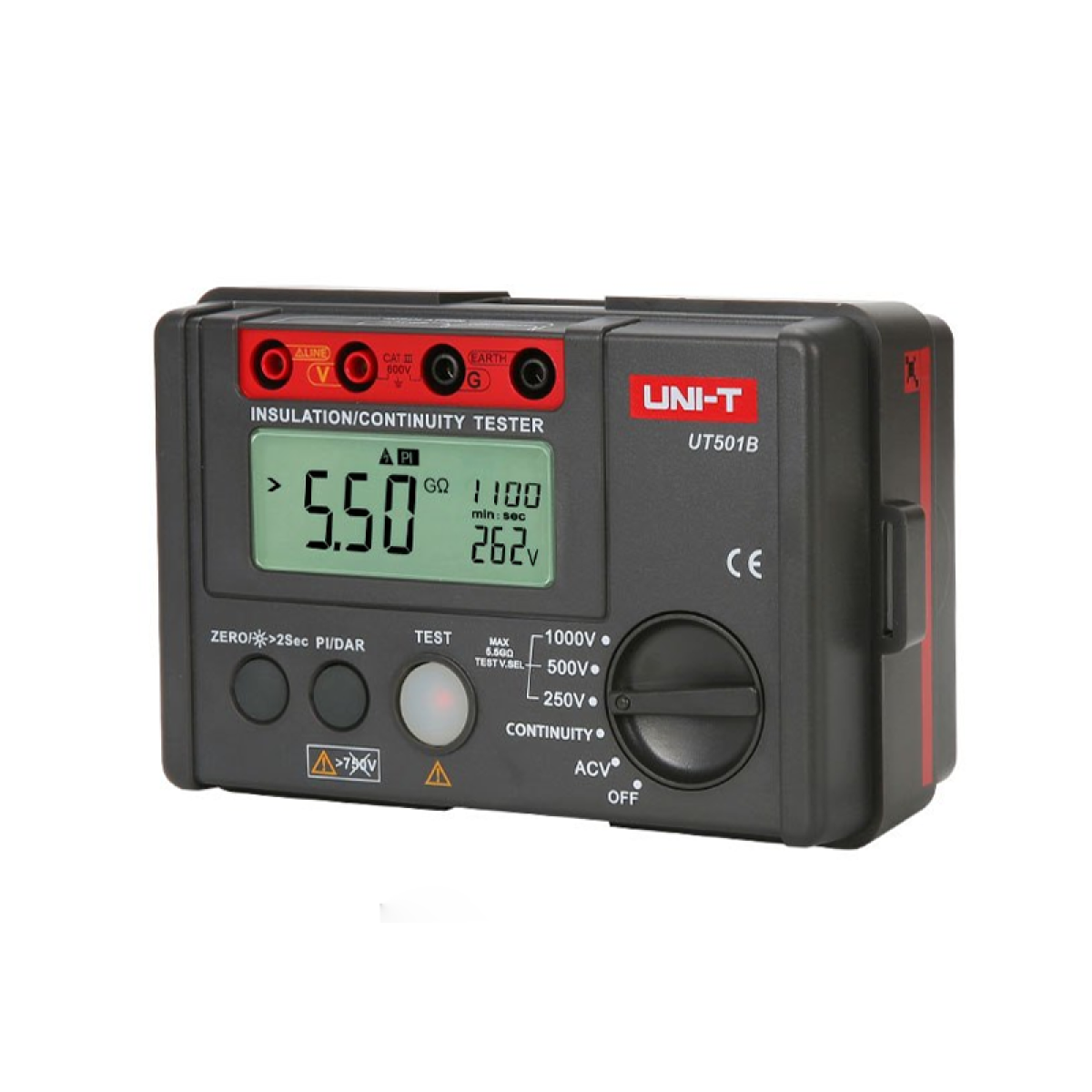

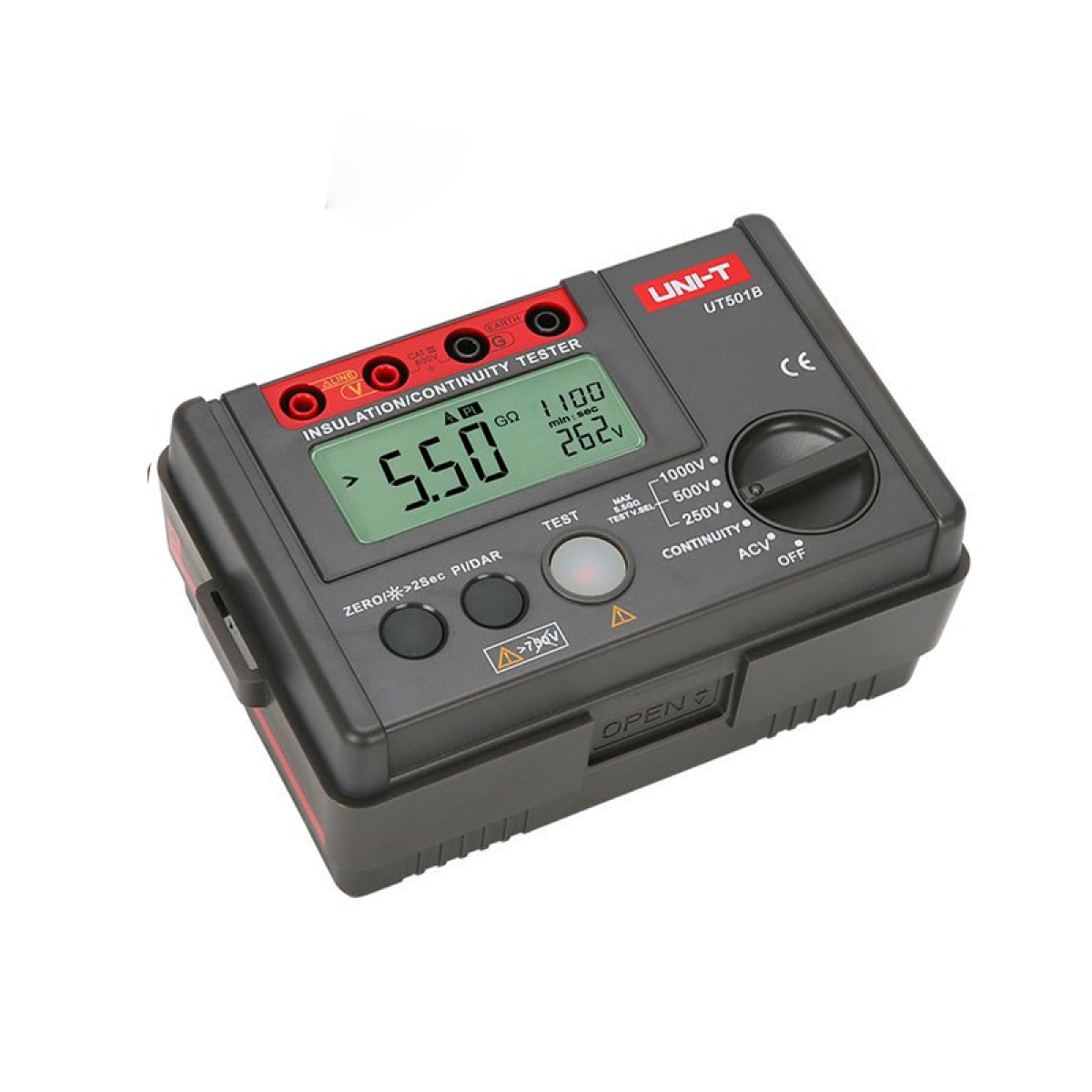

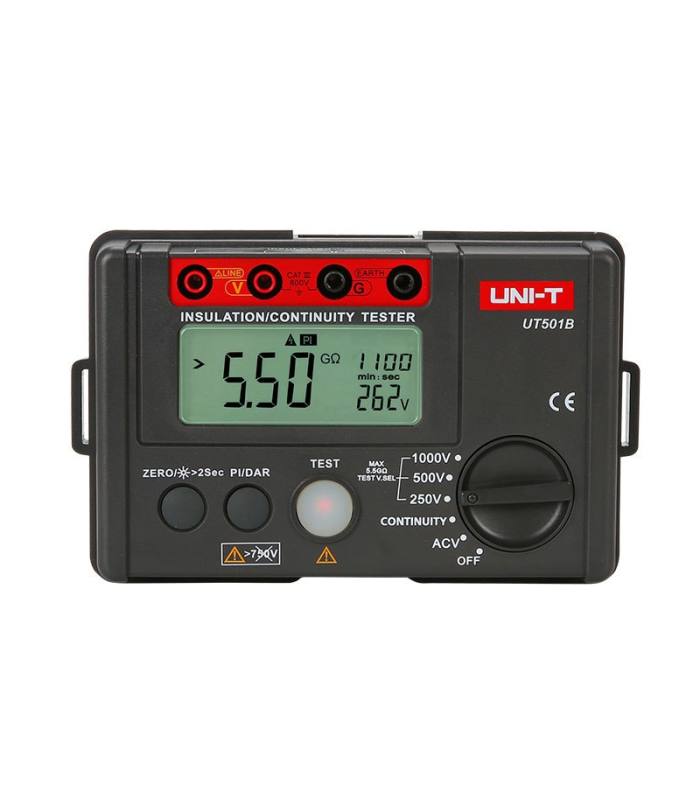

Izolācijas pretestības mērītājs UT501B

Izolācijas pretestības mērītājs UT501B

Izolācijas pretestības mērītājs UT501B ir profesionāla ierīce izolācijas pretestības mērīšanai elektroinstalācijās un elektroiekārtās. Plašais mērījumu diapazons un praktiskās funkcijas padara to par piemērotu izvēli elektriķiem un tehniķiem, kuri veic elektroiekārtu diagnostiku un apkopi.

Plašas izolācijas pretestības mērīšanas iespējas

UT501B ļauj mērīt izolācijas pretestību ar trim pārbaudes sprieguma līmeņiem: 250 V, 500 V un 1000 V. Mērījumu diapazons sniedzas līdz 5 GOhm. Mērītājs nodrošina precīzus rezultātus dažādos pārbaudes apstākļos:

• diapazonā no 0 līdz 99,9 MOhm: ±(3%+5);
• diapazonā no 100 MOhm līdz 5 GOhm: ±(5%+5).

Efektivitāti un drošību uzlabojošas funkcijas

Mērītājam UT501B ir automātiska mērījumu diapazona izvēle, dielektriskās absorbcijas tests un polarizācijas indeksa noteikšana, kas palīdz veikt mērījumus ātri un precīzi. Lietošanas ērtumu un drošību papildina zema bateriju uzlādes līmeņa indikators, brīdinājums par augstu spriegumu un izgaismots LCD ekrāns.

Kompakts un ērti pārnēsājams

UT501B izmēri ir 150 x 100 x 71 mm, bet svars — 0,5 kg, tāpēc mērītāju ir ērti pārvadāt un lietot. Ierīci darbina sešas 1,5 V baterijas (LR6). Komplektā iekļauti darbam nepieciešamie piederumi: baterijas, mērīšanas vadi, krokodilknaibles un futrālis.

Mērījumu diapazoni un precizitāte

Izolācijas pretestība

• Ar 250 V pārbaudes spriegumu: 0–5 GOhm; 0–99,9 MOhm ±(3%+5), 100 MOhm–5 GOhm ±(5%+5).
• Ar 500 V pārbaudes spriegumu: 0–5 GOhm; 0–99,9 MOhm ±(3%+5), 100 MOhm–5 GOhm ±(5%+5).
• Ar 1000 V pārbaudes spriegumu: 0–5 GOhm; 0–99,9 MOhm ±(3%+5), 100 MOhm–5 GOhm ±(5%+5).

Pārbaudes strāva

• 50 V (R=50 kOhm): 1mA, 0%–10%.
• 100 V (R=100 kOhm): 1mA, 0%–10%.
• 250 V (R=250 kOhm): 1mA, 0%–10%.
• 500 V (R=500 kOhm): 1mA, 0%–10%.
• 1000 V (R=1 MOhm): 1mA, 0%–10%.

Īsslēguma strāva: <2mA.

Citi mērījumu diapazoni

• Maiņspriegums AC: 30 V–600 V, ±(2%+3).
• Maza pretestība: 0,1 Ohm–200 Ohm (aptuveni 5 V/>200 mA), ±(2%+3).

Papildu funkcijas

• Automātiska mērījumu diapazona izvēle.
• Dielektriskās absorbcijas tests: 60 s/15 s, 60 s/30 s.
• Polarizācijas indeksa noteikšana.
• Zema bateriju uzlādes līmeņa indikators.
• Brīdinājums par augstu spriegumu.
• Izgaismots LCD ekrāns.
• Skaņas signāls.
• Papildu displejs.
• Maksimālais rādījums: 2000.
• Automātiska izslēgšanās.
• Nulles iestatīšanas funkcija.

Vispārīgā informācija

• Barošana: 6 x 1,5 V baterijas (LR6).
• Displeja izmērs: 70,6 x 34 mm.
• Ierīces izmēri: 150 x 100 x 71 mm.
• Ierīces svars: 0,5 kg.

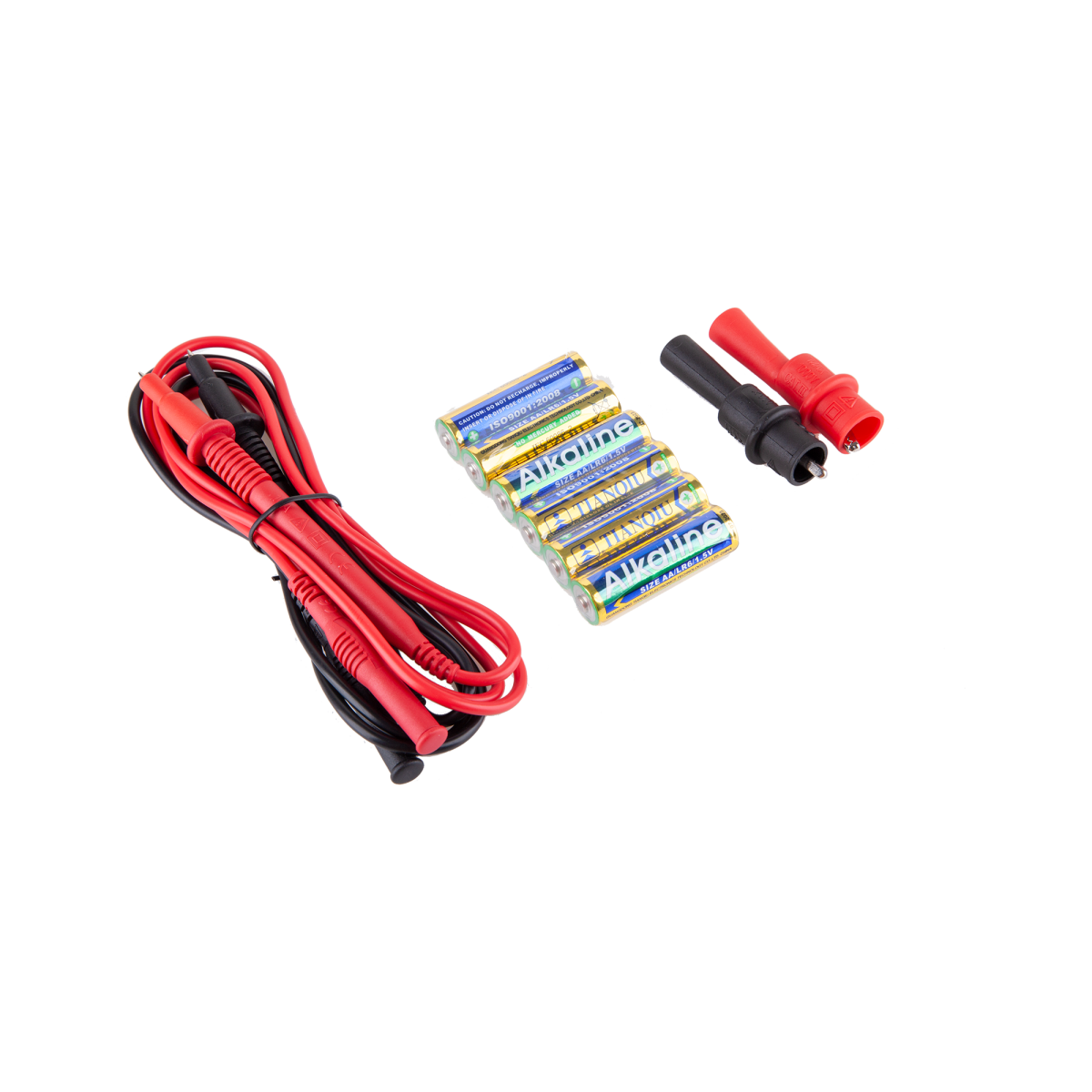

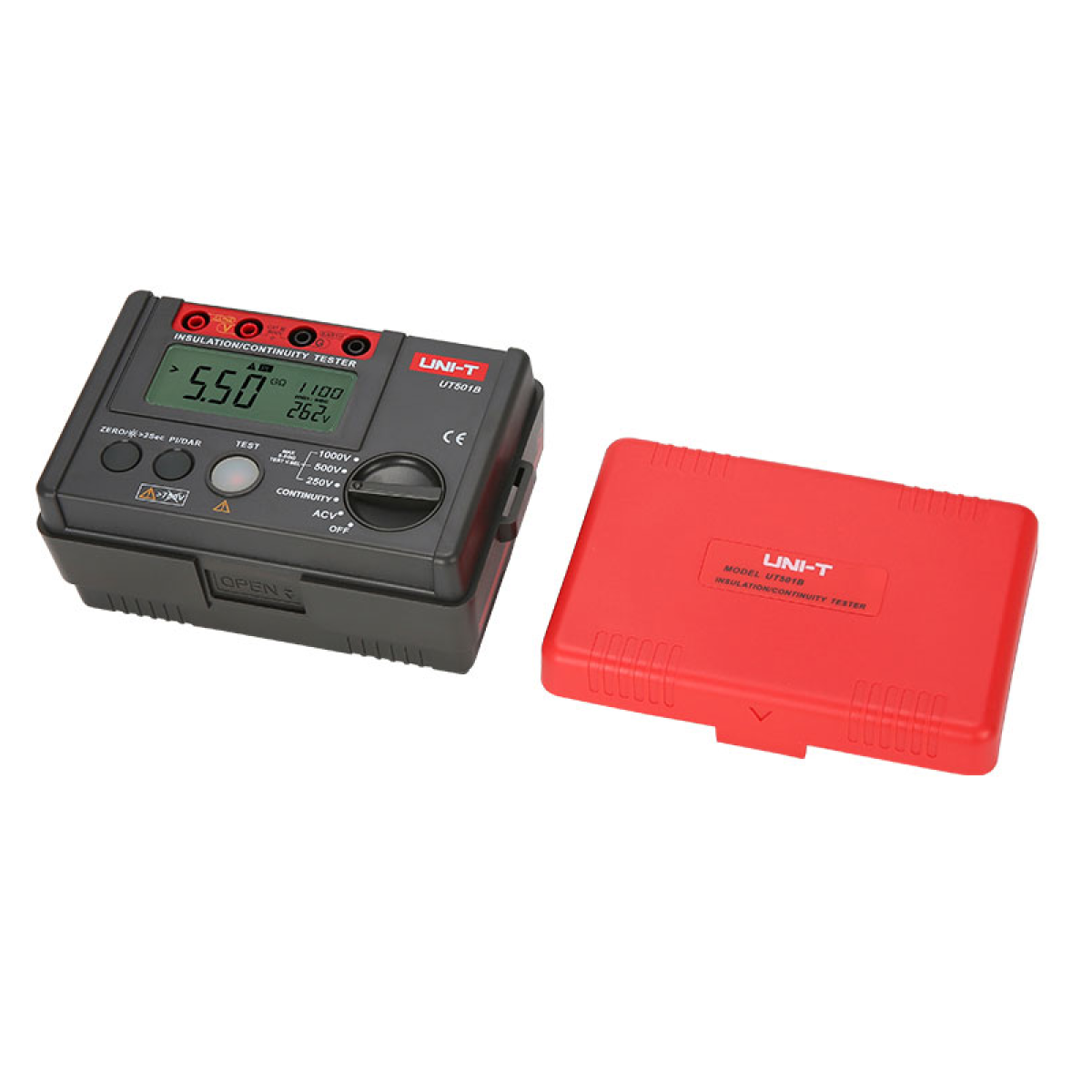

• Komplektā: baterijas, mērīšanas vadi, krokodilknaibles un futrālis.
