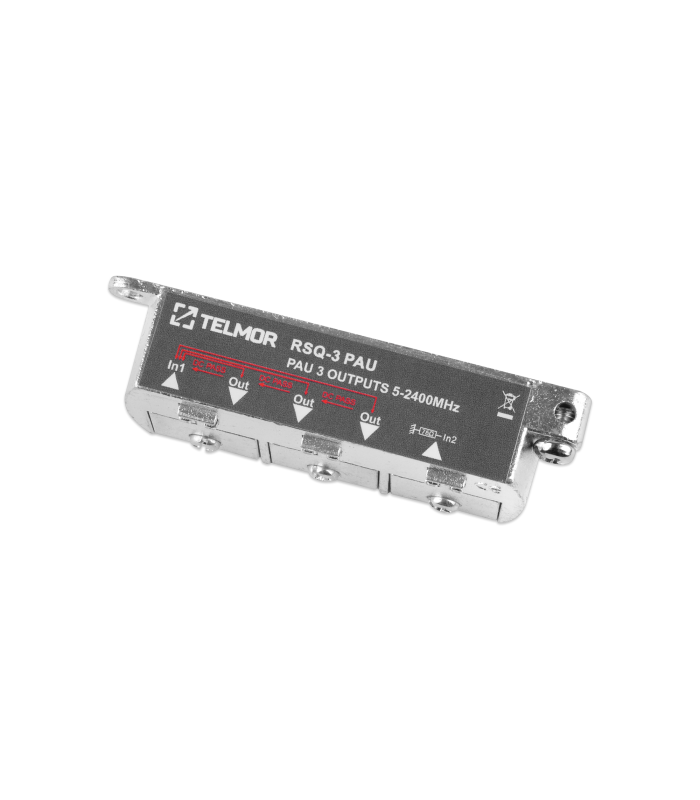

Ātrais sadalītājs PAU QUICK SPLITTER TELMOR 3X 2.4G RSQ-3

TELMOR RSQ-3 PAU QUICK SPLITTER 3X 2.4G sadalītājs

TELMOR RSQ un TS sērijas sadalītāji un atzarotāji ir paredzēti koaksiālajiem SAT-IF izplatīšanas tīkliem, kas darbojas ar DVB-S/S2 (QPSK, 8PSK) signāliem un digitālās virszemes televīzijas COFDM, FM un DAB signāliem.

Priekšrocības

• Visas sadalītāja izejas nodrošina strāvas plūsmu uz ieeju.
• Atzarotāji nodrošina strāvas plūsmu pa maģistrālo līniju no izejas uz ieeju.
• Kvalitatīvs lietais korpuss ar vara un cinka sakausējuma pārklājumu.
• Lodēts vāks nodrošina augstu ekranēšanas līmeni.
• Piemērots DVB-T/T2 un DVB-S2/S2X signāliem.
• Strāvas pārvade no izejām uz ieeju sadalītājos: līdz 500 mA.
• EMI ekranēšanas līmenis: RFl > -120 dB.
• A klase.

Tehniskie dati

Frekvenču diapazons: 5–2400 MHz

Maksimālais vājinājums (IN–OUT):

• 5–40 MHz: 7,0 dB
• 41–470 MHz: 7,5 dB
• 470–1350 MHz: 9,5 dB
• 1350–2000 MHz: 10,5 dB
• 2000–2400 MHz: 11,2 dB

Minimālā izolācija (OUT–OUT):

• 5–40 MHz: 22 dB
• 41–470 MHz: 22 dB
• 470–1350 MHz: 22 dB
• 1350–2000 MHz: 22 dB
• 2000–2400 MHz: 22 dB

Minimālā neatbilstības vājināšana (IN/OUT):

• 5–40 MHz: 12,0 dB
• 41–470 MHz: 12,0 dB
• 470–1350 MHz: 12,0 dB
• 1350–2000 MHz: 12,0 dB
• 2000–2400 MHz: 12,0 dB

Sprieguma pārvade: 24 V/500 mA
Impedance: 75 Ohm

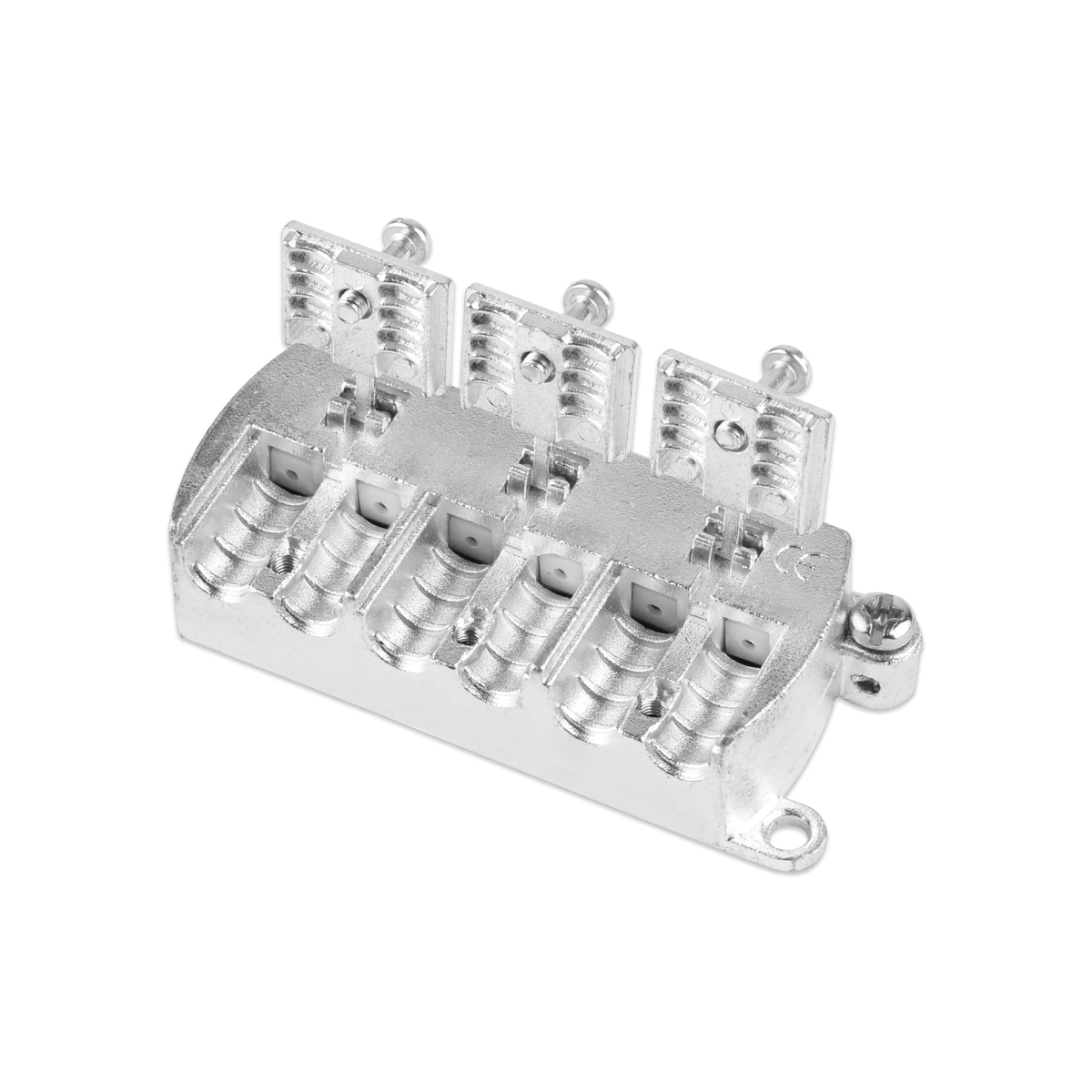

RS un TS sērijas modeļiem ir sievišķie F tipa savienotāji, savukārt RSQ un TSQ sērijas modeļiem – presējamie savienotāji.
