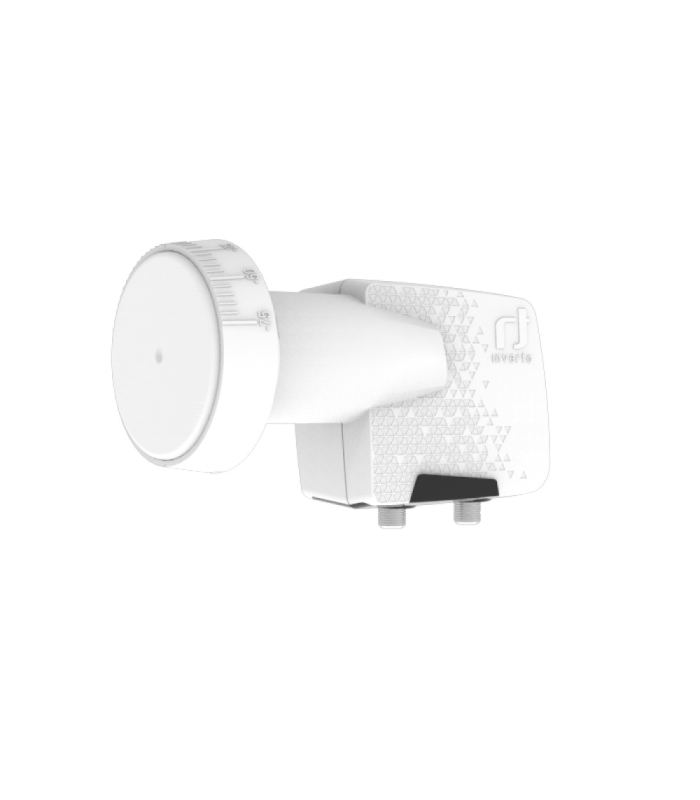

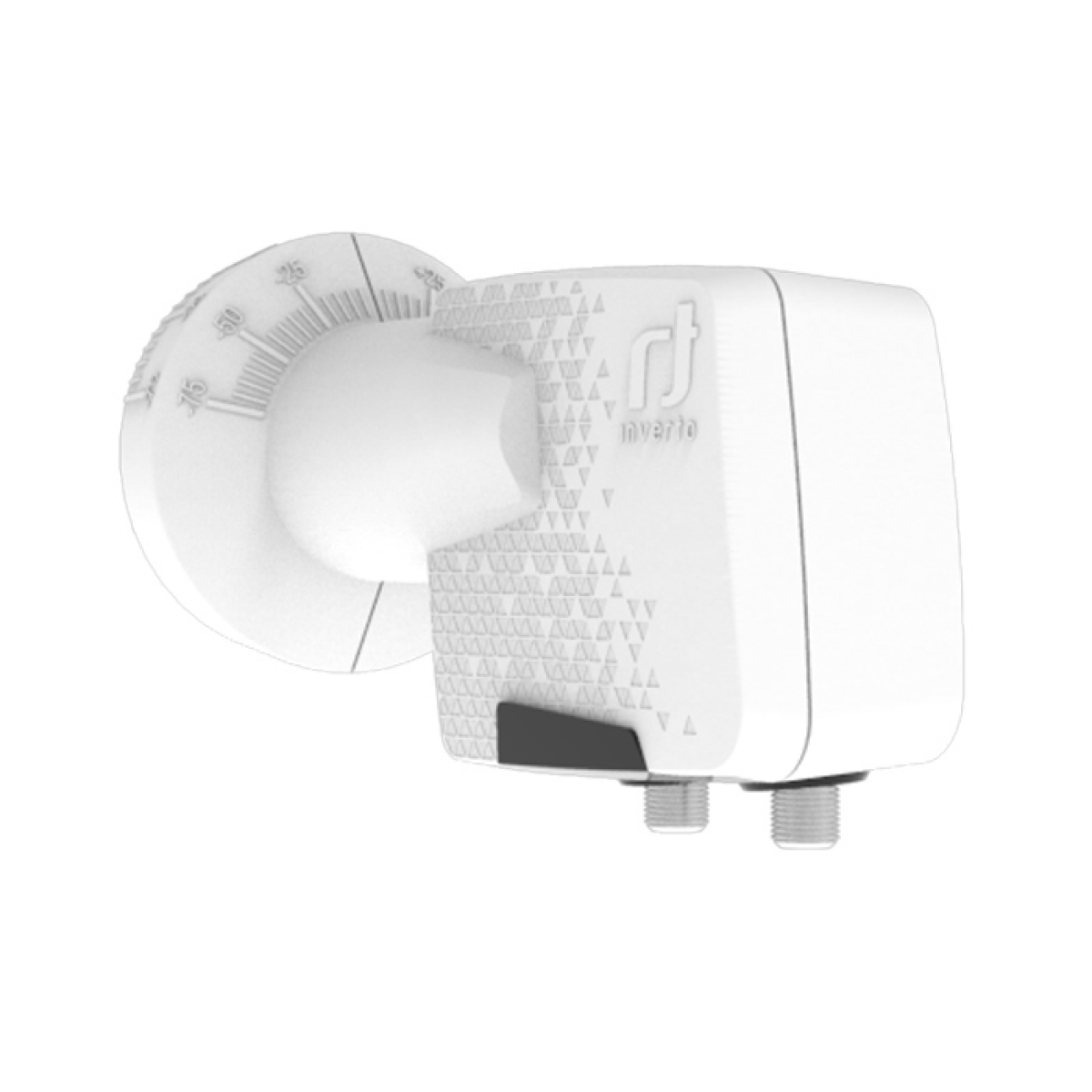

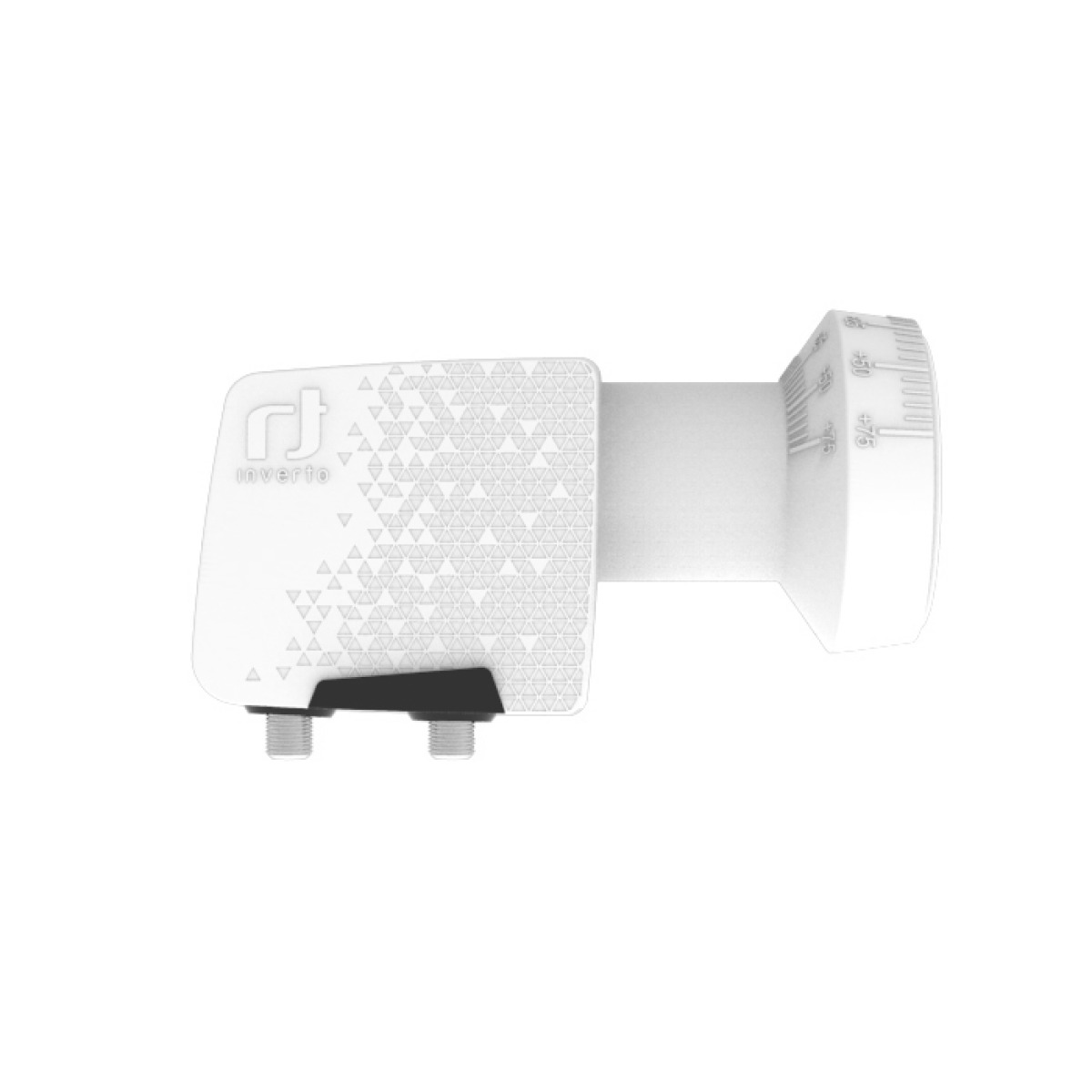

Twin pārveidotājs INVERTO Home Pro

Twin pārveidotājs INVERTO Home Pro

INVERTO Home Pro Twin pārveidotājs ir paredzēts satelīta signāla uztveršanai un pārveidošanai. Tas nodrošina 10,7–12,75 GHz ieejas frekvenču diapazonu un 950–2150 MHz izejas frekvenču diapazonu.

Galvenās priekšrocības:

• zems trokšņu līmenis – 0,3 dB tipiskā vērtība un 0,7 dB maksimālā vērtība;
• 55 dB minimālais pārveidošanas pastiprinājums;
• 40 dB minimālā attēla slāpēšana;
• 22 dB tipiskā šķērspolarizācijas izolācija;
• atbalsts vertikālajai un horizontālajai polarizācijai;
• darba temperatūra no -30 °C līdz +60 °C;
• 75 Ohm izejas pretestība un F tipa ligzda;
• kompakts 218 g svars.

Tehniskie parametri

• Ieejas frekvenču diapazons: 10,7 GHz–12,75 GHz
• Izejas frekvenču diapazons: 950 MHz–2150 MHz
• Zemās frekvences LO: 9,75 GHz
• Augstās frekvences LO: 10,6 GHz
• Trokšņu līmenis: 0,3 dB tip., 0,7 dB maks.
• LO frekvences precizitāte pie 25 °C: ±500 kHz maks.
• LO temperatūras nobīde: ±1,0 MHz maks.
• LO trokšņu fāze pie 10 kHz: -80 dBc/Hz maks.
• Pārveidošanas pastiprinājums: 55 dB min.
• Pastiprinājuma nevienmērība visā diapazonā: ±4 dB
• Trešās kārtas intermodulācija ICP3: 10 dBm min.
• 1 dB kompresijas punkts pie izejas: 0 dBm min.
• Ca vadības signāls (V): 11,0–14,0 V
• Cb vadības signāls (H): 16,0–20,0 V
• Cc vadības signāls joslu pārslēgšanai: 22 kHz ±4 kHz, 0,4–0,8 V pp
• VSWR izeja: 2,5:1
• Joslas parazītiskais līmenis: -60 dBm maks.
• Strāvas patēriņš: 120 mA maks. pie 11 VDC–20 VDC
• Izejas pretestība: 75 Ohm
• Izejas savienotājs: F tipa ligzda
• F/D Dish attiecība: 0.6
• Svars: 218 g
