Kabeļu pāru testeris un meklētājs E5947

Kabeļu pāru testeris un meklētājs

E5947 tīkla testeris ir paredzēts kabeļu atrašanai, identificēšanai un pārbaudei. Tas palīdz noteikt kabeļus kabeļu saišķos un atrast konkrētām kontaktligzdām pievienotos vadus. Pareiza kabeļa noteikšanu signalizē skaidrs, modulēts skaņas signāls.

Galvenās priekšrocības

• Kabeļu atrašana: ļauj ātri atrast nepieciešamos vadus un kabeļus.
• Identificēšana un pārbaude: palīdz pārbaudīt kabeļu stāvokli un savienojumu pareizību.
• Kontinuitātes tests: nodrošina vadu nepārtrauktības mērīšanu un pārbaudi.
• Īssavienojumu noteikšana: ļauj meklēt un pārbaudīt īssavienotus vadus.

Pielietojums

Pateicoties raidītāja kontaktligzdām un komplektā iekļautajiem kabeļiem, iespējams identificēt gan Ethernet kabeļus ar RJ45 savienotājiem, gan telefona kabeļus ar RJ11 savienotājiem.

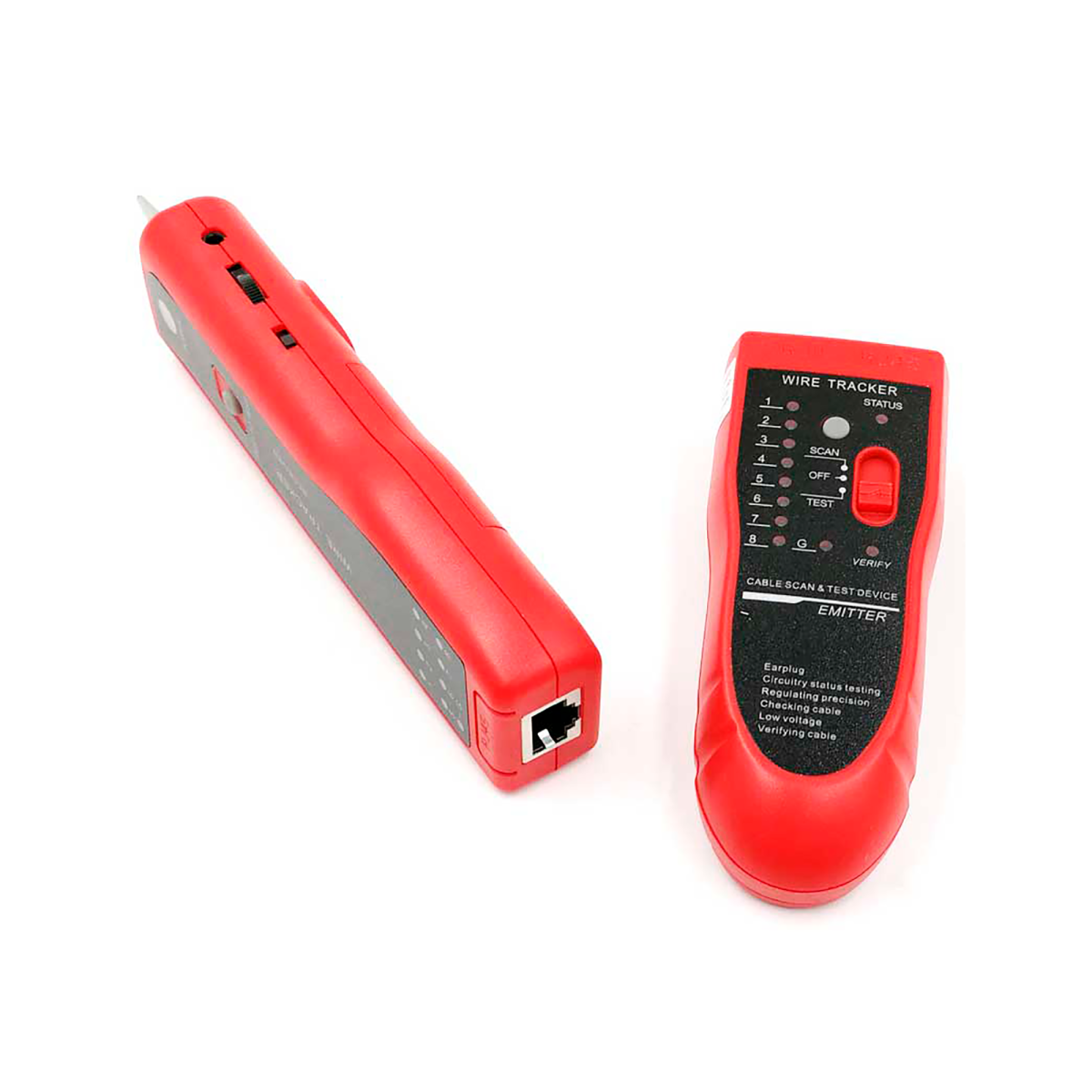

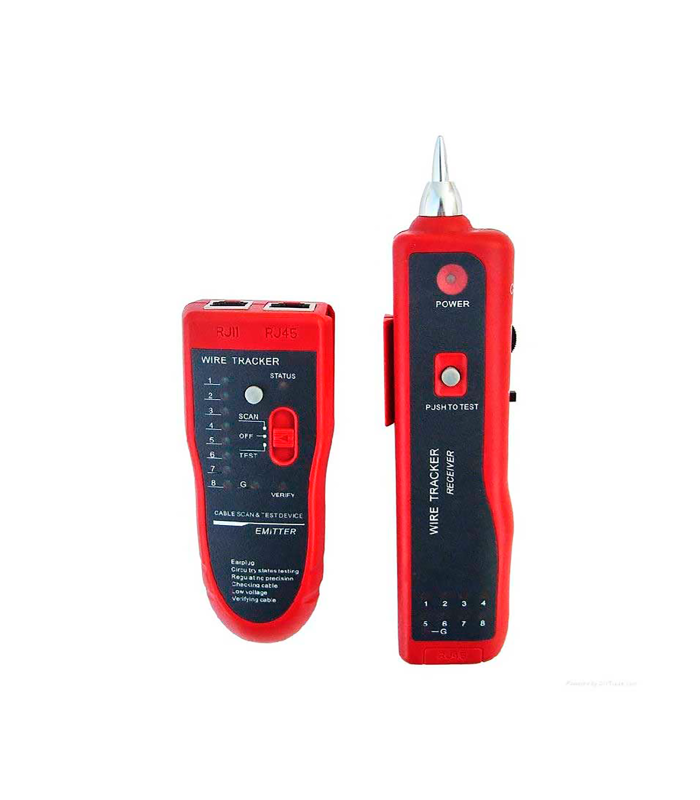

Testerī ietilpst raidītājs–ģenerators un uztvērējs–detektors, kas paredzēti datortīkla elementu meklēšanai un darbības pārbaudei kabeļiem līdz 300m garumā.

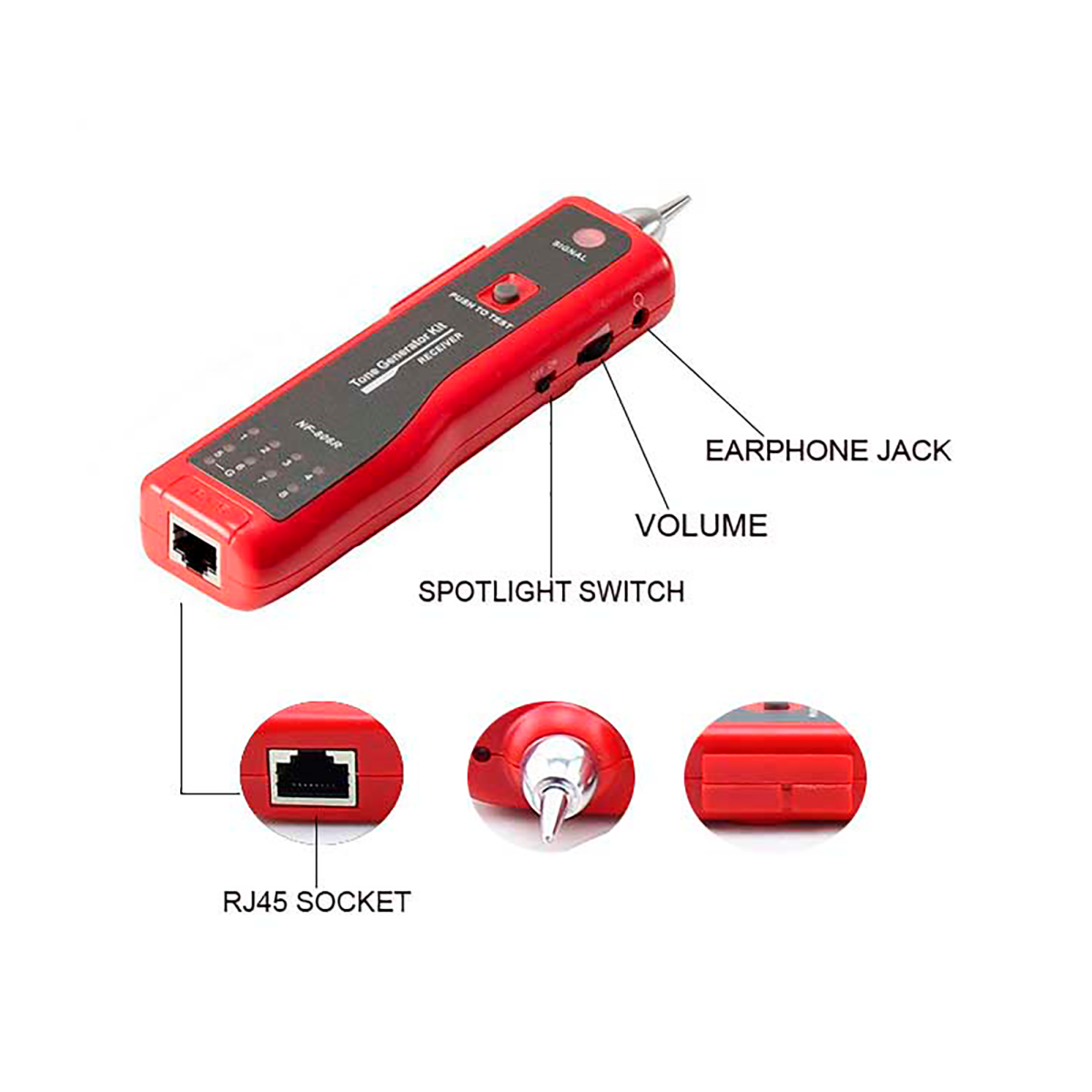

Uztvērējs–detektors ir aprīkots ar LED lampiņu, kas noder darbam vāji apgaismotās vietās. Komplektā iekļautās austiņas atvieglo kabeļu meklēšanu trokšņainā vidē.

Tehniskā specifikācija

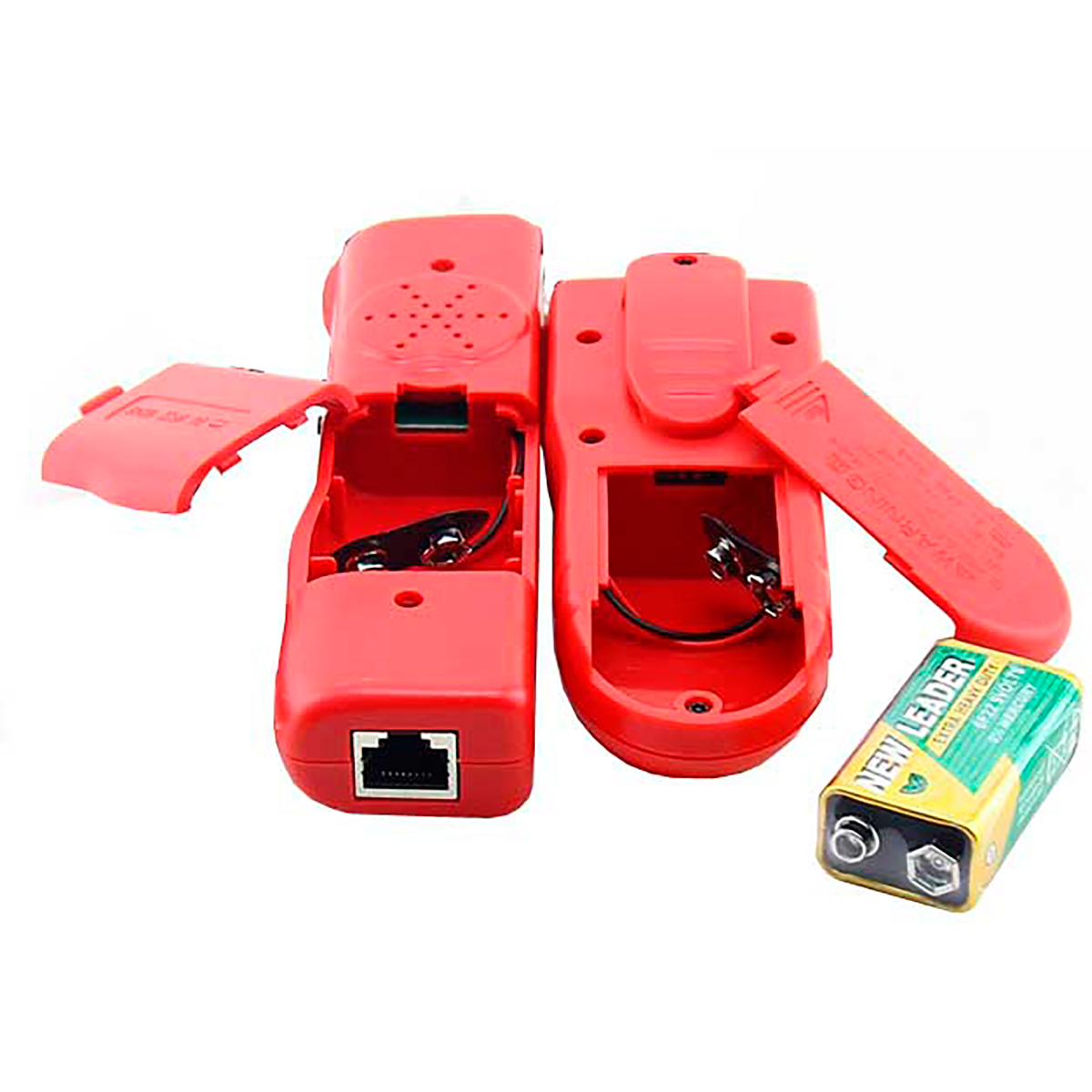

• Barošanas spriegums: 2x9V, baterijas iekļautas komplektā
• Pārbaudāmo kabeļu garums: līdz 300m
• Raidītāja–ģeneratora izmēri: 126mm/49mm/34mm
• Raidītāja–ģeneratora masa: aptuveni 60g
• Uztvērēja–detektora izmēri: 175mm/42mm/27mm
• Uztvērēja–detektora masa: aptuveni 72g

Komplektācija

• Raidītājs
• Uztvērējs
• 2 gab. 9V bateriju
• Mērkabeļu komplekts
• Telefona kabelis RJ-11
• Ethernet kabelis RJ-45
• Kabelis ar krokodila tipa spailēm
• Austiņas
• Saīsināta lietošanas instrukcija

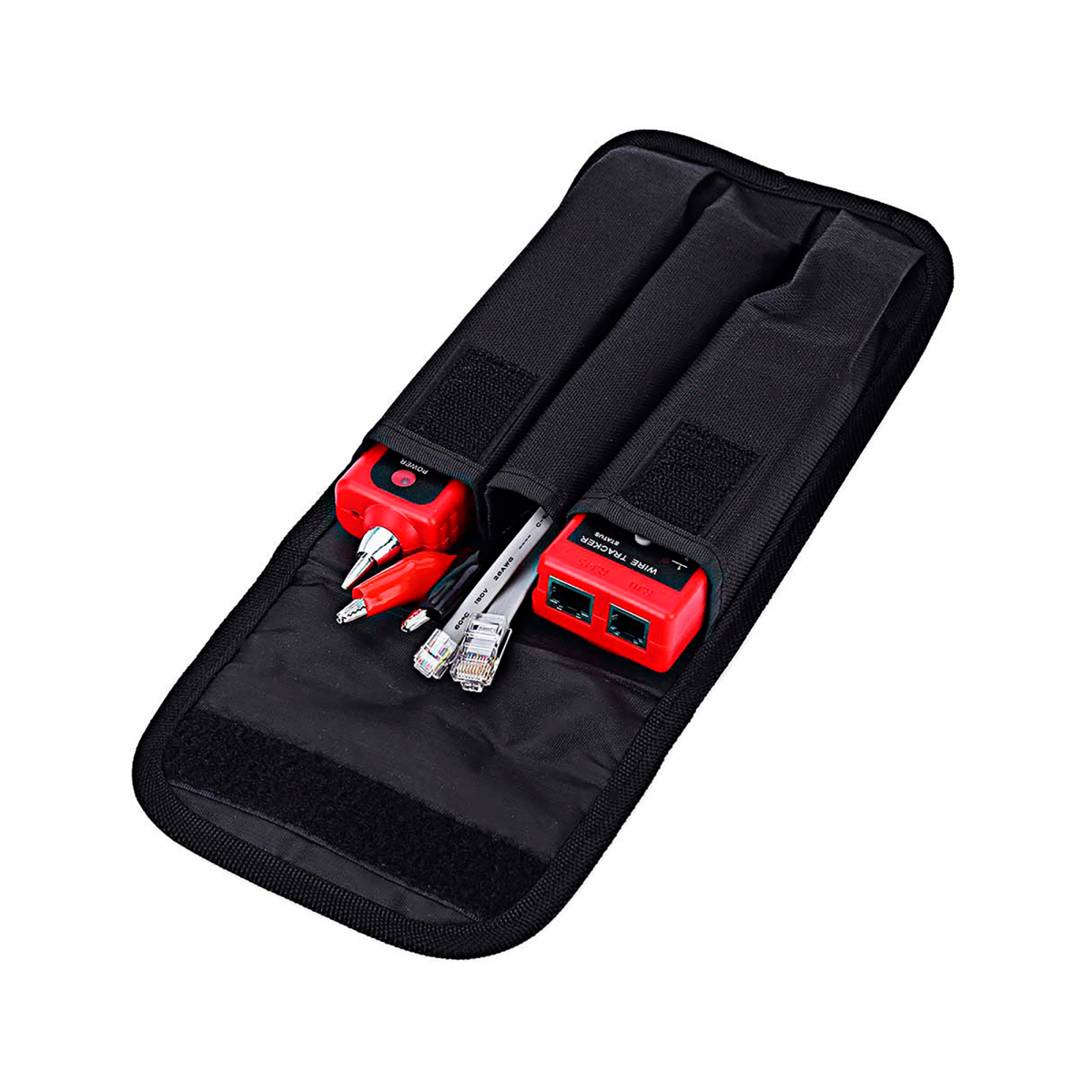

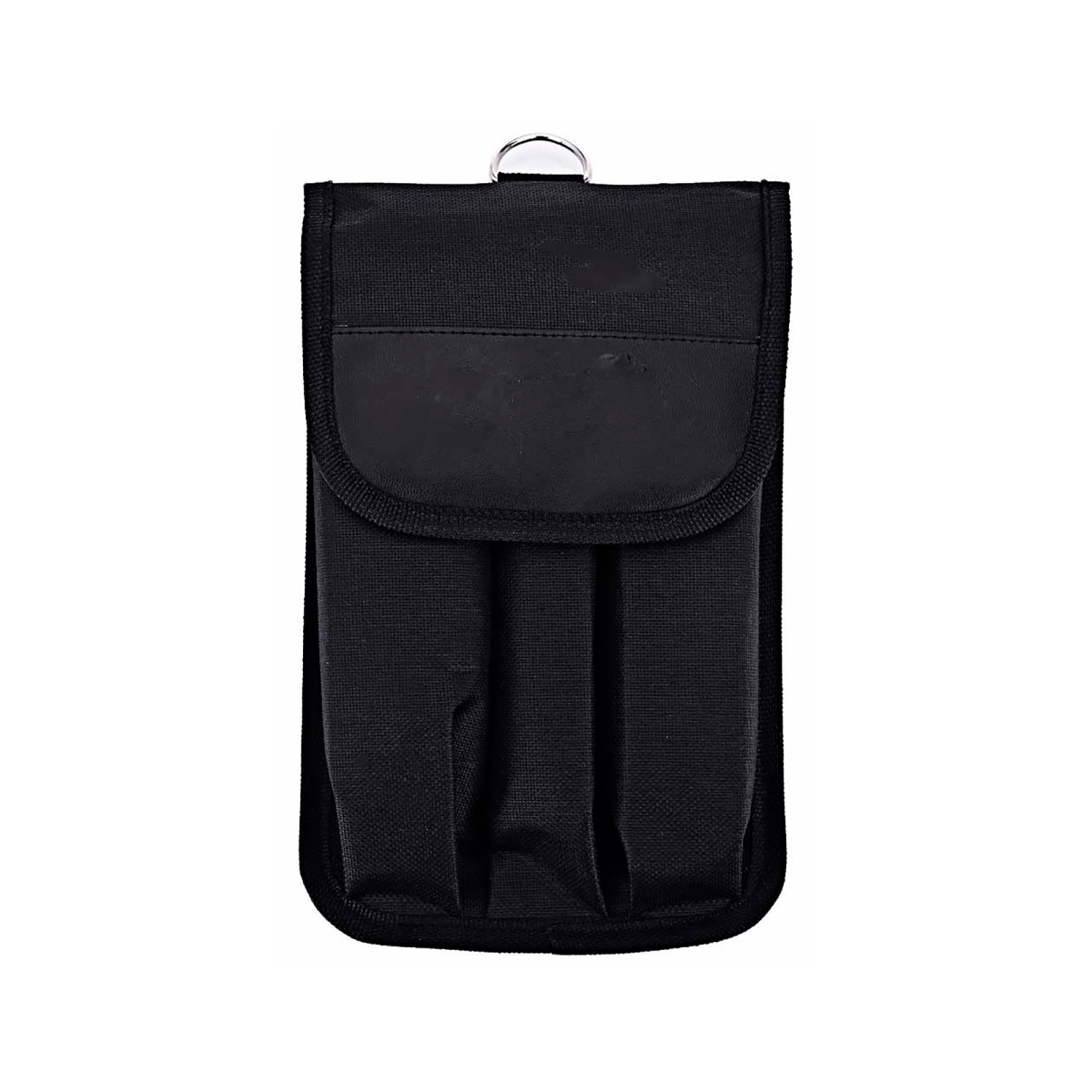

• Futlāris
