Balansēšanas vārpstu fiksators BMW N47 B47 B48

Balansēšanas vārpstu fiksators BMW N47 B47 B48

Balansēšanas vārpstu fiksators BMW N47 B47 B48

GEKO balansēšanas vārpstu fiksēšanas komplekts ir paredzēts balansēšanas vārpstu iestatīšanai BMW N47, B47 un B48 dzinējos. Instrumentu izmanto dzinēja remonta laikā, ja nepieciešams demontēt, uzstādīt vai atkārtoti iestatīt balansēšanas vārpstu mehānismu.

Modulārajā komplektā ietilpst bāzes plāksne un maināmi adapteri dažādām dzinēju saimēm. Tādējādi vienu komplektu var izmantot gan vecākiem N47, gan jaunākiem B47/B48 dzinējiem.

Specifikācija

Veids: balansēšanas vārpstu fiksators un iestatīšanas instruments

Pielietojums: BMW / MINI

Dzinēji: N47, B47, B48

Piemērotie darba tilpumi: galvenokārt 1.6 un 2.0 l

Cilindrisko adapteru skaits: 4

Bāzes plāksne: 1 gab.

Montāžas elementi: iekļauti komplektā

Iepakojums: profilēts plastmasas koferis

Pielietojums

Komplekts galvenokārt paredzēts šādām dzinēju saimēm:

• BMW N47 — 1.6 un 2.0 l dīzeļdzinēji;

• BMW B47 — 2.0 l dīzeļdzinēji;

• BMW B48 — 2.0 l benzīna dzinēji;

• komplekts der arī atsevišķiem MINI modeļiem, kas aprīkoti ar atbilstošiem BMW dzinējiem.

Piemēru dzinēju kodi: N47 D16, N47 D16C, N47 D20A, N47 D20C, N47 D20D, N47S D20B/D/T0, B47 D20A, B47 C20A, B48 A20A un B48 A20B. Atkarībā no versijas komplektu izmanto BMW 1., 2., 3., 4. un 5. sērijas automobiļos, kā arī X1, X3, X4 un X5 modeļos un MINI Clubman un citos MINI modeļos.

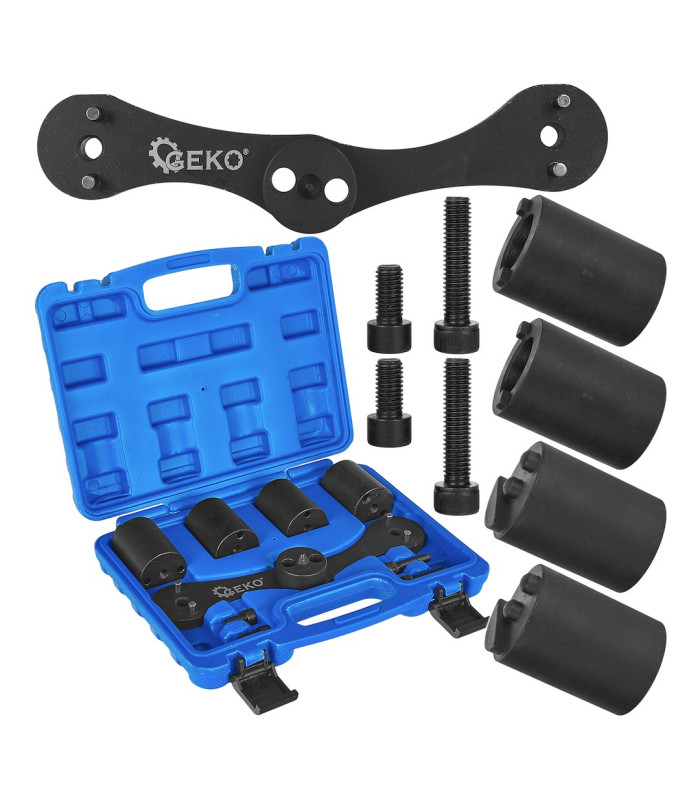

Komplekta saturs un pielietojums

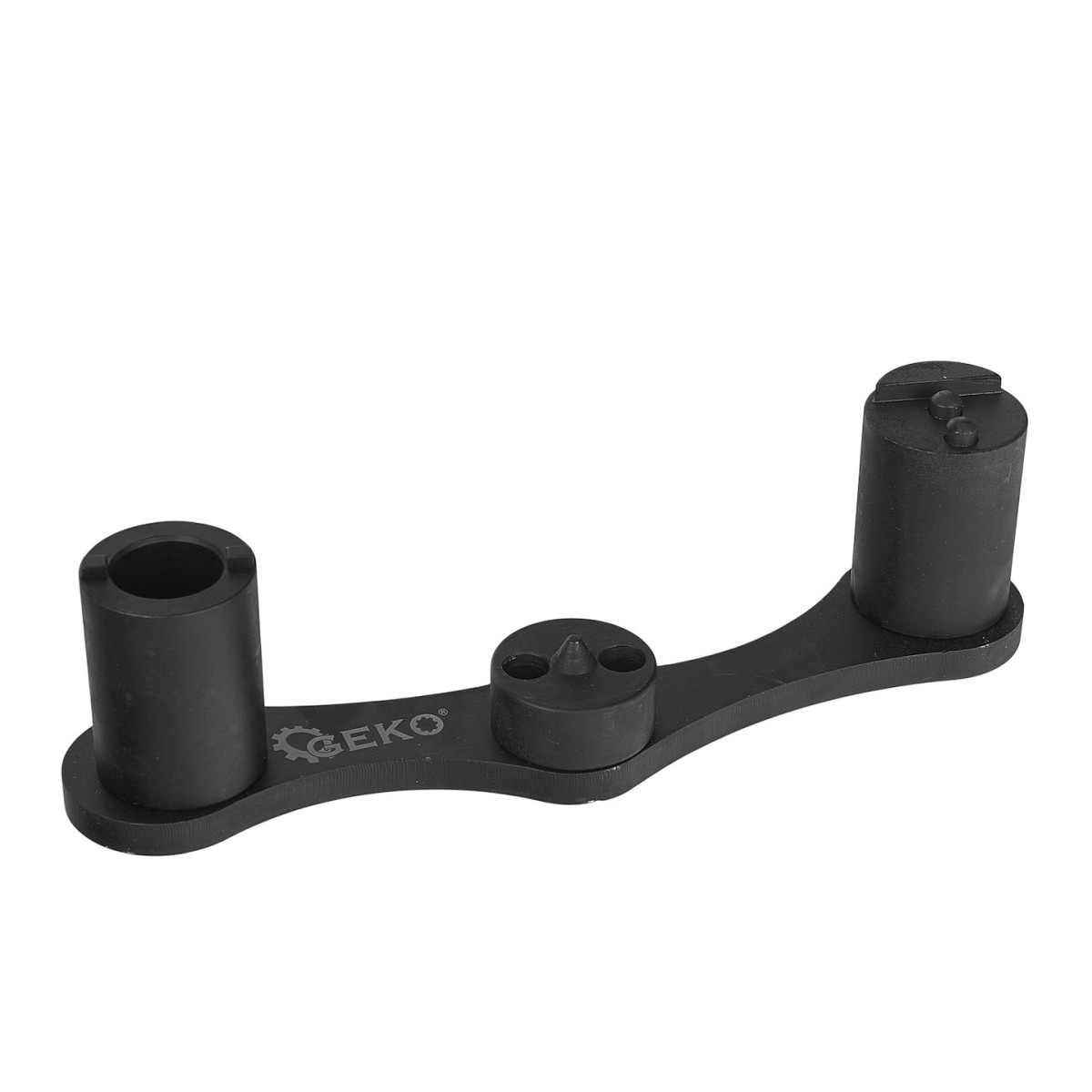

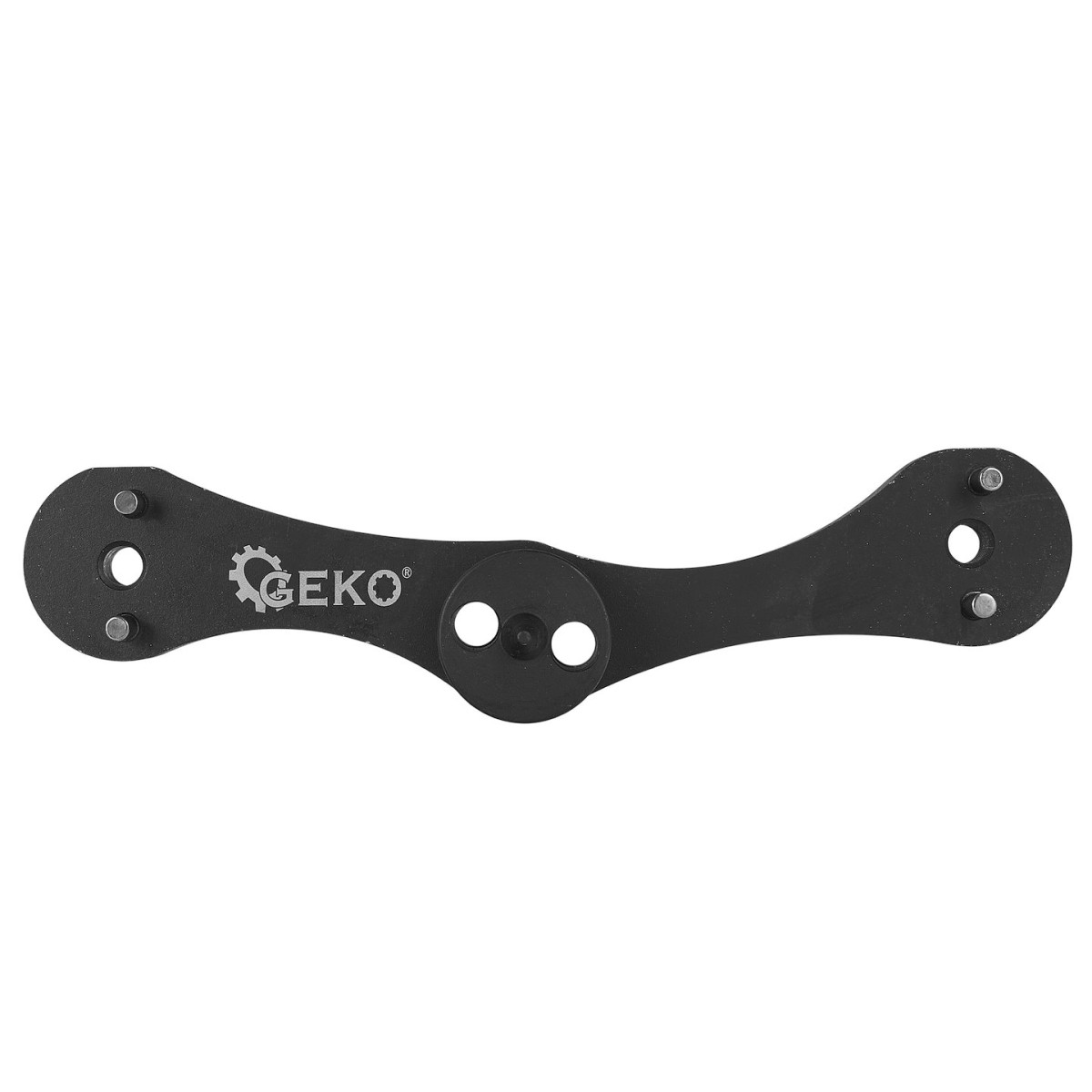

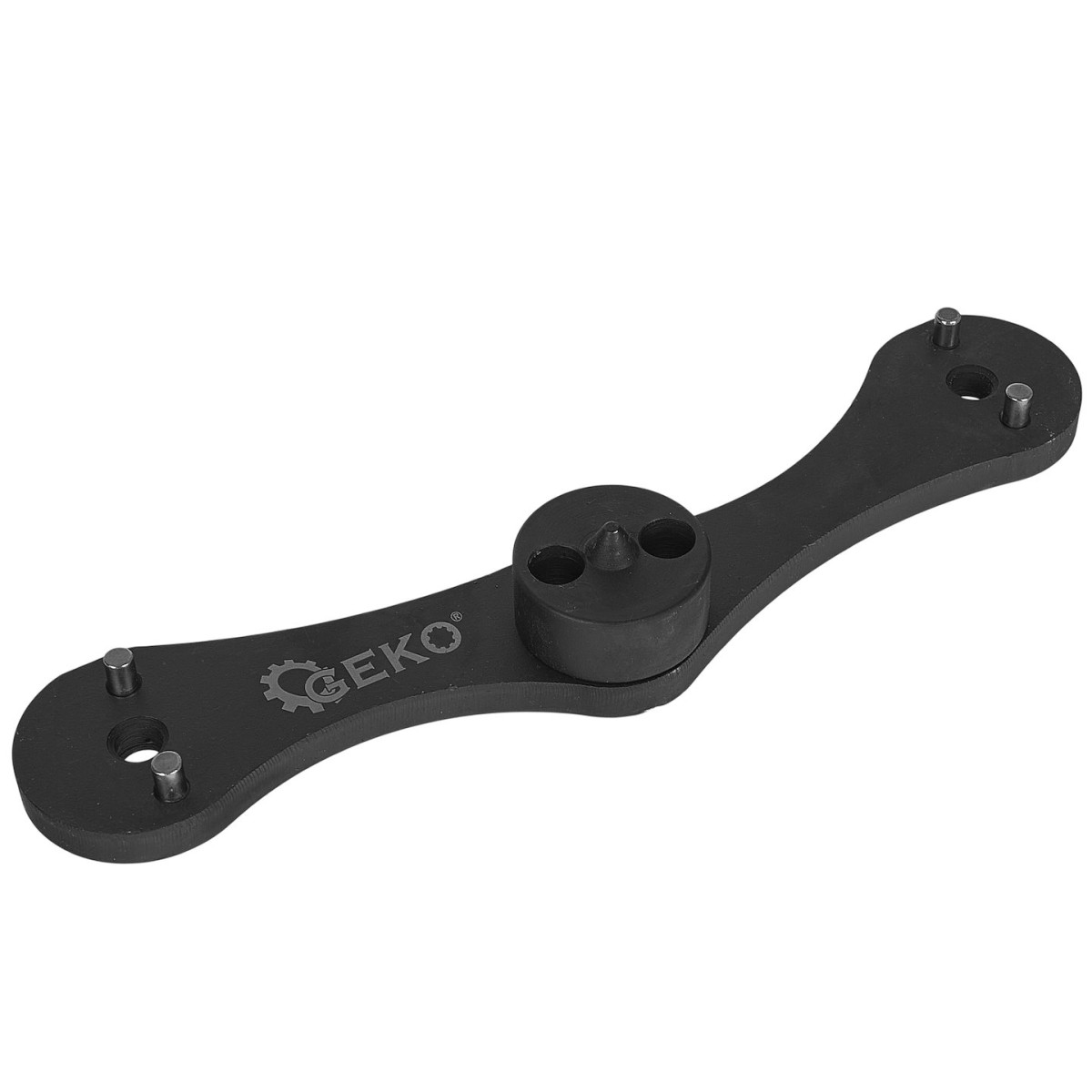

Bāzes plāksne / pozicionēšanas tiltiņš

Plāksnei ir trīs darba punkti: divi ārējie punkti maināmajiem adapteriem un centrāla pozicionēšanas ligzda. Atbilstoši izvēloties plāksnes un adapteru konfigurāciju, balansēšanas vārpstas iespējams iestatīt vajadzīgajā pozīcijā.

Plāksnes vidū esošajam apaļajam elementam ir divi caurumi un konisks pozicionēšanas izvirzījums. Tas darbojas kopā ar bāzes plāksni un palīdz novietot instrumentu attiecībā pret dzinēja mehānismu.

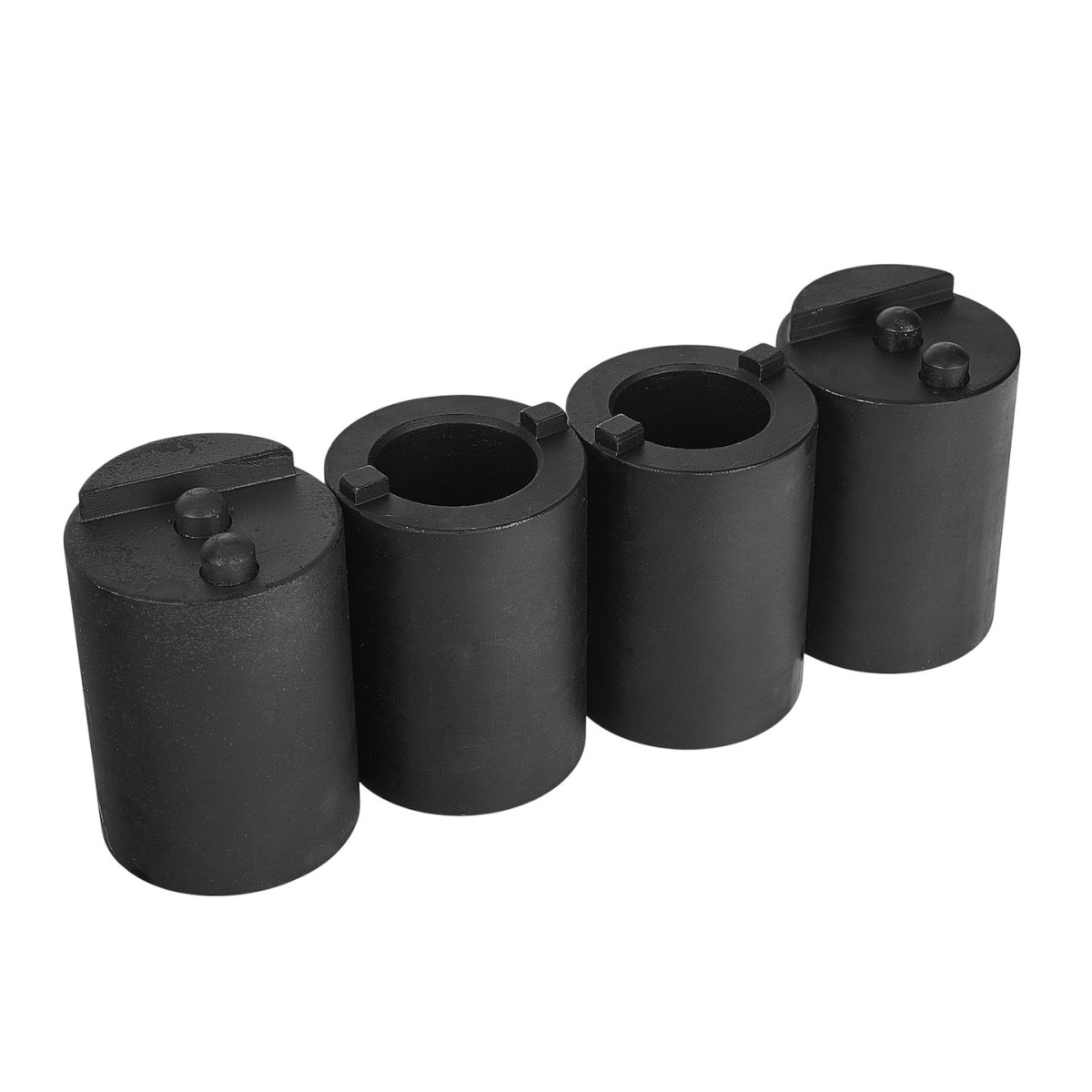

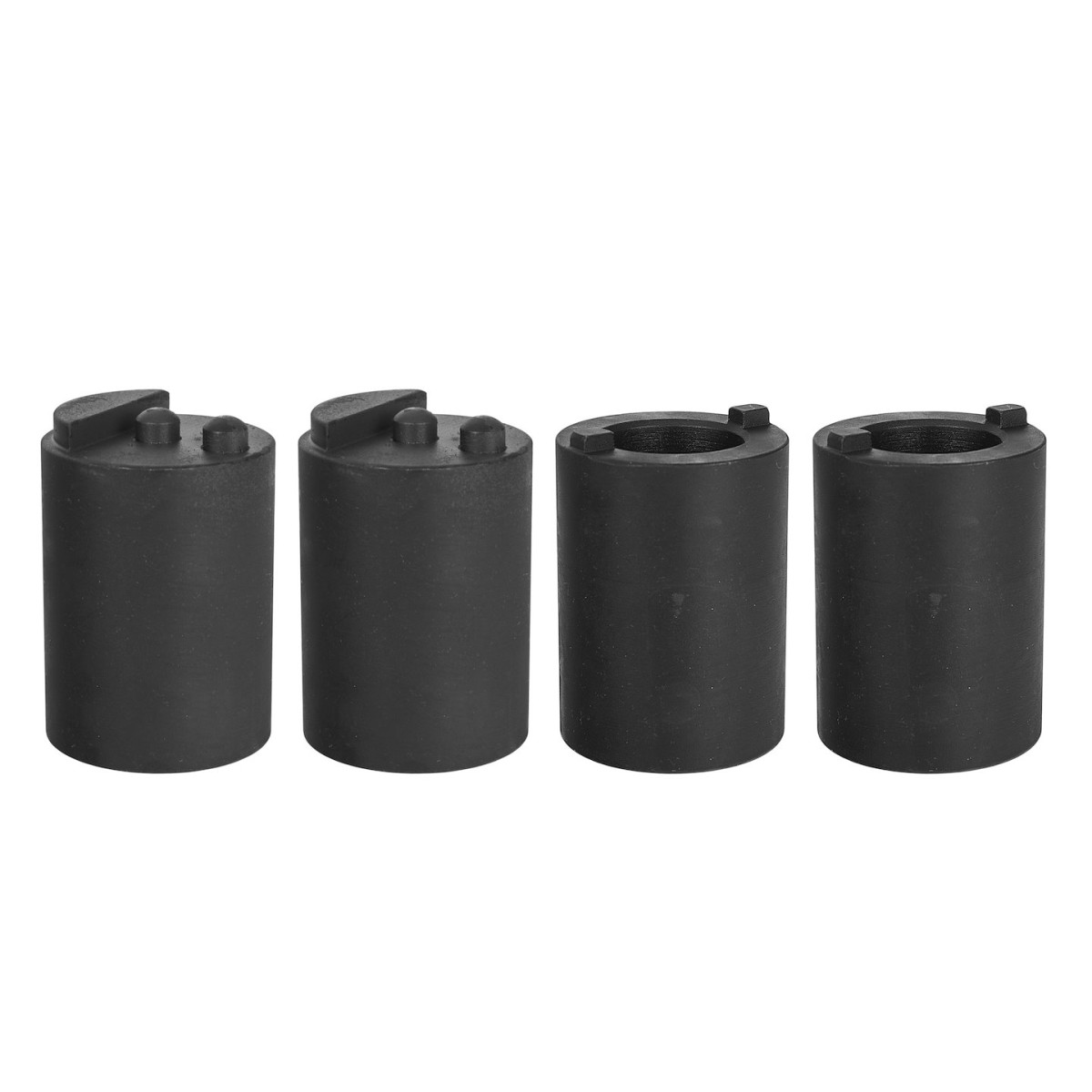

Divi adapteri N47 dzinējiem

Tie ir divi cilindriski elementi ar pilnu augšējo virsmu, divām pozicionēšanas tapām un izvirzījumu. Adapteri pielāgo instrumentu N47 saimes balansēšanas vārpstu mehānisma konstrukcijai.

Divi adapteri B47/B48 dzinējiem

Tie ir divi cilindriski caurejoši adapteri ar centrālu atveri un diviem izvirzījumiem augšējā malā. Ar tiem bāzes plāksni var pielāgot jaunākās paaudzes B47/B48 konstrukcijām.

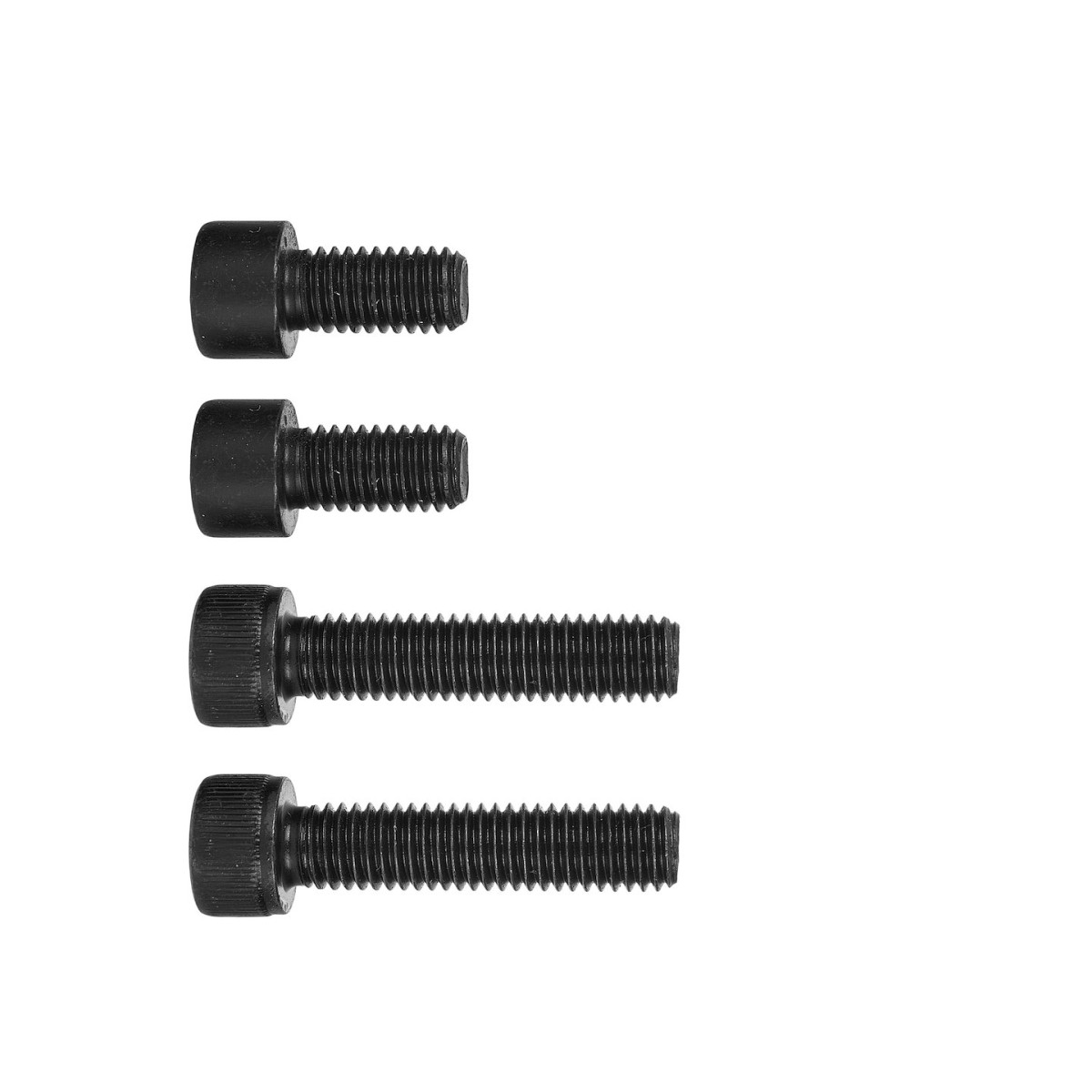

Montāžas skrūves

Koferī ir četras divu dažādu garumu skrūves, kas paredzētas instrumenta montāžai un konfigurēšanai.

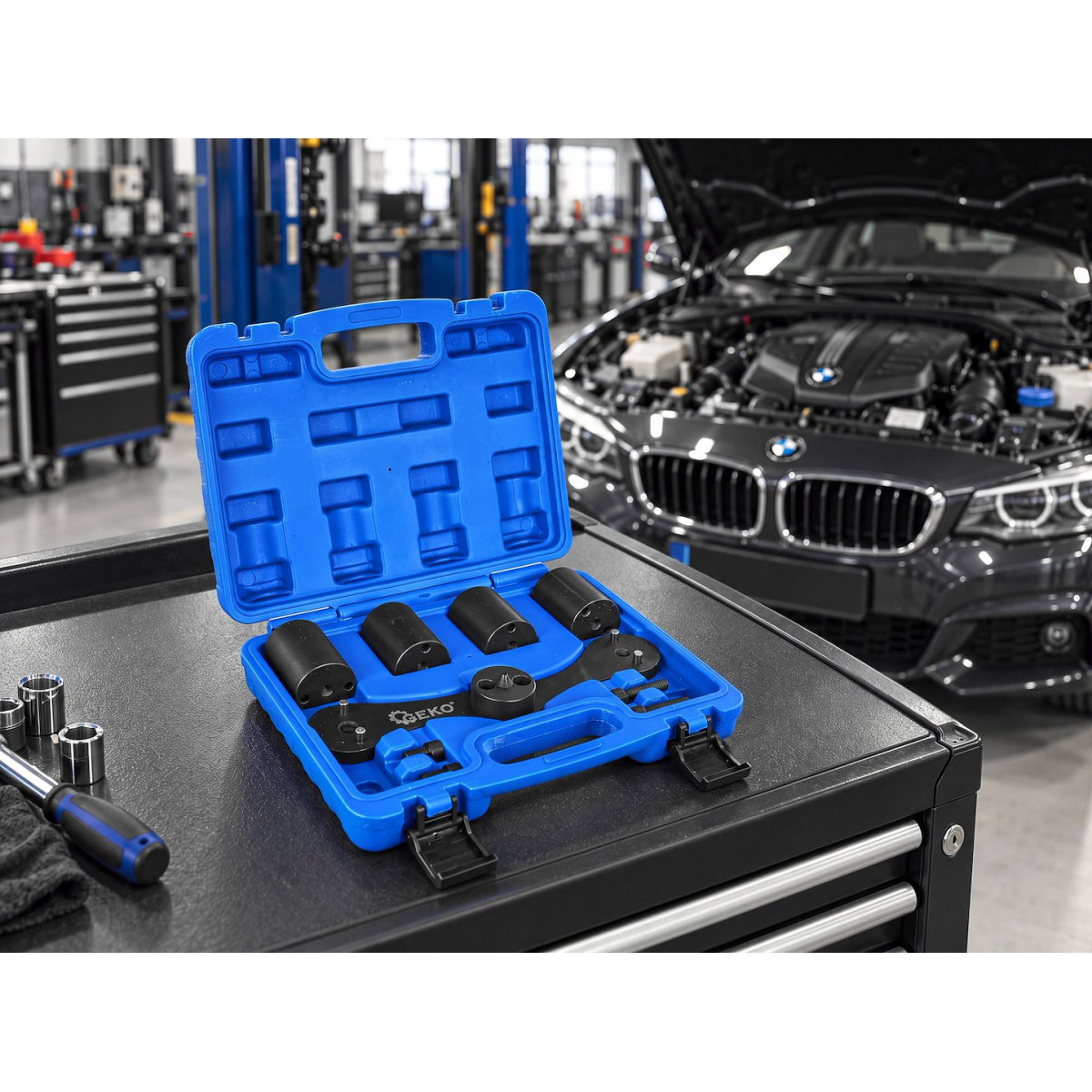

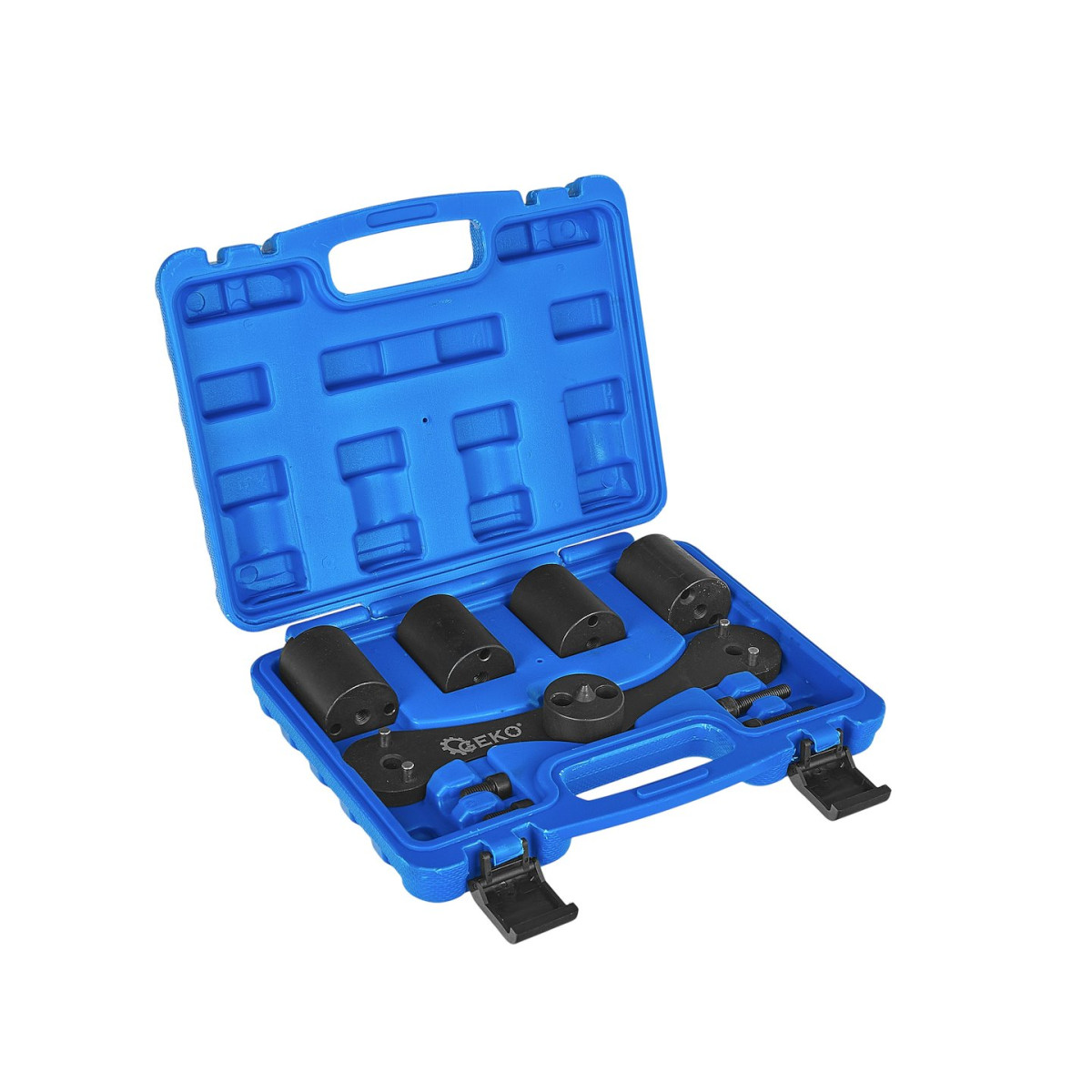

Transportēšanas koferis

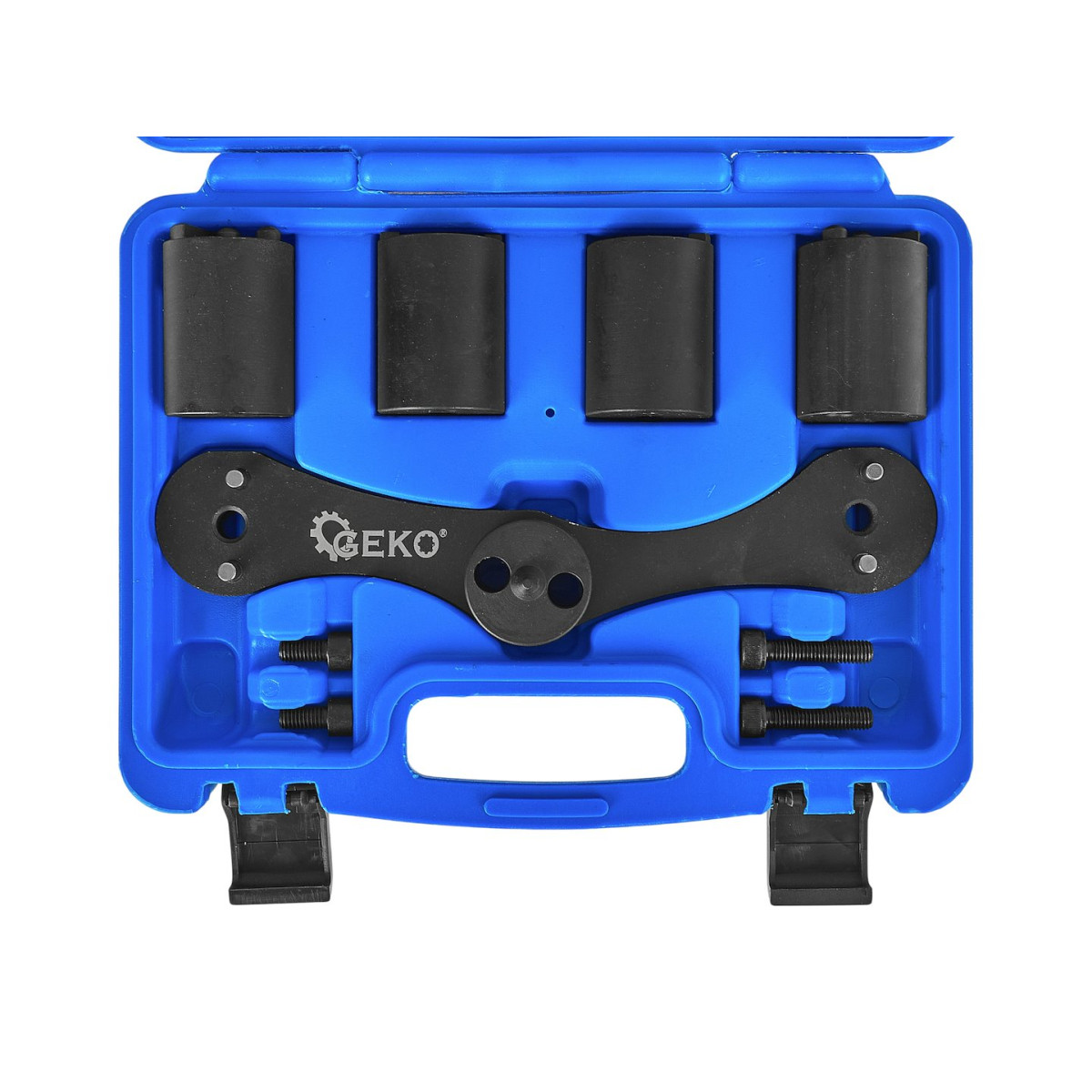

Visi elementi atrodas profilētā koferī ar atsevišķām vietām plāksnei, četriem adapteriem un montāžas elementiem. Tas atvieglo komplekta uzglabāšanu un palīdz samazināt atsevišķu detaļu nozaudēšanas risku.

Kāpēc izmanto balansēšanas vārpstu fiksatoru?

Balansēšanas vārpstas griežas noteiktā attiecībā pret kloķvārpstu un palīdz samazināt darbojošā dzinēja radītās vibrācijas. Pēc vārpstu demontāžas vai piedziņas remonta tās jānovieto pareizajā pozīcijā.

Nepareiza sinhronizācija var izraisīt pastiprinātas vibrācijas un balansēšanas mehānisma darbības traucējumus. Pozicionēšanas instruments palīdz mehāniķim montāžas laikā atjaunot vajadzīgo vārpstu stāvokli.
