Sadales vārpstas fiksatoru komplekts VAG EA211 1.0 1.2 1.4 TSI TFSI TGI

Profesionāls komplekts VAG EA211 saimes benzīna dzinēju sadales mehānisma apkopei. Paredzēts 1.0, 1.2 un 1.4 TSI/TFSI dzinējiem, kā arī atsevišķām TGI versijām ar attiecīgajiem dzinēja kodiem. Komplekts ļauj nofiksēt un iestatīt kloķvārpstu un sadales vārpstas, regulēt zobsiksnas spriegotāju un noturēt skriemeļus demontāžas un montāžas laikā.

Komplektā iekļauti arī instrumenti, kas paredzēti 1.4 TSI/TFSI dzinējiem ar ACT/COD sistēmu.

Pielietojums

Komplekts paredzēts VAG grupas automašīnām: Volkswagen, Audi, Škoda un SEAT, kas aprīkotas ar EA211 saimes dzinējiem un zobsiksnas piedziņu.

Komplekts paredzēts, cita starpā, šādiem dzinējiem:

• 1.0 MPI: CHYA, CHYB, CHYC, CPGA

• 1.0 TSI: tostarp CHZA, CHZB, CHZC, CHZD, CHZJ

• 1.2 TSI: CJZA, CJZB, CJZC, CJZD, CYVA, CYVB, CYVD

• 1.4 TSI: tostarp CHPA, CHPB, CMBA, CPTA, CPVA, CPVB, CPWA, CXSA, CZCA, CZDA, CZEA.

Komplekts paredzēts 1.0, 1.2 un 1.4 litru dzinējiem, tostarp TSI/TFSI un atsevišķām TGI versijām.

Specifikācija

• Tips: sadales mehānisma iestatīšanas un fiksēšanas komplekts

• Pielietojums: Volkswagen / Audi / Škoda / SEAT

• Dzinēju saime: EA211

• Dzinēja tilpums: 1.0 / 1.2 / 1.4

• Dzinēji: TSI / TFSI un atbilstošas TGI versijas

• Degviela: benzīns; TGI — benzīns/CNG

• Sadales mehānisma piedziņa: zobsiksna

• Paredzēts darbam ar kloķvārpstu, sadales vārpstām, siksnas spriegotāju un skriemeļiem

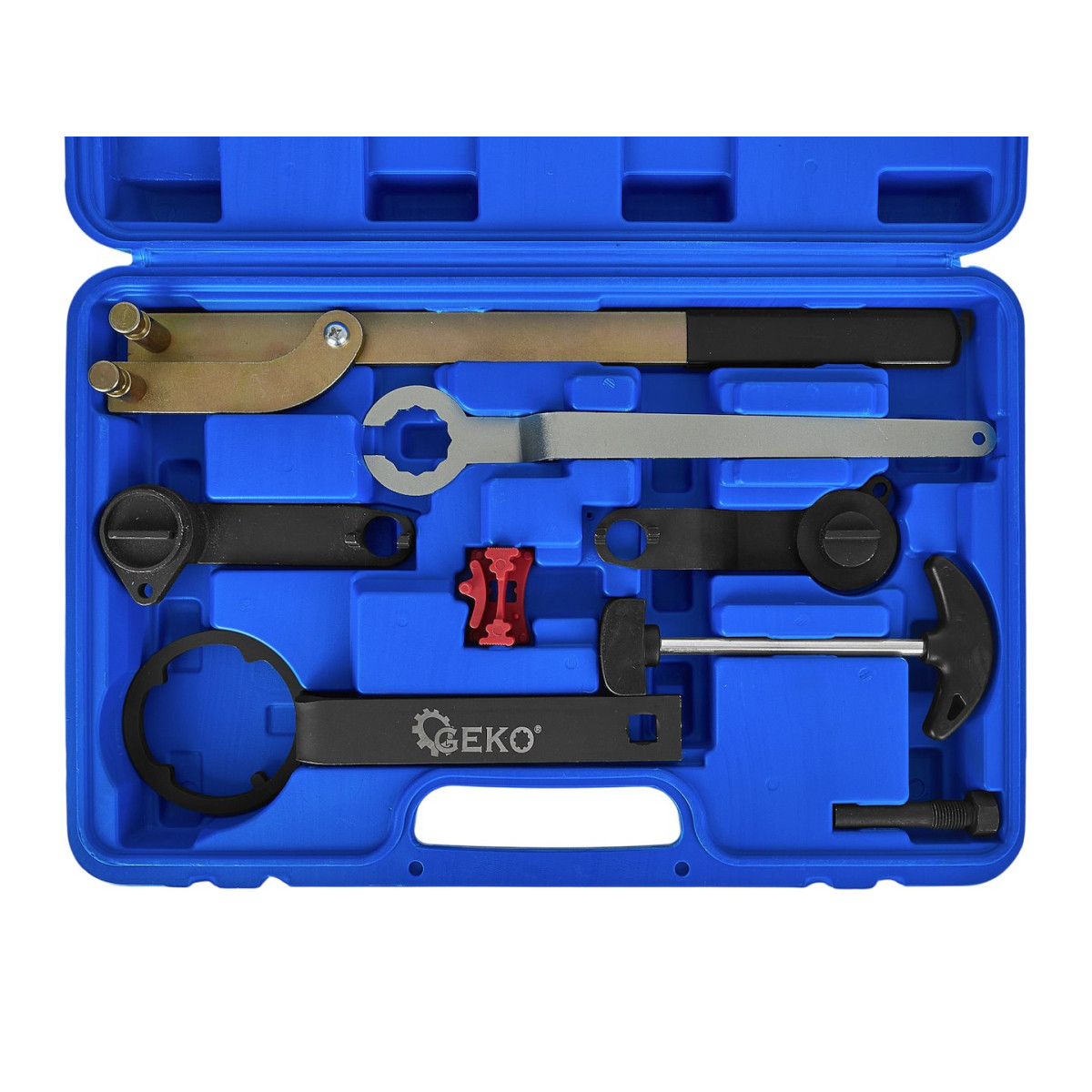

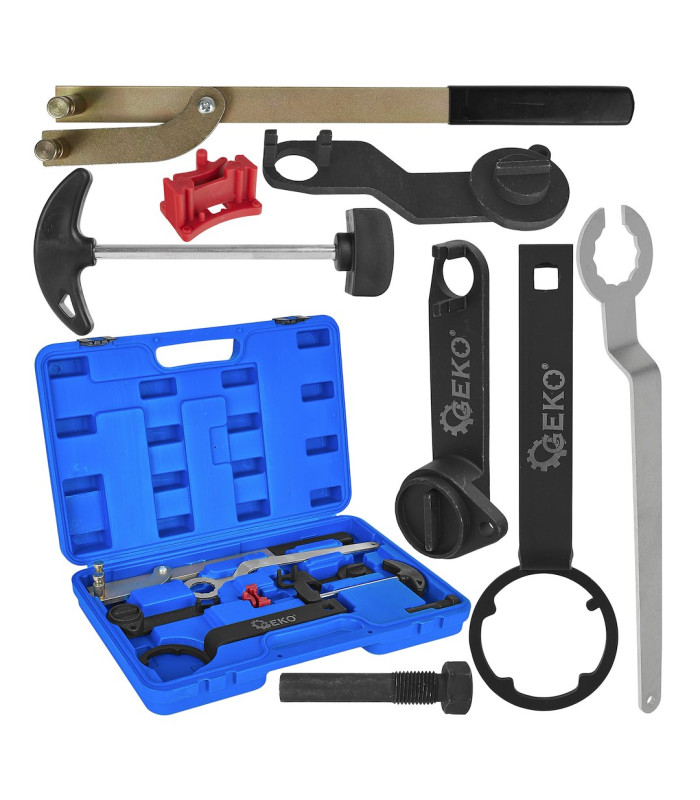

Komplekta elementi un to pielietojums

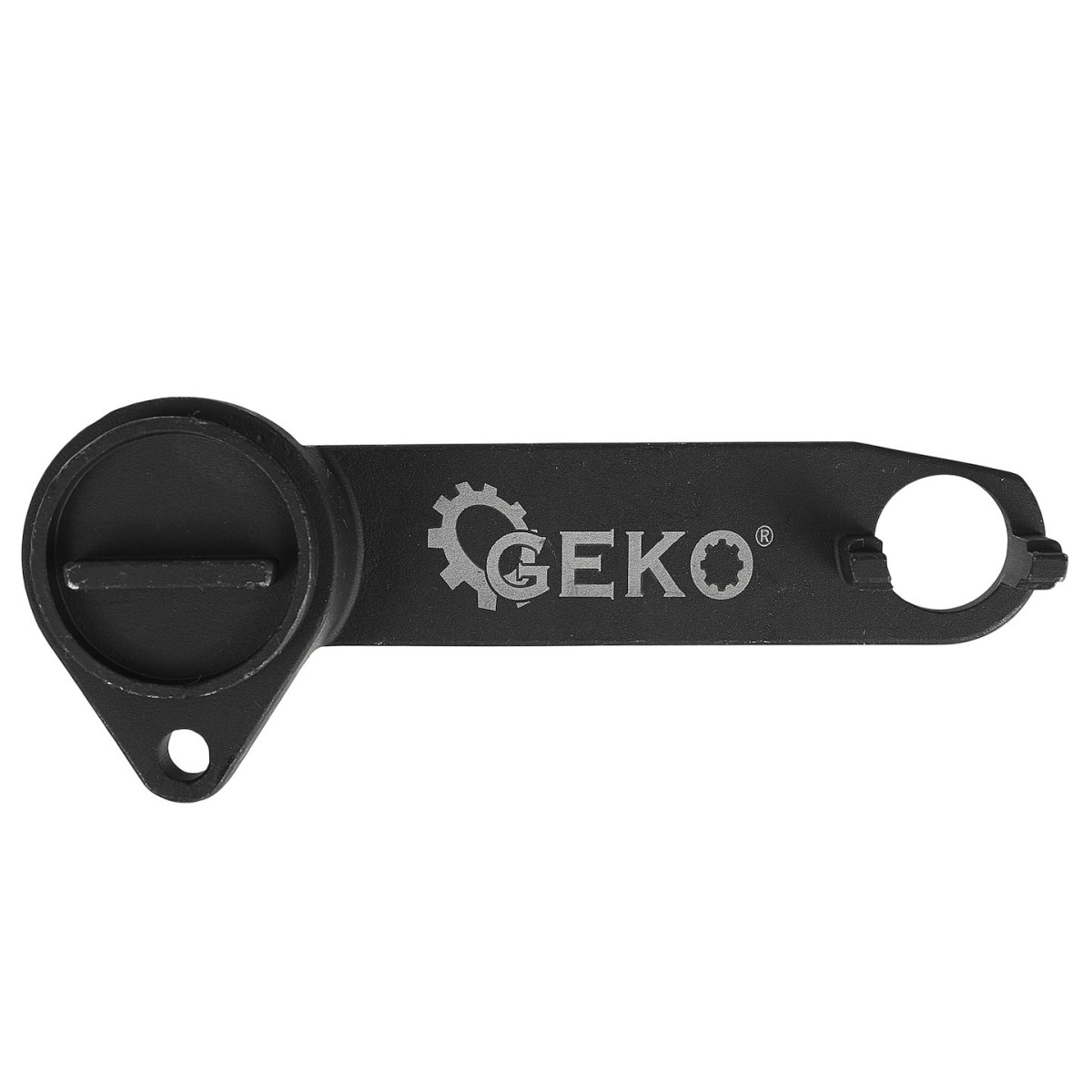

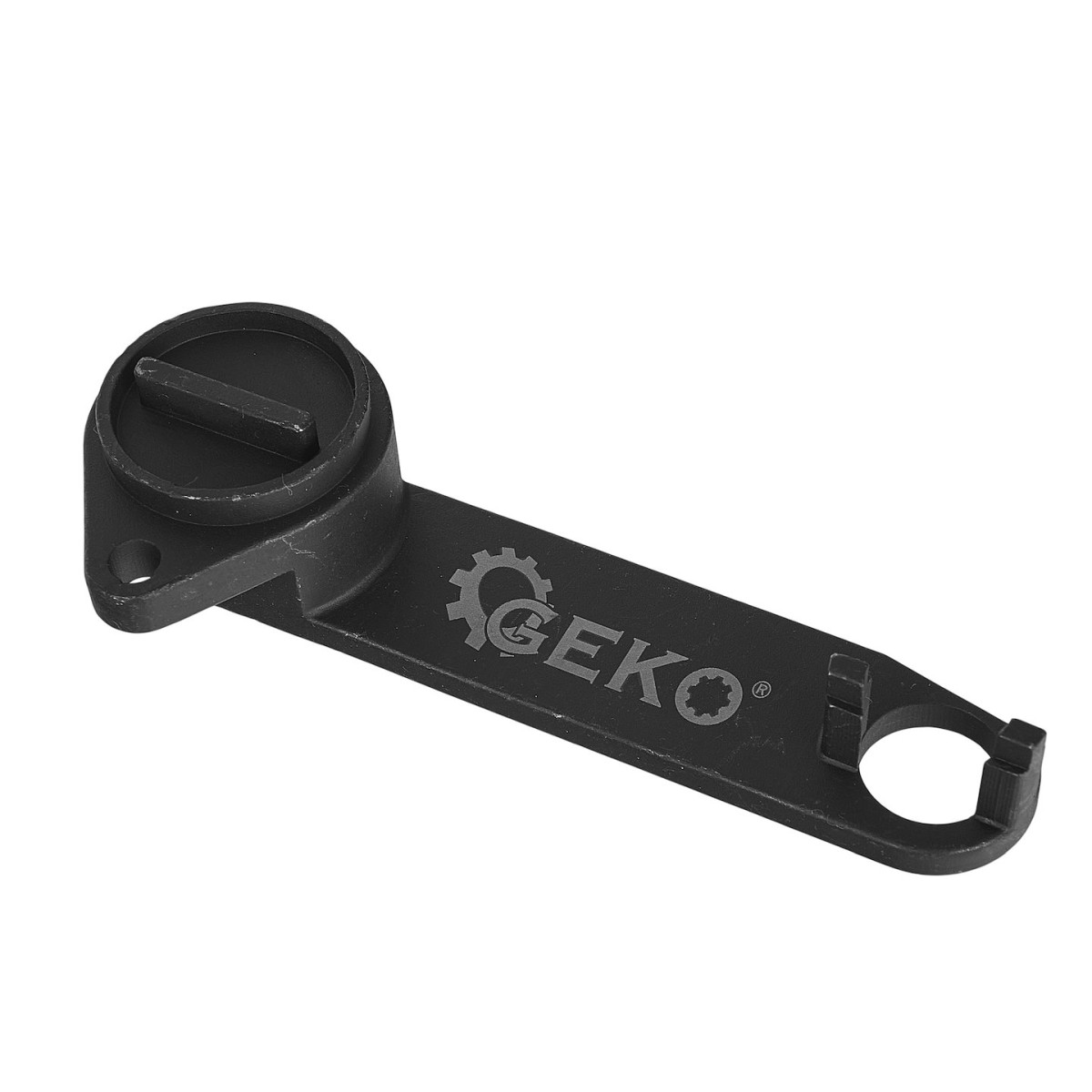

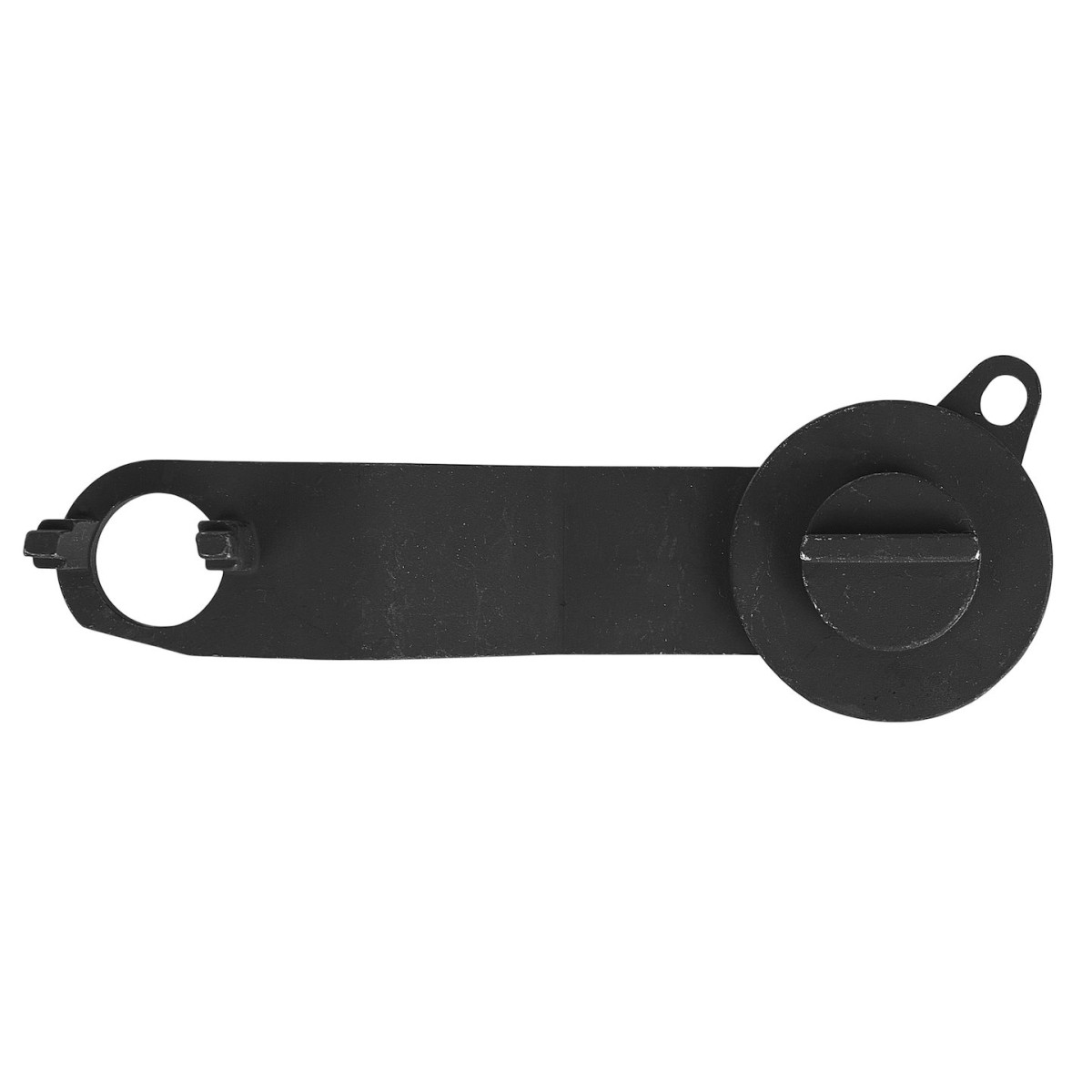

Sadales vārpstas iestatīšanas instruments

Izmanto, lai precīzi iestatītu un nofiksētu sadales vārpstu vajadzīgajā pozīcijā apkopes darbu laikā.

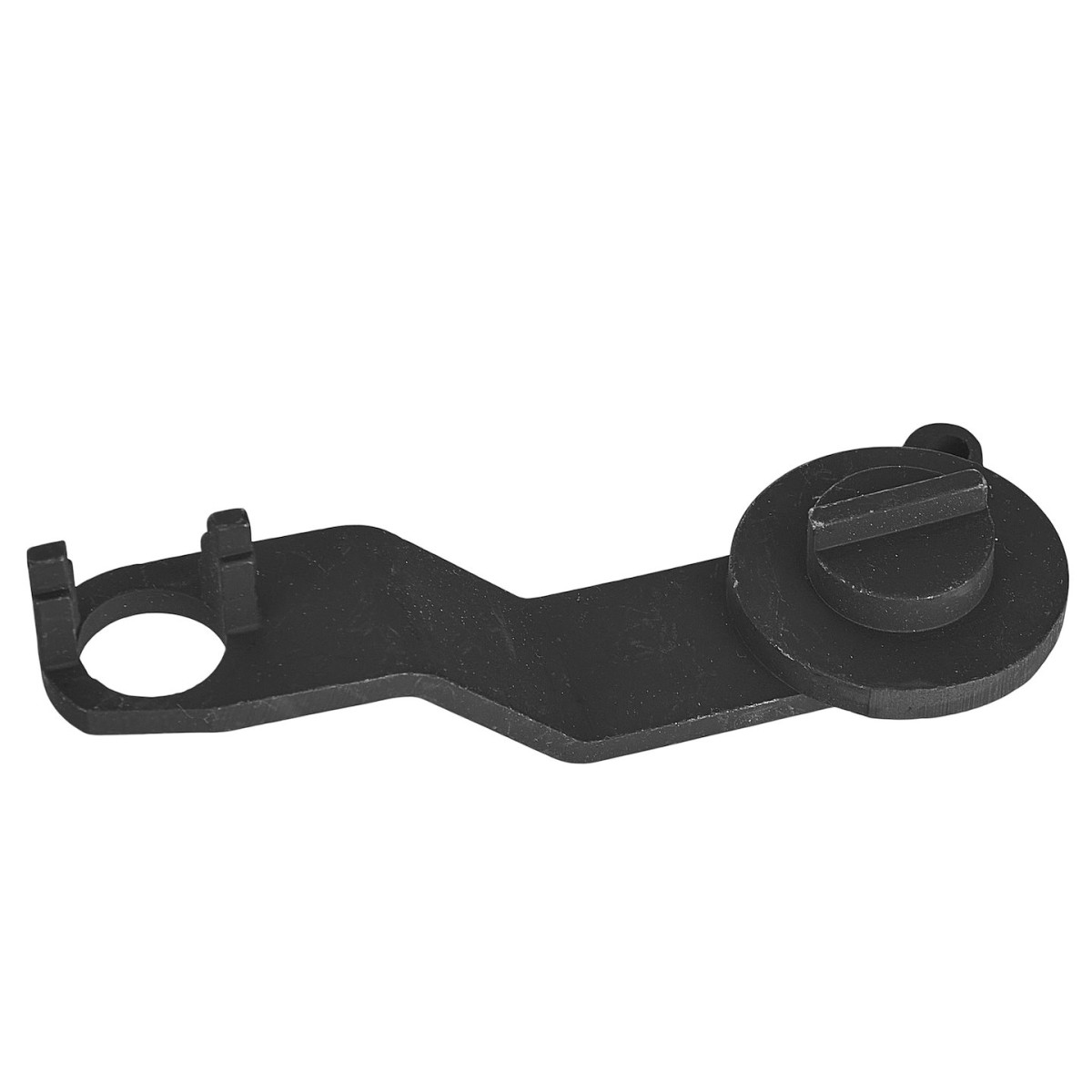

Sadales vārpstas iestatīšanas instruments

Otra, melna, profilēta fiksatora detaļa darbojas kopā ar atbilstošo sadales vārpstu un palīdz saglabāt pareizu sadales fāžu pozīciju.

Kloķvārpstas bloķēšanas tapa

Ieskrūvējamā tapa nofiksē kloķvārpstu vajadzīgajā apkopes pozīcijā, neļaujot tai pagriezties sadales mehānisma iestatīšanas laikā.

Zobsiksnas montāžas instruments

Instruments ar T veida rokturi paredzēts zobsiksnas piespiešanai starp sadales vārpstām, atvieglojot pareizu vārpstu fiksatora uzstādīšanu.

Sadales vārpstas skriemeļa fiksators

Sarkanā, profilētā detaļa paredzēta, lai nofiksētu sadales vārpstas skriemeli pareizajā pozīcijā.

Spriegotāja regulēšanas atslēga

Garā atslēga ar profilētu gredzenveida galu paredzēta zobsiksnas spriegotāja iestatīšanai, lai nodrošinātu pareizu siksnas spriegojumu.

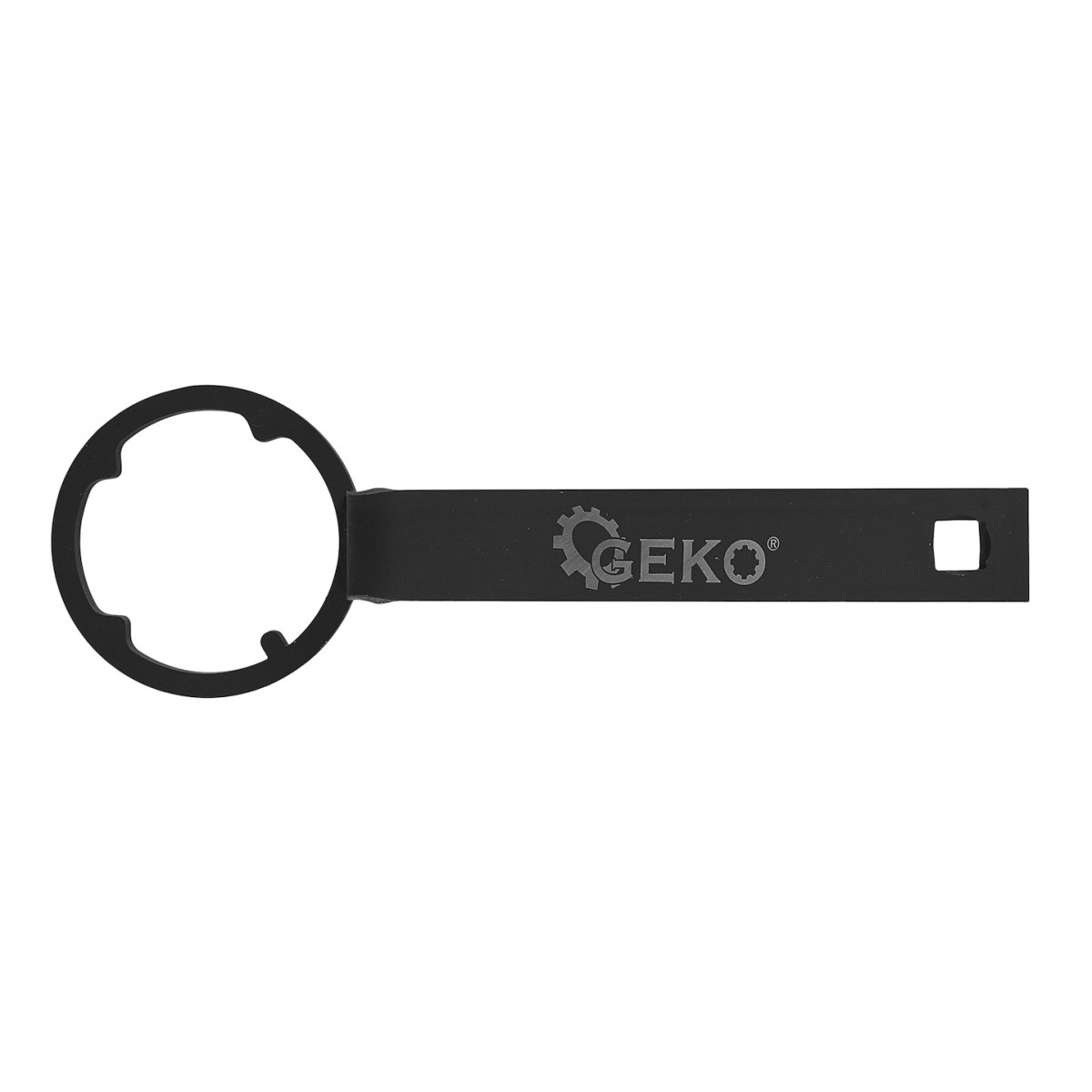

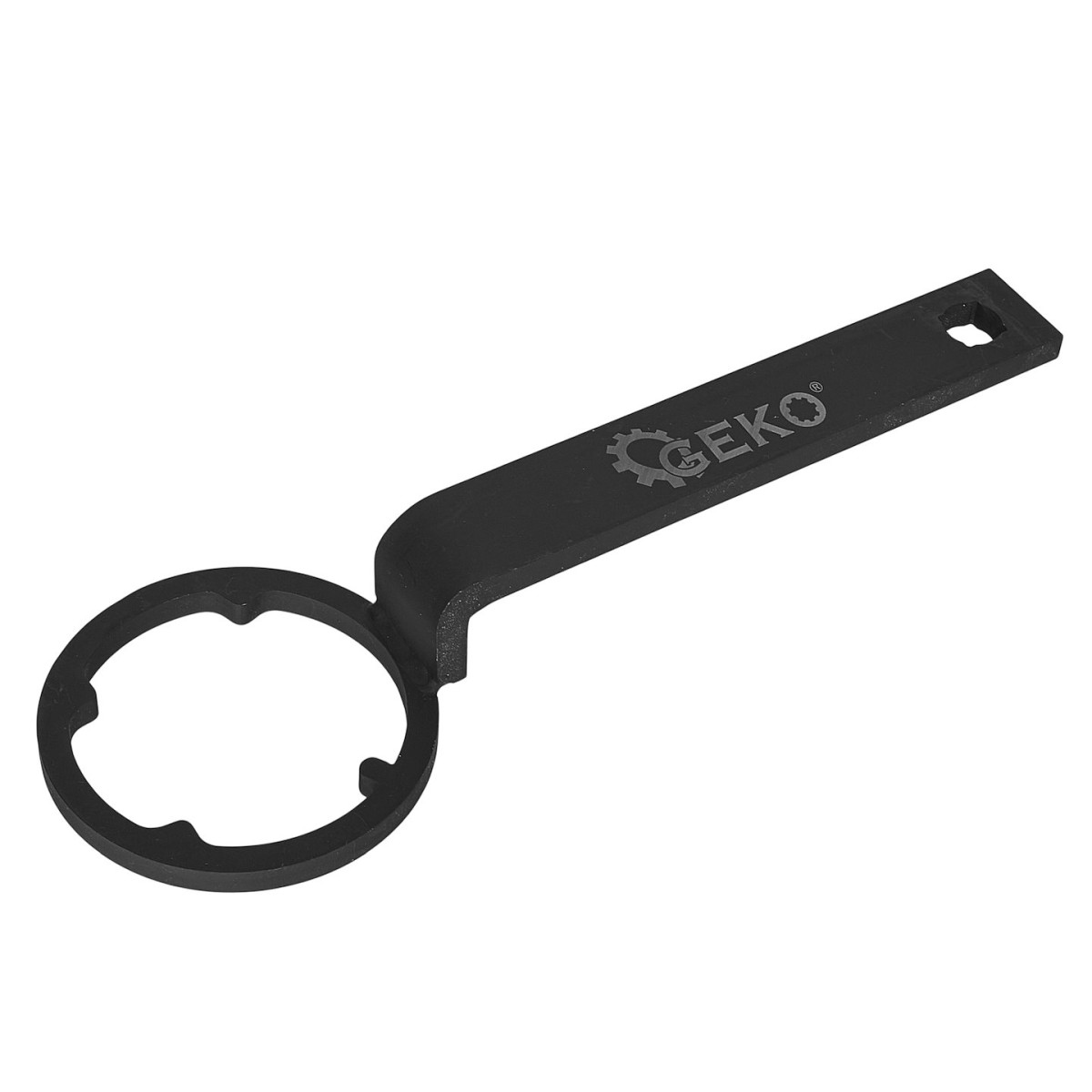

Kloķvārpstas skriemeļa noturēšanas instruments

Instrumentam ir gredzenveida uzgalis. To izmanto, lai noturētu kloķvārpstas skriemeli, atskrūvējot vai pievelkot tā stiprinājuma skrūvi.

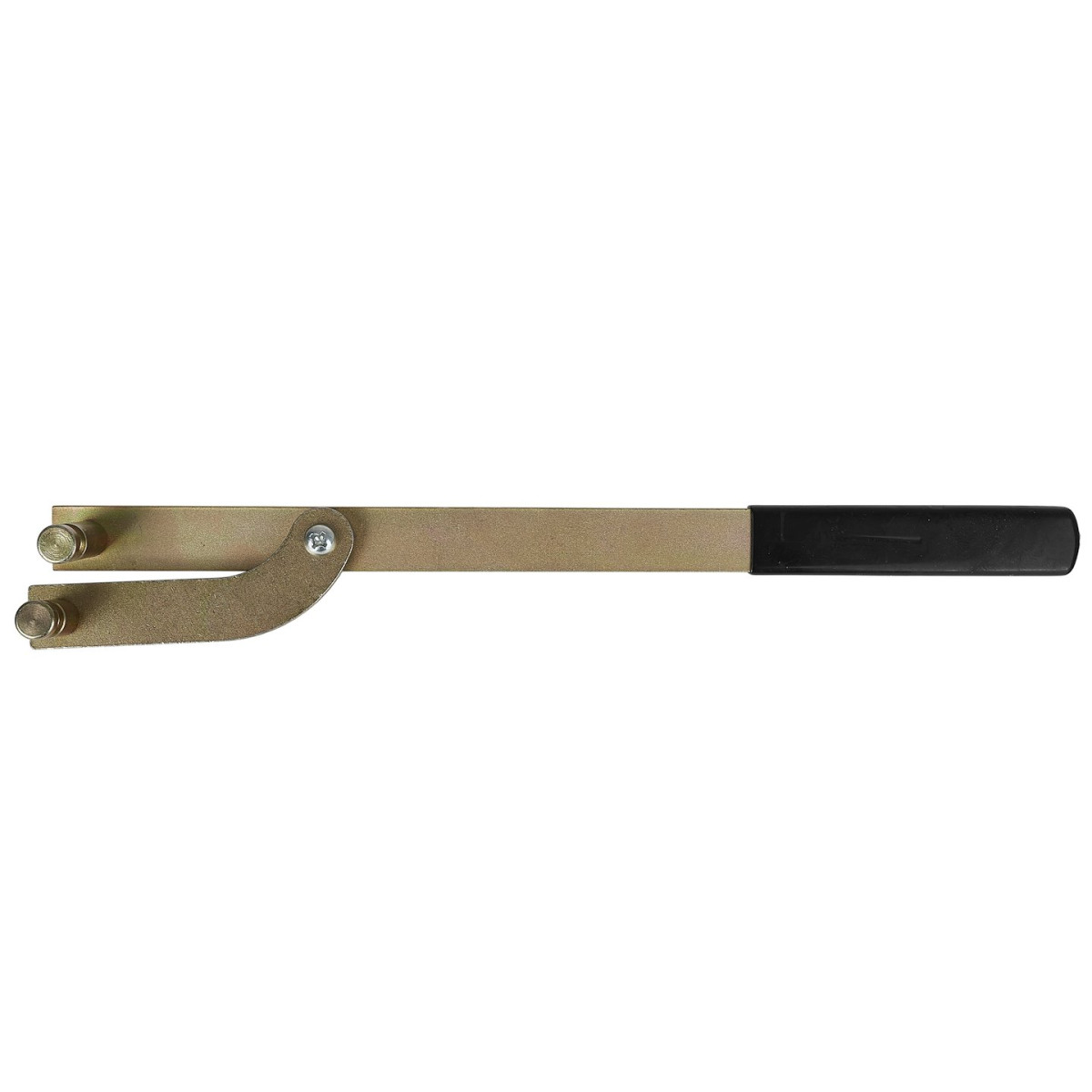

Regulējams divu tapu instruments skriemeļu noturēšanai

Garais instruments ar divām tapām un rokturi ļauj droši noturēt atbilstošo skriemeli montāžas darbu laikā.
