Ford 1.6 Duratec Ti-VCT / 1.6 EcoBoost SCTi dzinēju sadales mehānisma fiksēšanas instrumentu komplekts paredzēts precīzai sadales mehānisma iestatīšanai zobsiksnas nomaiņas, cilindra galvas remonta un citu darbu laikā, kad nepieciešams demontēt sadales mehānisma detaļas.
Komplekts ļauj fiksēt kloķvārpstu un sadales vārpstas, iestatīt VCT mainīgo fāžu zobratus, novietot kloķvārpstas skriemeli un nostiprināt spriegotāju. Pateicoties īpaši šiem darbiem paredzētajiem instrumentiem, dzinēja detaļas iespējams novietot servisa procedūrā noteiktajās pozīcijās.

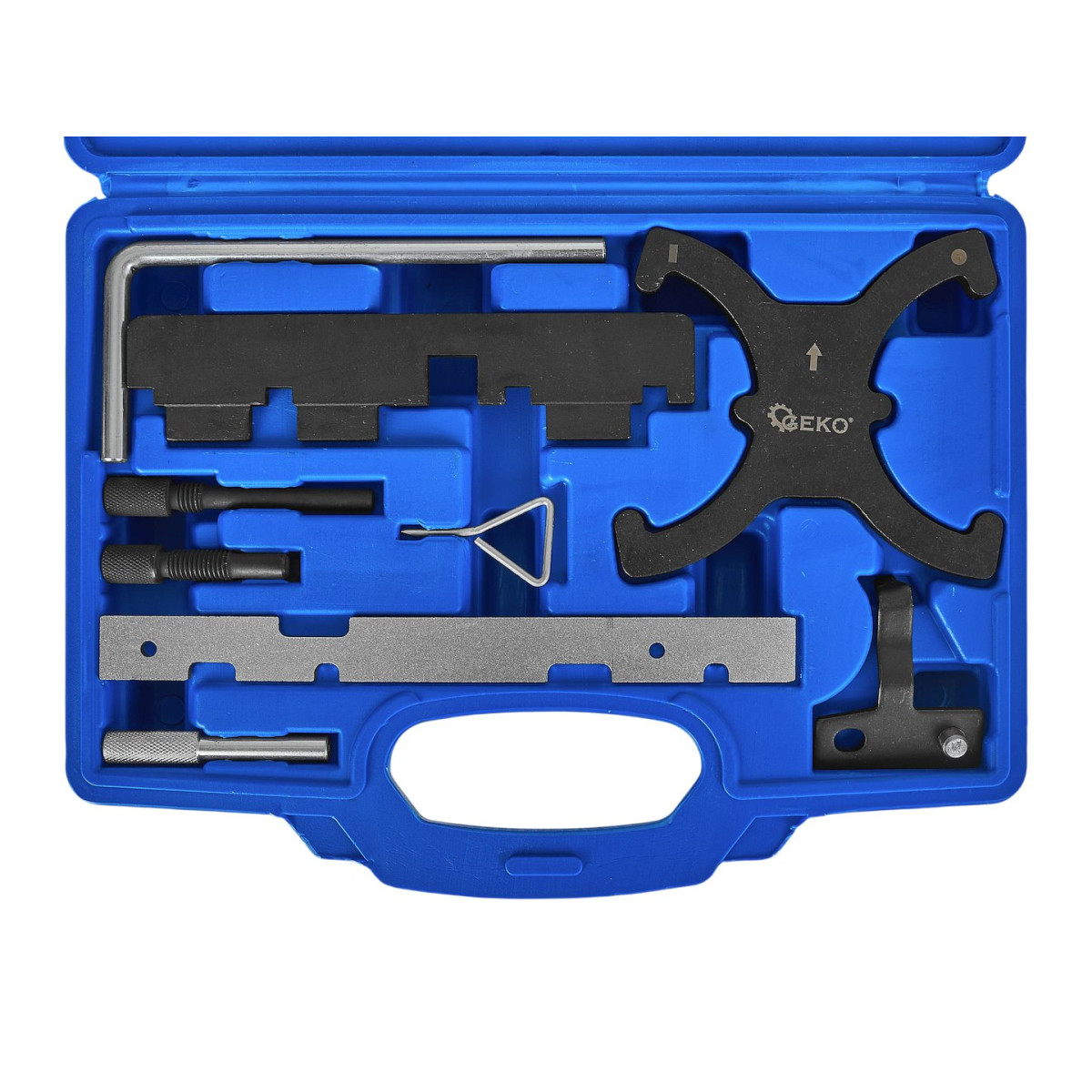

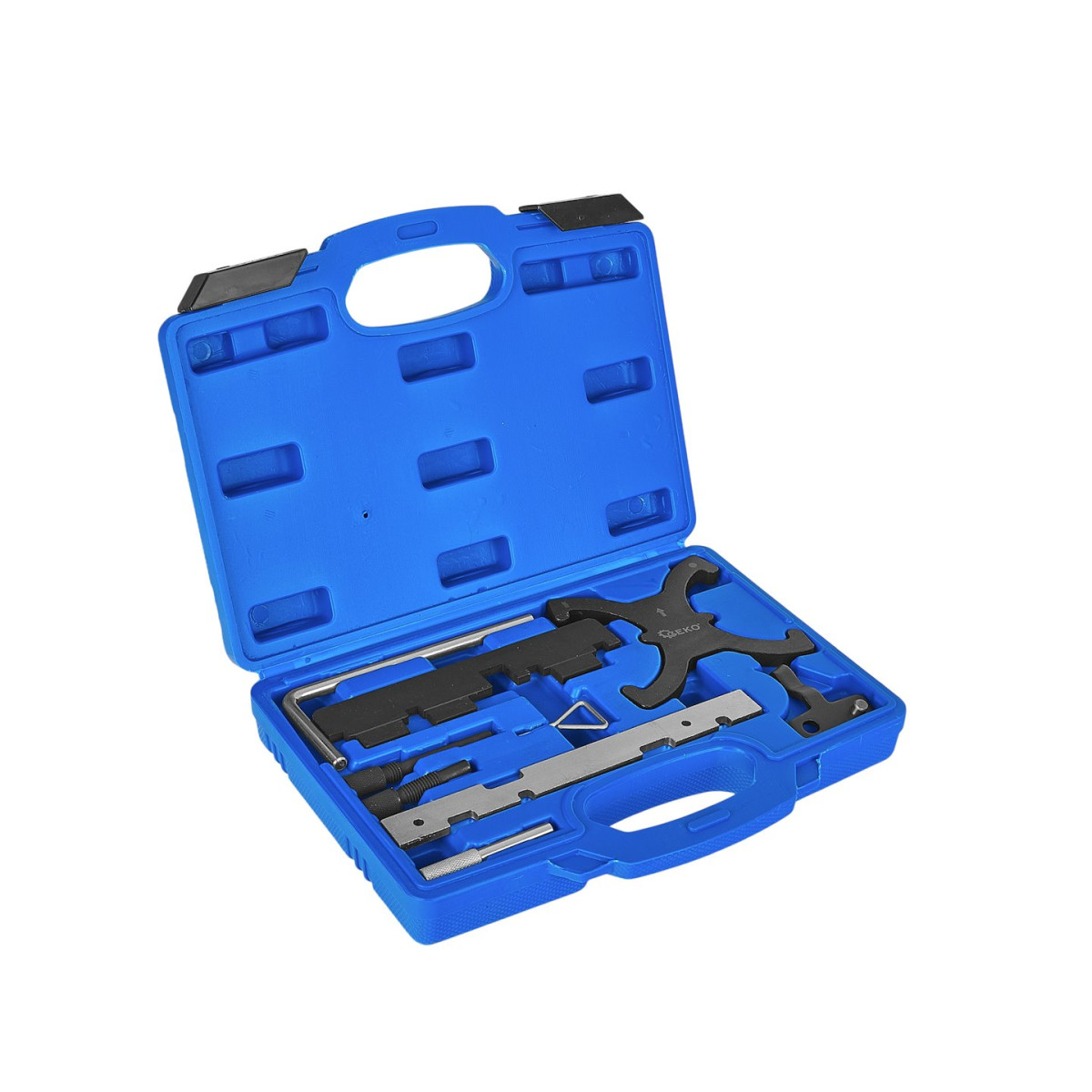

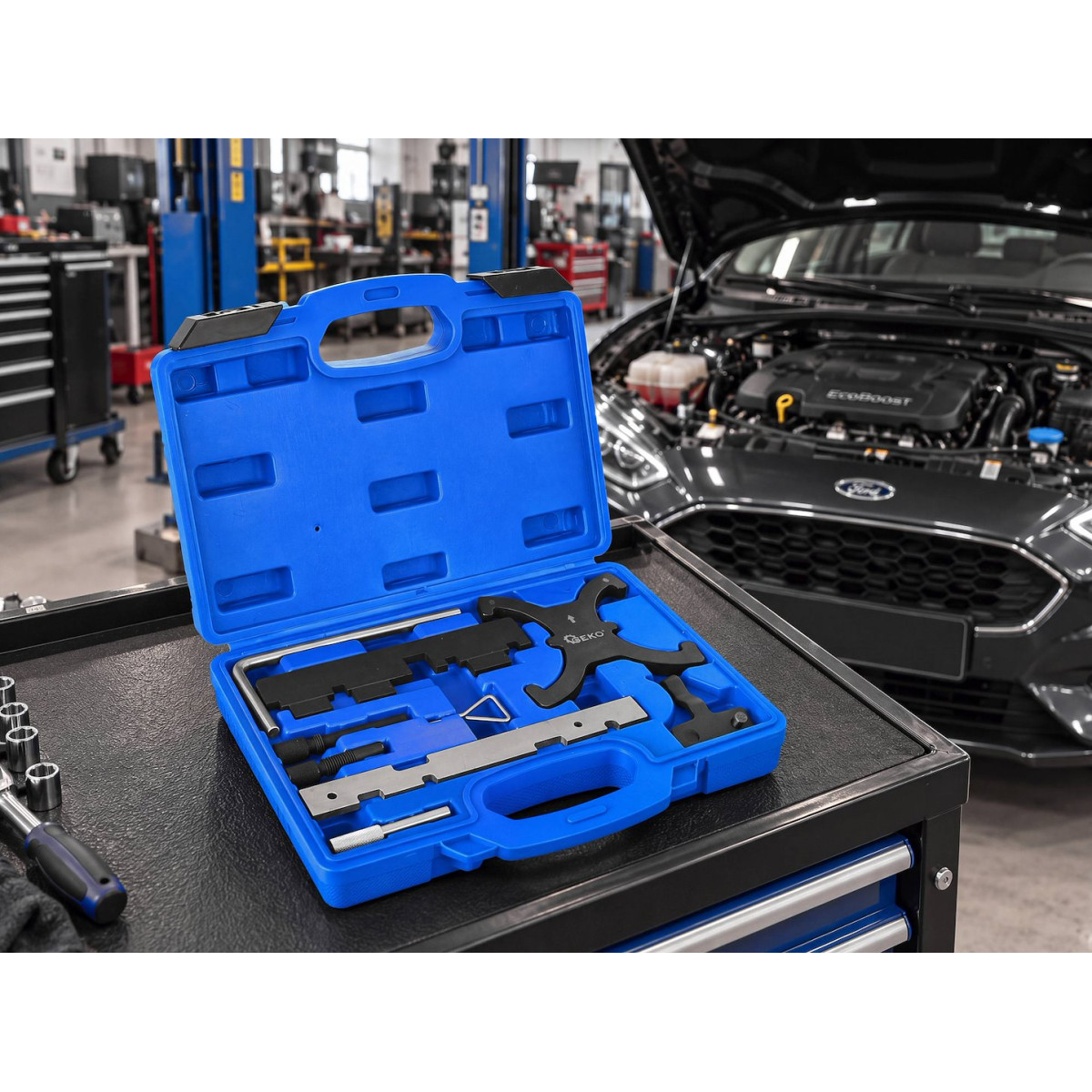

Instrumenti ievietoti profilētā koferī, kur katrai detaļai ir sava vieta. Tas atvieglo komplekta uzglabāšanu un pārvadāšanu darbnīcā.
Tehniskā specifikācija
- Veids: sadales mehānisma fiksatoru un iestatīšanas instrumentu komplekts
- Dzinēji: benzīna 1.6 Duratec Ti-VCT / 1.6 EcoBoost SCTi
- Sistēma: zobsiksna, mainīgās VCT fāzes
- Paredzēts: Ford automašīnām
Pielietojums
Ford 1.6 Duratec Ti-VCT: Focus, C-MAX.
Ford 1.6 EcoBoost / SCTi: B-MAX, C-MAX, Fiesta, Focus, Galaxy, Grand C-MAX, Kuga, Mondeo, S-MAX, Tourneo Connect un Transit Connect.
1.6 EcoBoost dzinēju kodi:
JQMA, JQMB, JTMA, IQJA, JQDA, JQDB, JTDA, JTDB, IQDA, IQDB, PNDA, XTDA, MUDA, JTJA, JTWA, JTWB, JTBA, JTBB, KGBA, JQGA.

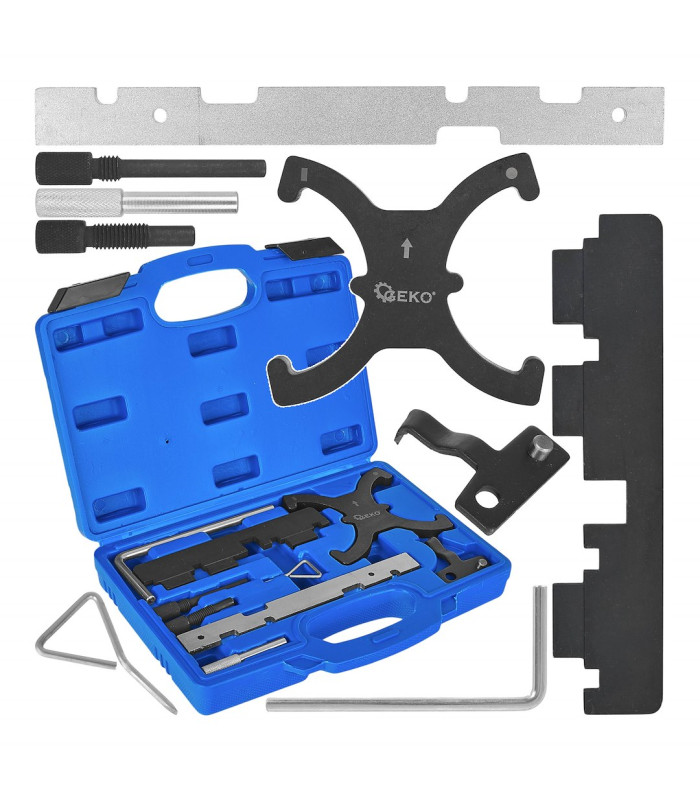

Komplekta detaļas un to funkcijas

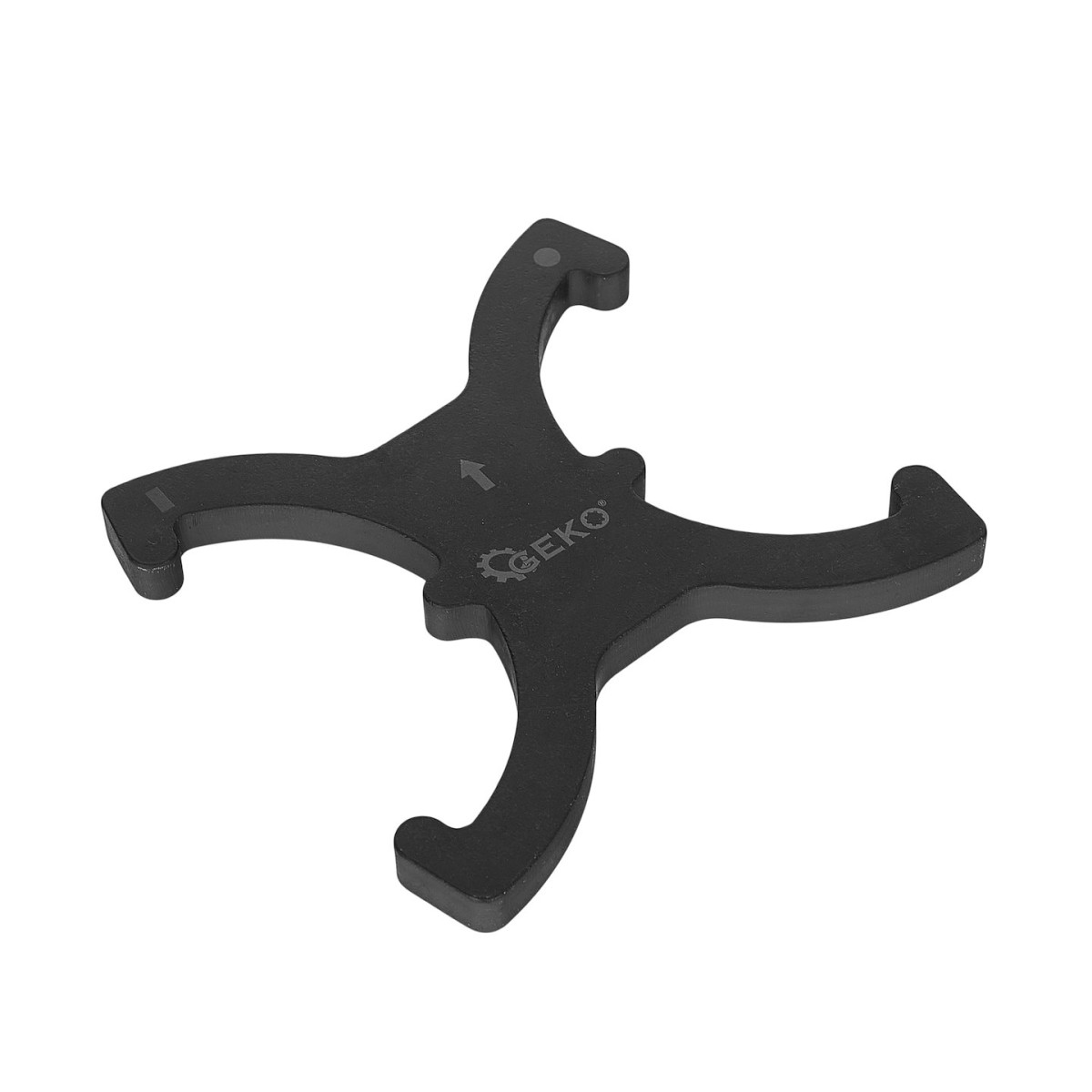

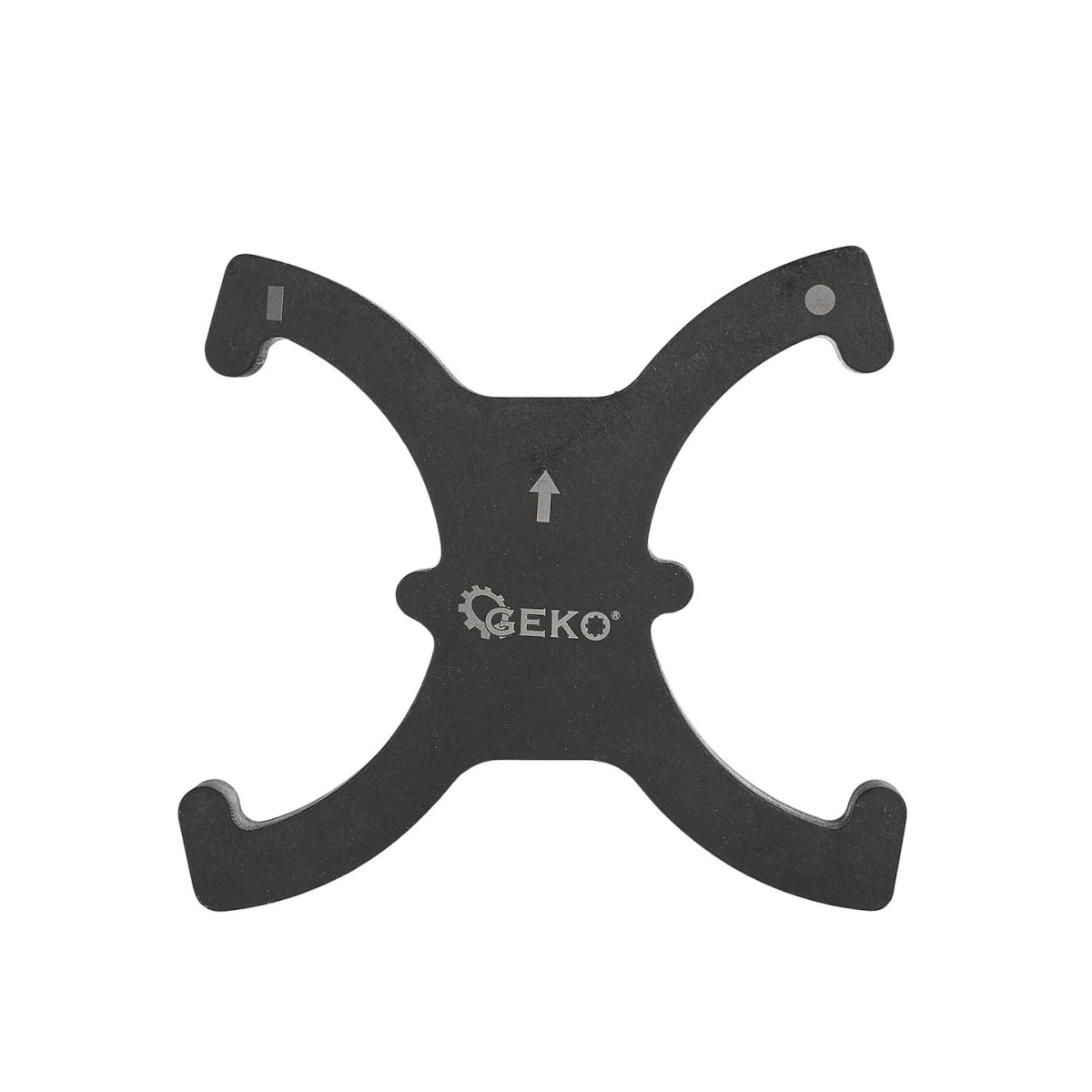

VCT mainīgo fāžu zobratu iestatīšanas instruments
Izmanto, lai novietotu VCT sistēmas sadales vārpstu zobratus vajadzīgajā pozīcijā.

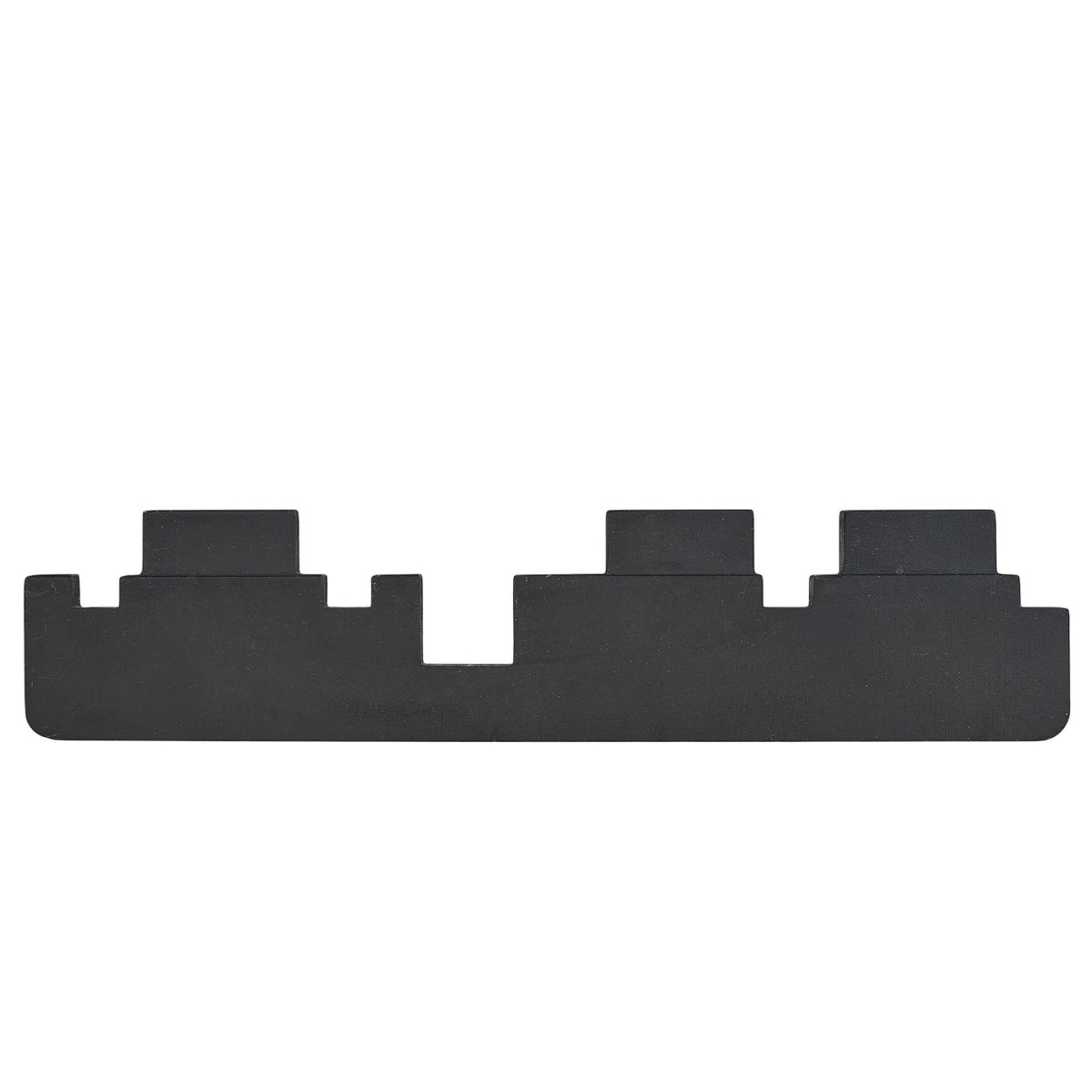

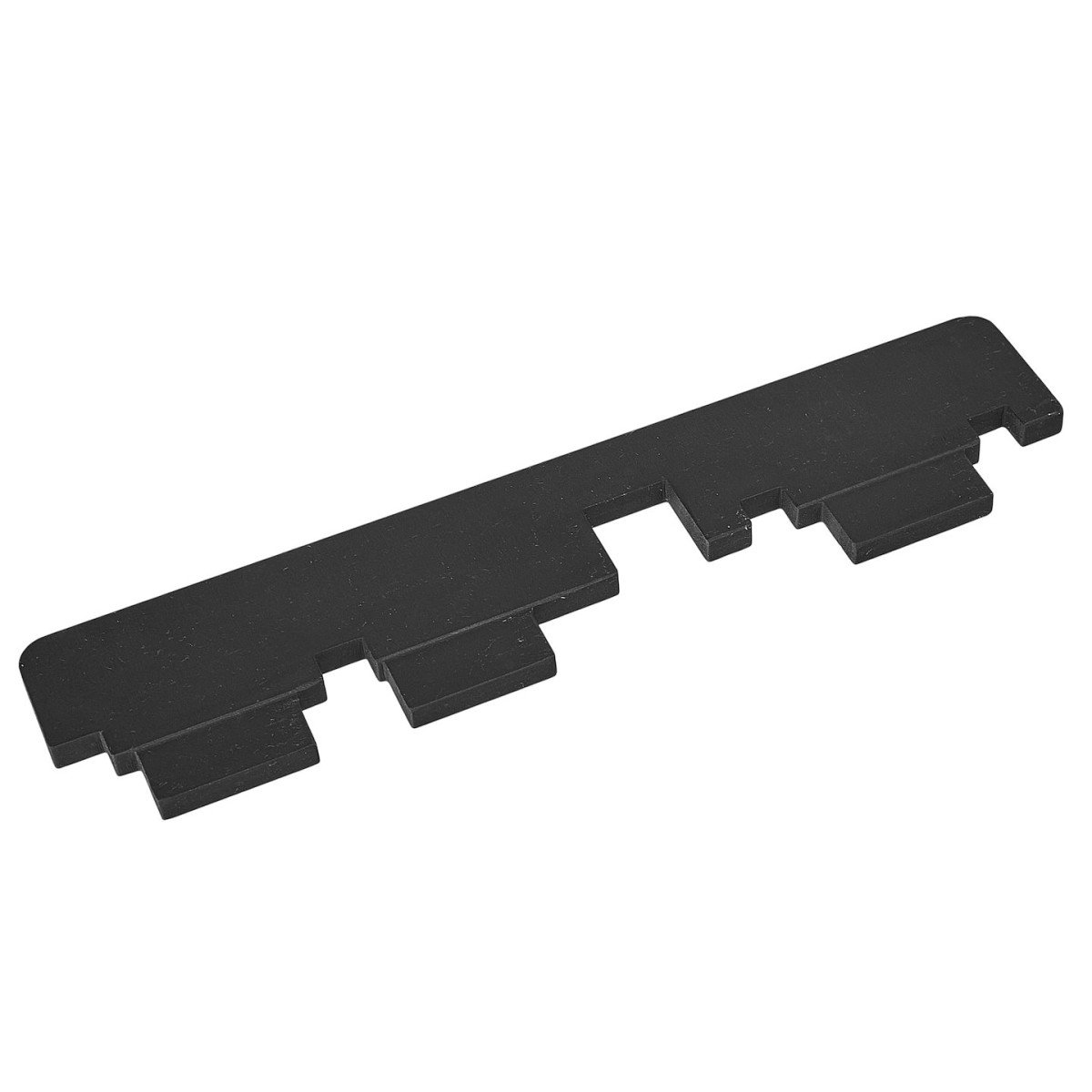

Sadales vārpstu iestatīšanas līste
Garā, melnā profilētā līste. Tās īpaši veidotie izgriezumi sader ar sadales vārpstām un ļauj iestatīt tās pozīcijā, kas nepieciešama fāžu regulēšanai.

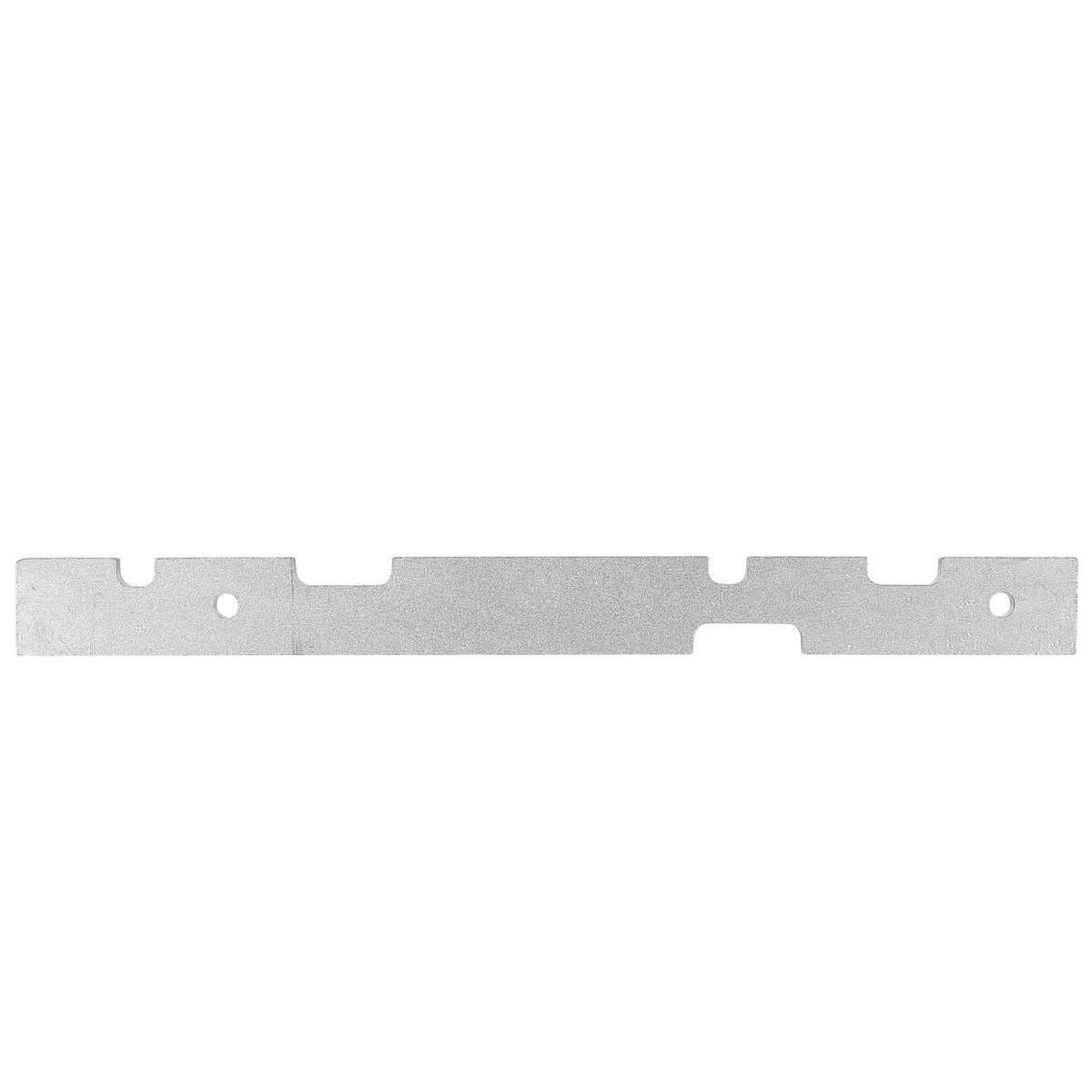

Sadales vārpstu iestatīšanas plāksne
Gara, sudraba krāsas līste ar īpašiem izgriezumiem. Tā ir otrais instruments sadales vārpstu pozīcijas fiksēšanai un tiek izmantota atbilstošās dzinēja versijās.

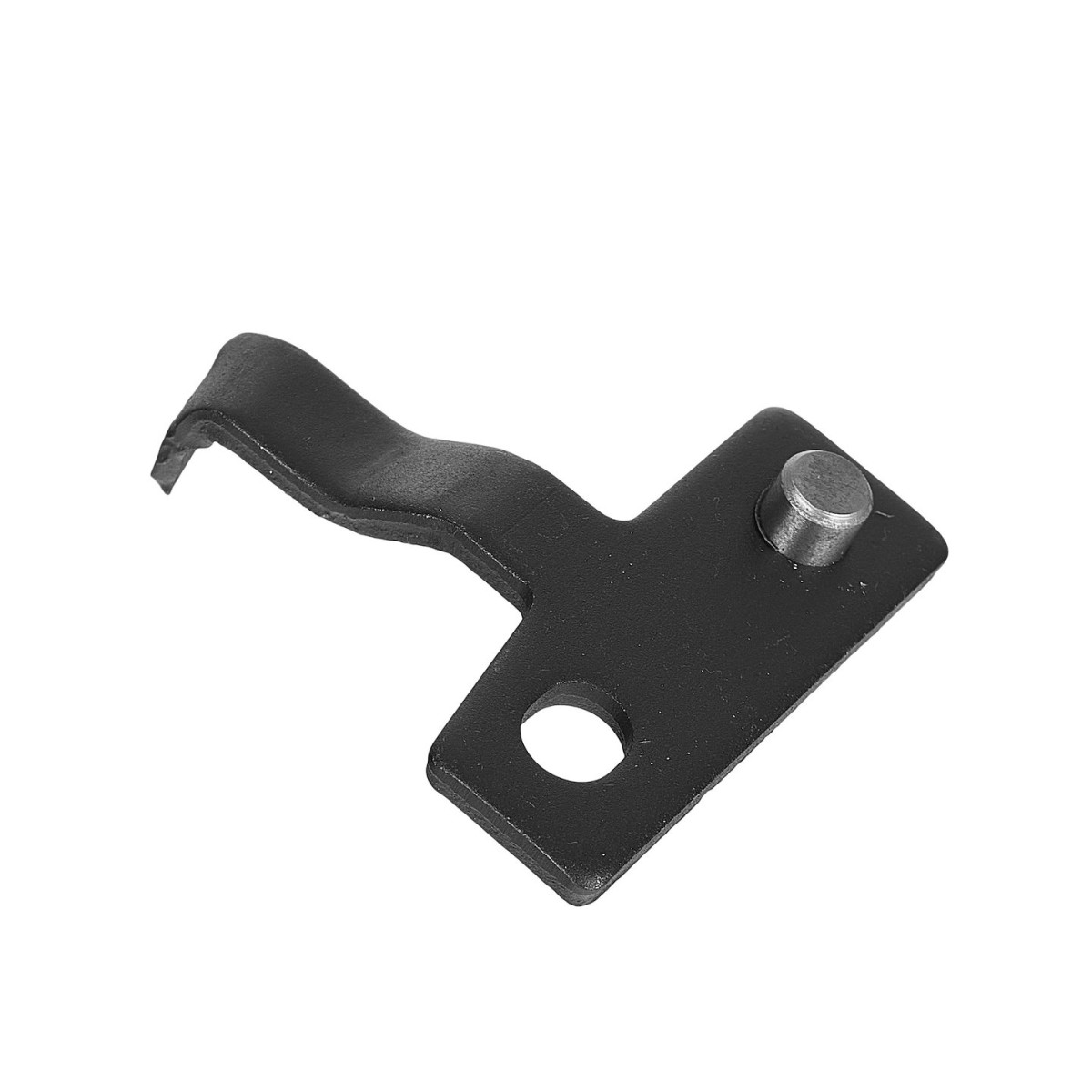

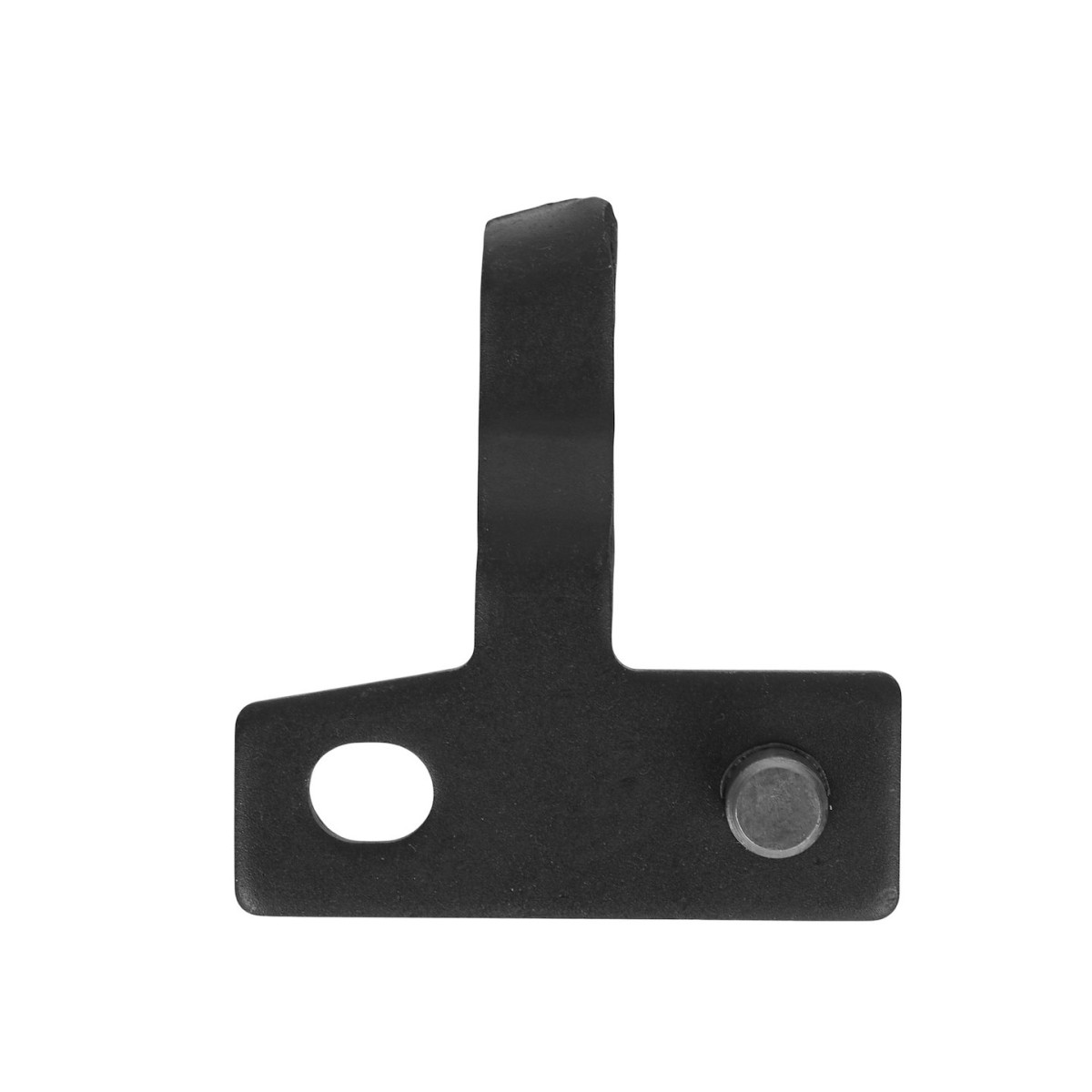

Kloķvārpstas skriemeļa iestatīšanas instruments
Izmanto, lai pareizi novietotu kloķvārpstas skriemeli ar vibrāciju slāpētāju.
Kloķvārpstas pozicionēšanas tapa
Viena no melnajām vītņotajām tapām. Ieskrūvējot to paredzētajā dzinēja vietā, kloķvārpsta tiek fiksēta nepieciešamajā servisa pozīcijā, novēršot tās stāvokļa maiņu sadales mehānisma iestatīšanas laikā.
Bloķēšanas un pozicionēšanas tapa
Otra melnā tapa, ko izmanto sadales mehānisma detaļu fiksēšanai noteiktā servisa pozīcijā.
Kloķvārpstas augšējā maiņas punkta pozicionēšanas tapa
Sudraba krāsas cilindriska tapa ar rievotu satveršanas daļu. Tā paredzēta kloķvārpstas pozīcijas fiksēšanai virzuļa augšējā maiņas punktā.
Spriegotāja bloķēšanas tapa
Neliels, saliekts stieples elements, kas notur spriegošanas mehānismu vajadzīgajā pozīcijā zobsiksnas apkopes laikā.
Spararata fiksators / tapa
Elements spararata pozīcijas fiksēšanai, kas stabilizē kloķa mehānisma stāvokli, veicot darbus ar sadales mehānismu.
Kāpēc nepieciešams sadales mehānisma fiksēšanas komplekts?
Ti-VCT un EcoBoost dzinējos kloķvārpstas un sadales vārpstu savstarpējā novietojuma pareiza iestatīšana ir būtiska, mainot zobsiksnu vai demontējot sistēmas detaļas. Komplekts ļauj mehāniski fiksēt detaļas servisa procedūrā paredzētajās pozīcijās, tādējādi mazinot nepareizi iestatītu fāžu risku.
