Satelīta signāla pārveidotājs Quad INVERTO Home Pro

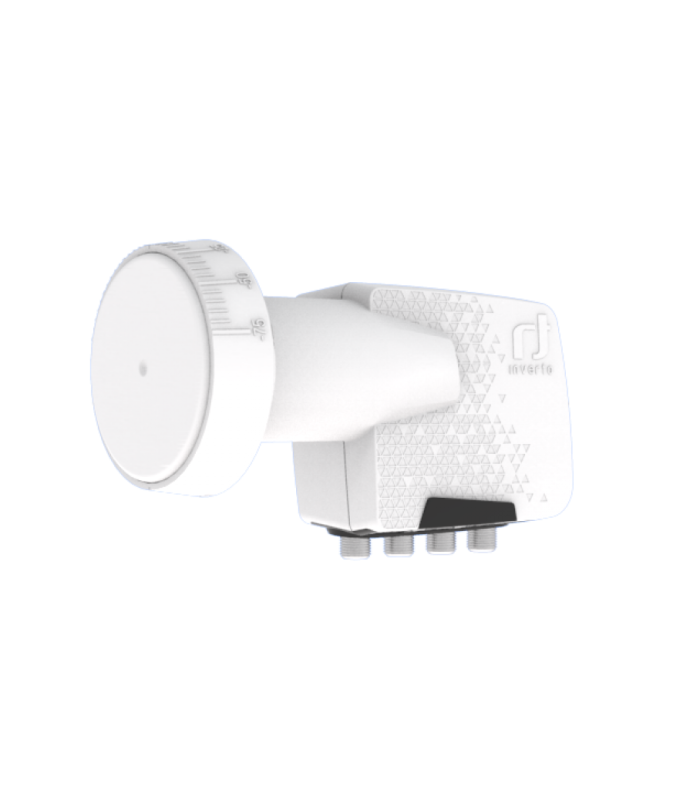

Quad INVERTO Home Pro satelīta signāla pārveidotājs

Quad INVERTO Home Pro ir satelīta signāla pārveidotājs ar zemu trokšņu līmeni un stabilu darbību dažādos temperatūras apstākļos. Ierīce paredzēta zemās un augstās joslas signālu uztveršanai.

Priekšrocības

• Zems trokšņu līmenis: 0,3 dB, maksimāli 0,7 dB.
• Augsts pastiprinājums: vismaz 55 dB.
• Stabila darbība: darba temperatūras diapazons no −30 °C līdz 60 °C.
• Polarizācijas vadība: atbalsta V un H polarizāciju.
• F savienotājs: uzticamai savienošanai ar satelīta uztveršanas sistēmu.

Tehniskie dati

• Zemā josla, ieeja: 10,7–12,75 GHz
• Zemā josla, izeja: 950–1950 MHz
• Zemās joslas oscilators: 9,75 GHz
• Augstā josla, ieeja: 11,7–12,75 GHz
• Augstā josla, izeja: 1100–2150 MHz
• Augstās joslas oscilators: 10,6 GHz
• Temperatūras frekvences novirze: ±3 MHz maks.
• Fāzes troksnis: ±3 MHz maks.
• Pastiprinājuma raksturlīknes viļņojums: ±0,75 dB/27 MHz
• V polarizācijas vadība: 11,0–14,0 V
• H polarizācijas vadība: 16,0–20,0 V
• Zemās joslas vadība: 0 kHz
• Augstās joslas vadība: 22 kHz ±4 kHz, 0,4–0,8 Vpp
• VSWR: 2,5:1
• Polarizāciju atdalīšana: vismaz 22 dB
• Strāvas patēriņš: maks. 120 mA pie 11–20 V
• Izejas pretestība: 75 Ohm
• Kakliņa diametrs: 40 mm
• Kakliņa garums: 50 mm
• Savienotājs: F
• Pārveidotāja svars: 224 g
